Antennen spielen in jedem drahtlosen System eine entscheidende Rolle, da sie zum Senden und Empfangen elektromagnetischer Signale dienen. Da Elektronik immer kleiner wird, haben Ingenieure ausgeklügelte Antennendesigns entwickelt, die sich direkt in Leiterplatten integrieren lassen. Diese kompakten Antennen, die sogenannten PCB-Antennen, bieten zahlreiche Vorteile gegenüber herkömmlichen, hervorstehenden Antennen. In diesem Blogbeitrag gehen wir auf die Grundlagen von PCB-Antennen ein, erläutern den Designprozess und erläutern Layoutrichtlinien, damit Sie PCB-Antennen wie ein Profi entwerfen können!
Was ist eine PCB-Antenne?
Eine PCB-Antenne oder Leiterplattenantenne ist eine Antenne, die direkt auf einem PCB-BoardDurch den direkten Druck von Antennen auf Leiterplatten machen PCB-Antennen externe Antennenstrukturen überflüssig, sparen Platz, reduzieren die Montagekosten und ermöglichen schlanke, flache Produkte. Wie funktionieren PCB-Antennen genau? PCB-Antennen funktionieren nach den gleichen grundlegenden Antennenprinzipien wie andere Antennentypen. Die leitfähige Leiterbahnen auf der Leiterplatte fungieren als Strahlungselemente, die Ströme in elektromagnetische Wellen umwandeln. Form und Anordnung dieser Spuren bestimmen das Strahlungsmuster der Antenne.
Antennentypen auf PCB

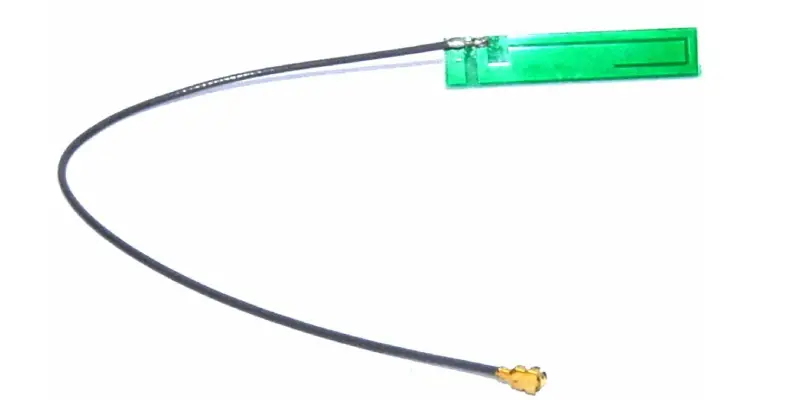

- Monopolantenne
Monopolantennen sind einfach und leicht zu implementieren und werden häufig für Niederfrequenzanwendungen wie Bluetooth und Wi-Fi verwendet.
- Patch-Antenne
Patchantennen sind ideal für höhere Frequenzen und werden häufig in GPS-Modulen und drahtlosen Kommunikationssystemen verwendet.
- Invertierte F-Antenne (IFA)
IFA ist eine kompakte und vielseitige Option und wird aufgrund seiner hervorragenden Leistung häufig in Smartphones und Wearables eingesetzt.
- Dipole Antenna
Dipolantennen bieten bidirektionale Strahlungsmuster und eignen sich für bestimmte drahtlose Kommunikationssysteme.

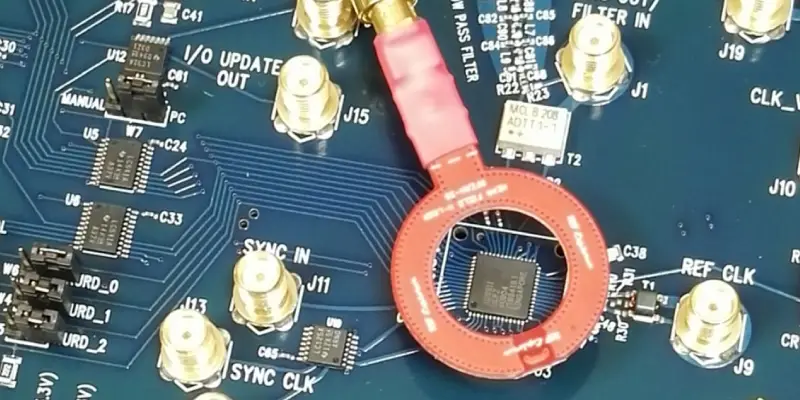

- Schleifenantenne
Die Rahmenantenne ist ein einfaches und weit verbreitetes PCB-Design, das aufgrund seines Richtdiagramms als Empfänger wertvoll ist, insbesondere für die Funkpeilung (RDF) zum Auffinden von Sendern.
- Steckplatzantenne
Schlitzantennen verdanken ihren Namen ihrem einzigartigen Design: Sie bestehen aus einer Metallplatte mit mehreren Schlitzen oder Einschnitten. Sie werden häufig in Flugzeugradaren und Phased-Array-Antennen eingesetzt.

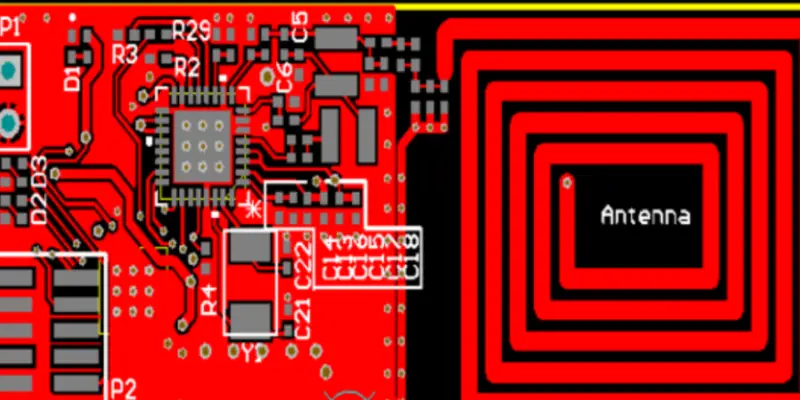

Essential Schritte für erfolgreiches PCB-Antennendesign und -layout
Definieren Sie Ihre Anforderungen und Ziele
Ermitteln Sie Frequenzbereich, Datenrate, Abdeckungsbereich und alle anderen relevanten Spezifikationen. Berücksichtigen Sie außerdem Umgebungsfaktoren wie Temperatur, Luftfeuchtigkeit und Störquellen, die die Antennenleistung beeinträchtigen können.
Wählen Sie den richtigen Antennentyp für Ihre Anwendung
Bei der Wahl des Antennentyps sind verschiedene Faktoren zu berücksichtigen, wie z. B. die Betriebsfrequenz, die Anforderungen an das Strahlungsdiagramm und physikalische Einschränkungen. Jeder Antennentyp hat seine Vor- und Nachteile. Berücksichtigen Sie Ihre spezifischen Anwendungsanforderungen und wählen Sie den Antennentyp, der Ihren Anforderungen am besten entspricht.
Nutzen Sie Tools und Software für das PCB-Antennendesign
Moderne Design-Tools und Simulationssoftware spielen eine entscheidende Rolle bei der Optimierung der Antennenleistung. Nutzen Sie Tools wie Computer-Aided Design (CAD)-Software und elektromagnetische Simulationssoftware Zur Modellierung und Simulation Ihrer Antennendesigns. Mit diesen Tools können Sie Strahlungsmuster visualisieren, die Impedanzanpassung analysieren und die Gesamtleistung Ihrer Antenne bewerten. Durch die Simulation können Sie fundierte Designentscheidungen treffen und kostspielige Fehler in der physischen Prototypenphase vermeiden.
Optimieren Sie die Auswahl des PCB-Materials für die Antennenleistung
Die Wahl des Leiterplattenmaterial kann die Leistung Ihrer Antenne erheblich beeinträchtigen. Die Dielektrizitätskonstante und der Verlustfaktor des Leiterplattenmaterials beeinflussen die Impedanzanpassung und die Strahlungseffizienz. Höhere Dielektrizitätskonstanten können die Antenne vergrößern, während höhere Verlustfaktoren zu einer verringerten Signalausbreitung führen können. Wählen Sie ein Leiterplattenmaterial mit einer für Ihre Betriebsfrequenz geeigneten Dielektrizitätskonstante und halten Sie den Verlustfaktor so niedrig wie möglich, um Signalverluste zu minimieren.
Sorgen Sie für ein effektives Groundplane-Design für verbesserte Strahlungsmuster
Eine gut konzipierte Massefläche ist entscheidend für die einwandfreie Funktion einer PCB-Antenne. Die Massefläche dient als Referenzpunkt für die Antennenstrahlung, und ihre Größe und Form beeinflussen das Strahlungsmuster. Bei Monopol- und Inverted-F-Antennen dient die Massefläche als zweites Element der Antenne. Stellen Sie sicher, dass die Massefläche groß genug ist, um einen niederohmigen Pfad für die Rückströme zu bieten. Eine Massefläche mit geringem Widerstand und geringer Induktivität trägt zu einem besseren Strahlungsmuster bei und reduziert elektromagnetische Störungen.
Positionieren Sie die Antenne und die umliegenden Komponenten sorgfältig
Die Platzierung der Antenne auf der Leiterplatte beeinflusst ihre Leistung. Vermeiden Sie die Platzierung der Antenne in der Nähe von Metallgegenständen, anderen Hochfrequenzkomponenten oder Störquellen. Komponenten wie Metallabschirmungen, Steckverbinder und große Kondensatoren können das Strahlungsmuster und die Impedanz der Antenne verändern.
Berücksichtigen Sie Signalspuren und HF
Die Verlegung von Signalleitungen auf der Leiterplatte, insbesondere von Hochfrequenzleitungen, kann die Antennenleistung beeinträchtigen. Vermeiden Sie es, Signalleitungen zu nahe an der Antenne zu verlegen, da dies zu Kopplung und Verstimmung der Antenne führen kann. Verwenden Sie geeignete HF-Designtechniken, wie z. B. impedanzkontrollierte Leitungen und Mikrostreifen-/Streifenleitungsführung, um die Signalintegrität zu gewährleisten und Verluste zu minimieren.
Impedanzanpassungstechniken für mehr Effizienz implementieren
Impedanzanpassung ist entscheidend für die maximale Leistungsübertragung von der HF-Schaltung zur Antenne. Sie gewährleistet eine effiziente Abstrahlung der HF-Energie durch die Antenne. Techniken wie L-förmige Anpassungsnetzwerke, Viertelwellentransformatoren oder Serienkondensatoren können zur Impedanzanpassung eingesetzt werden. Simulationen und Tests sind unerlässlich, um das Anpassungsnetzwerk für optimale Leistung zu optimieren.
Abstimmen und Testen der PCB-Antenne für optimale Leistung
Führen Sie praktische Tests am physischen Prototyp durch, um die Leistung zu bestätigen. Verwenden Sie einen Netzwerk- oder Spektrumanalysator, um die Rückflussdämpfung, das Strahlungsdiagramm und den Gewinn der Antenne zu messen. Nehmen Sie basierend auf den Testergebnissen iterative Anpassungen am Design vor, um die gewünschten Spezifikationen zu erreichen.
Probleme mit elektromagnetischen Störungen (EMI) mildern
Elektromagnetische Störungen können die Antennenleistung und den gesamten Schaltungsbetrieb beeinträchtigen. Um diese zu reduzieren, sollten Sie geeignete Abschirm- und Filtertechniken einsetzen. Schützen Sie empfindliche Schaltungen vor externen Störquellen und minimieren Sie die Entstehung unbeabsichtigter elektromagnetischer Emissionen der Antenne. Eine geeignete Filterung kann außerdem dazu beitragen, Rauschen zu reduzieren und die Signalqualität zu verbessern.
Tipps für bessere PCB-Antennendesign
Neben dem anfänglichen Antennendesign gibt es verschiedene Methoden, die Effizienz von PCB-Antennen zu steigern und deren Leistung zu optimieren. Einige dieser Techniken umfassen:
- Implementierung von Anpassungsnetzwerken: Die Integration von Anpassungsnetzwerken während der Abstimmung hilft dabei, Faktoren auszugleichen, die die Gesamtleistung der Antenne beeinträchtigen können.
- Auswahl einer geeigneten Massefläche: Die Wahl der richtigen Massefläche ist entscheidend, um Übersprechen zwischen Signalen zu vermeiden. Es ist bekannt, dass die Platzierung der Antenne am Rand der Leiterplatte eine gute Wahl ist.
- Vermeiden Sie Metallgehäuse: Um Signalstörungen zu vermeiden, ist es wichtig, die Antenne nicht in Metall einzuschließen. Signale können sich nicht durch Metall ausbreiten, und das Einschließen der Antenne in solches Material kann zu Störungen führen.
- Positionierung abseits von Kunststoffoberflächen: Die Platzierung der Antenne in der Nähe von Kunststoffoberflächen kann ihre Leistung beeinträchtigen. Kunststoff hat eine höhere Dielektrizitätskonstante als Luft, was zu Signaldämpfung und -verlusten führt. Dies erhöht die elektrische Länge der Antenne und reduziert ihre Strahlungsfrequenz.
- Entscheiden Sie sich für hochwertige FR4-Leiterplatten: Um eine optimale HF-Leistung zu gewährleisten, empfiehlt sich die Verwendung hochwertigerFR4-Leiterplatten. Diese Platinen können dazu beitragen, Probleme zu vermeiden, die bei HF-Signalen auftreten können.
PCB-Antennen sind zu einer wichtigen Technologie für drahtlose Funktionen in kleinen Produkten geworden. Wenn Sie die in diesem Blog beschriebenen Richtlinien befolgen, entwickeln Sie im Handumdrehen winzige, leistungsstarke PCB-Antennen wie ein Profi. Oder Sie können Kontaktieren Sie unsere Experten, Sie besprechen gerne weitere Einzelheiten mit Ihnen und beraten Sie zu Ihren spezifischen Projektanforderungen.
