Componentes de la placa de circuito: una guía completa

Will es experto en componentes electrónicos, procesos de producción de PCB y tecnología de ensamblaje, y cuenta con una amplia experiencia en supervisión de producción y control de calidad. Con la premisa de garantizar la calidad, Will ofrece a sus clientes las soluciones de producción más eficaces.
Contenido
Guía de componentes de la placa de circuito

PCB tablas Son la base de los dispositivos electrónicos, proporcionando soporte mecánico y conexiones eléctricas a los componentes. Si bien la placa en sí es importante, son los componentes soldados a la PCB los que le otorgan funcionalidad. Al diseñar y construir circuitos, es crucial comprender los distintos tipos de componentes disponibles y sus funciones. Esta guía ofrece una descripción general de los componentes comunes de las placas de circuito impreso, sus funciones y consejos para su disposición. ¡Comencemos!

Lista de componentes comunes de PCB

  1. Resistencias

Las resistencias son componentes esenciales de los circuitos electrónicos. Al convertir la energía eléctrica en calor, se oponen al flujo de corriente y controlan los niveles de voltaje. Los diferentes tipos de resistencias, desde fijas hasta variables, permiten una resistencia a medida para polarizar transistores o dividir voltajes.

  1. condensadores

Los condensadores actúan como depósitos de energía, almacenando carga electrostáticamente entre dos placas separadas por un aislante. Esta capacidad de almacenamiento de carga los hace esenciales para suavizar las fuentes de alimentación, filtrar señales y mantener la tensión en circuitos analógicos. Diversas variedades de condensadores se adaptan a las necesidades específicas de temporización y almacenamiento de los circuitos.

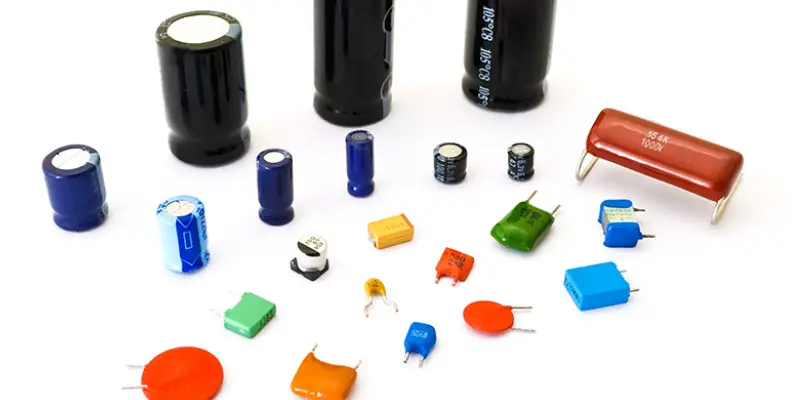

condensadores

  1. inductores

Los cables enrollados, llamados inductores, aprovechan los campos magnéticos para almacenar energía, resistiendo así las variaciones en el flujo de corriente. Esta inductancia permite que los inductores desempeñen funciones cruciales en filtros, osciladores y otras aplicaciones donde la gestión de la corriente y los campos magnéticos es importante. Los inductores vienen en diversos tipos, cada uno con características de inductancia distintas.

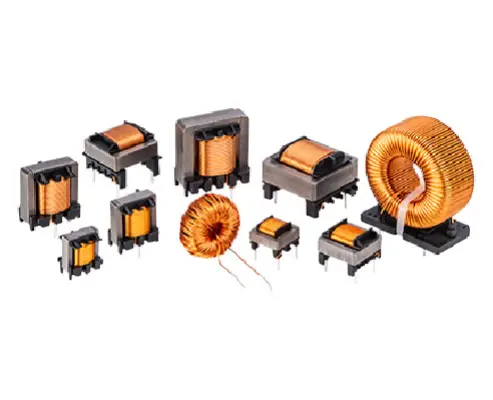

inductores

  1. Diodos

Los diodos dirigen la corriente en una dirección y la bloquean en la otra, una práctica función de rectificación. Esta selectividad direccional es ideal para convertir CA a CC, regular el voltaje y demodular señales. También protegen contra... voltajes inversos, protegiendo componentes sensibles. Diversos tipos de diodos se adaptan a funciones específicas.

  1. Transistores

Los transistores, esos semiconductores de gran potencia, amplifican, conmutan y controlan el flujo de señales y potencia, consolidando su posición como la columna vertebral de la electrónica. Ya sea con diseños bipolares o de efecto de campo, su capacidad para manipular la corriente permite un manejo preciso de señales para aplicaciones que van desde microprocesadores hasta dispositivos de audio.

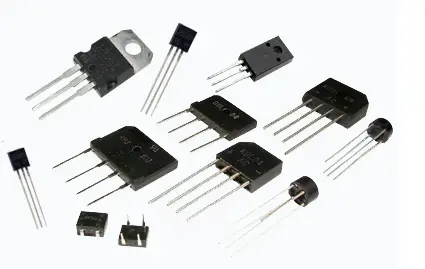

transistores

  1. Circuitos integrados

Circuitos integrados (IC) Fusionan componentes interconectados, como transistores y resistencias, en chips individuales. Esta condensación permite una complejidad notable, impulsando todo tipo de componentes, desde microcontroladores hasta circuitos analógicos y memoria. Su diseño compacto mejora el rendimiento en sistemas electrónicos complejos.

  1. Transformadores de PCB

Los transformadores de PCB transfieren potencia entre circuitos mediante inducción electromagnética. Funcionan como transformadores estándar, elevando o reduciendo la tensión, aislando la entrada y la salida. Esto proporciona un flujo de corriente regulado y un mayor aislamiento en comparación con las resistencias. La tensión transformada permite una transferencia de potencia eficiente entre circuitos en una PCB sin ruido ni interferencias.

  1. Switches

Los interruptores son componentes omnipresentes en el diseño de PCB y en dispositivos cotidianos. Controlan el flujo de corriente en un circuito abriendo o cerrando la ruta. Permiten a los usuarios encender y apagar fácilmente la alimentación con solo pulsar un botón. En las PCB, los interruptores dirigen señales y alimentación entre las diferentes partes del circuito. Los ingenieros los utilizan para integrar la interactividad y el control en sus diseños.

interruptores de placa de circuito impreso

  1. Regulador de voltaje

Los reguladores de voltaje mantienen niveles de voltaje estables a pesar de las fluctuaciones de entrada o carga. Esta estabilidad previene daños por picos y caídas de tensión, lo que permite el funcionamiento confiable de componentes sensibles en dispositivos como fuentes de alimentación y microcontroladores.

  1. Rectificador controlado por silicio (SCR)

Los rectificadores controlados por silicio (SCR) son interruptores semiconductores relacionados con los transistores. Contienen cuatro capas de silicio y se activan cuando un pequeño pulso de puerta activa la conducción del cátodo al ánodo. Una vez activados, los SCR permanecen activos hasta que la corriente disminuye lo suficiente. Este comportamiento de enclavamiento permite a los SCR conmutar altas tensiones y corrientes, a diferencia de los transistores. En las placas de circuito impreso (PCB), los SCR proporcionan conmutación controlada de potencia para motores, calentadores y fuentes de alimentación.

  1. Oscilador de cristal

Los osciladores de cristal utilizan cuarzo para producir señales de reloj precisas y estables que sincronizan circuitos digitales. Su consistencia permite una temporización fiable para microcontroladores, transmisión de datos y otras aplicaciones de temporización crítica.

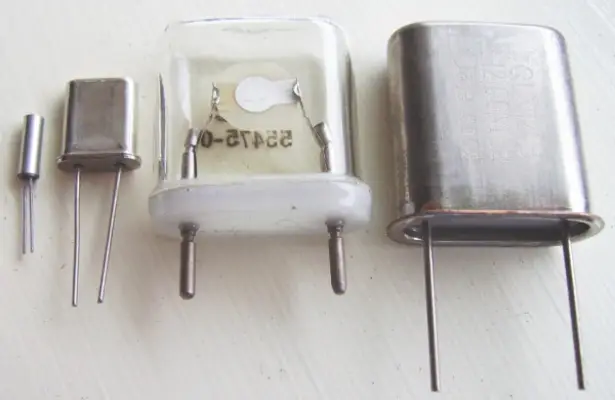

Oscilador de cristal

  1. LED (diodo emisor de luz)

Los LED emiten luz al activarse, lo que los convierte en indicadores y fuentes de iluminación muy visibles. Duraderos y eficientes, iluminan pantallas, indicadores de estado e iluminación decorativa en una gran variedad de colores.

Identificación de los componentes de la placa de circuito

Identificar los componentes electrónicos en una placa de circuito es importante durante las etapas de diseño, ensamblaje, implementación y resolución de problemas del sistema. Proceso de producción de PCBPero identificar los componentes de una placa de circuito puede ser un poco complicado, especialmente para principiantes. Aquí tienes algunos pasos y consejos para ayudarte a identificar los componentes de una placa de circuito:

Marcas de componentes: Muchos componentes tienen marcas que indican su valor, clasificación o tipo. Estas marcas pueden ser códigos alfanuméricos, bandas de color o símbolos. Utilice hojas de datos, recursos en línea o guías de identificación de componentes para descifrar estas marcas.

Designadores de referencia: Las PCB suelen tener designadores de referencia (p. ej., R1, C2, U3) impresos cerca de cada componente. Estas etiquetas ayudan a identificar el tipo y la ubicación del componente en la placa. Compare estos designadores con la hoja de datos o el esquema del componente.

Inspección visual: Observe detenidamente las características físicas del componente, como la forma, el tamaño, el color y el número de terminales. Distinga entre resistencias, condensadores, transistores, diodos y otros componentes basándose en estas señales visuales.

Códigos de color: Algunos componentes, como resistencias y condensadores, utilizan códigos de color para indicar sus valores. Utilice calculadoras de códigos de color en línea o tablas de referencia para interpretar las bandas de color con precisión.

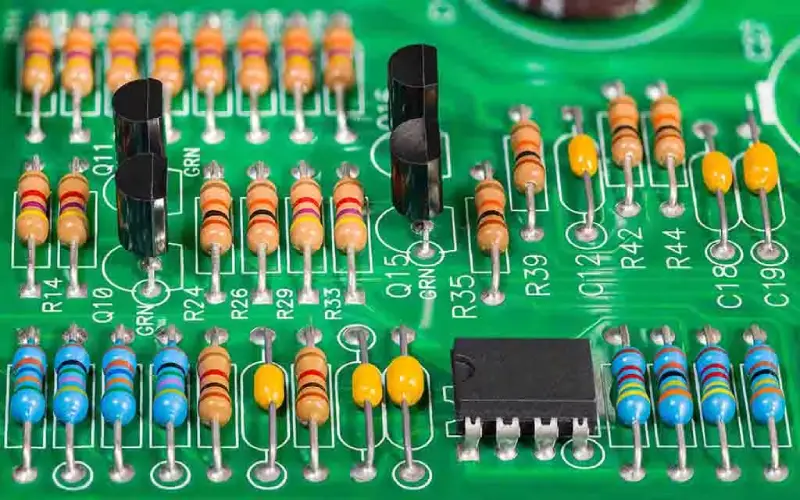

Códigos de color de los componentes de la placa de circuito

Hojas de datos y esquemas: Las hojas de datos proporcionan información detallada sobre las especificaciones, características y pines de un componente. Los esquemas muestran cómo se conectan los componentes en un circuito. Compare la apariencia física de un componente con su hoja de datos o representación esquemática.

¿Cómo colocar los componentes de la placa de circuito?

Colocar correctamente los componentes en la PCB es fundamental para evitar posibles problemas que puedan comprometer la fabricación, la funcionalidad, la vida útil y el mantenimiento de la placa. Los siguientes pasos y sugerencias le guiarán para colocar los componentes con precisión en la placa de circuito impreso:

  • Consulte el esquema

Empiece siempre con un esquema bien dibujado de su circuito. Este esquema muestra las conexiones entre los componentes y sus orientaciones. Úselo como referencia para asegurarse de colocar los componentes en las ubicaciones y orientaciones correctas.

Disposición de los componentes de PCB

  • Organizar componentes

Antes de empezar a colocar componentes, organícelos por tipo. Agrupe los componentes similares, como resistencias, condensadores, circuitos integrados, conectores, etc. Esto facilita la colocación.

  • Mantenga las rutas de señal cortas

Minimice la longitud de las rutas de señal entre los componentes, especialmente para señales de alta frecuencia o sensibles. Las trazas más cortas reducen el riesgo de ruido, interferencias y degradación de la señal.

  • Considere la disipación del calor

Los componentes que generan calor, como reguladores de voltaje o transistores de potencia, deben ubicarse teniendo en cuenta la disipación del calor. Deje suficiente espacio a su alrededor para una ventilación y refrigeración adecuadas.

  • Orientación de componentes

Asegúrese de que los componentes estén colocados con la orientación correcta. Los componentes sensibles a la polaridad, como diodos, condensadores electrolíticos y circuitos integrados, deben colocarse correctamente para funcionar correctamente.

  • Simetría y Equilibrio

Procure la simetría y el equilibrio en la colocación de los componentes. Esto puede ayudar a mejorar el rendimiento general y la estética del circuito. Es especialmente importante para circuitos digitales de alta velocidad.

  • Seguir las reglas de diseño

Muchas herramientas de diseño de PCB incluyen comprobaciones de reglas de diseño (DRC) que le ayudan a cumplir con las directrices de diseño. Configure las DRC para comprobar la holgura, el ancho de pista y otras reglas de diseño específicas de su proyecto.

  • Evite el hacinamiento

Evite amontonar los componentes, especialmente cerca de zonas de alta densidad o componentes críticos. Deje suficiente espacio entre ellos para permitir las pistas, la soldadura y una ventilación adecuada.

  • Integridad de la señal

La ubicación estratégica de los componentes es fundamental para mitigar las interferencias de la señal y preservar su integridad. Una disposición meticulosa es esencial para los componentes críticos, en particular aquellos susceptibles al ruido o a las señales de alta frecuencia, ya que un posicionamiento preciso minimiza eficazmente la degradación de la señal y los problemas de diafonía.

  • Seguimiento de enrutamiento

Lograr una óptima PCB rastrear El enrutamiento es fundamental para mitigar la interferencia de la señal y las discrepancias de impedancia. El diseño debe priorizar rutas concisas y directas para las señales de alta velocidad, minimizando al mismo tiempo las intersecciones de rutas y manteniendo las trazas a una distancia segura de elementos disruptivos, como componentes ruidosos o líneas eléctricas.

Factores a considerar al elegir componentes de PCB

Seleccionar los componentes adecuados es crucial al diseñar placas de circuito impreso, ya que determinan su funcionalidad y rendimiento. A continuación, enumeramos los factores clave a considerar para ayudarle a tomar la decisión correcta:

  1. Definición de la funcionalidad del circuito

Defina claramente el propósito de su circuito e identifique los componentes específicos esenciales para lograrlo. Tenga en cuenta las entradas y salidas necesarias, la manipulación de señales y cualquier atributo especializado requerido.

  1. Análisis de especificaciones de componentes

Examine detenidamente las hojas de datos de los componentes para comprender sus atributos. Evalúe aspectos como la corriente y el voltaje nominales, la respuesta en frecuencia, la tolerancia a la temperatura y otras características pertinentes que se ajusten a las necesidades de su circuito.

  1. Enfatizando la calidad y confiabilidad

Elija componentes fabricados por fabricantes reconocidos por su calidad superior y fiabilidad inquebrantable. La selección de componentes confiables garantiza un rendimiento duradero y minimiza la probabilidad de fallos inoportunos.

  1. Consideraciones sobre el tamaño y el factor de forma

Considere el espacio disponible en la placa PCB y seleccione cuidadosamente los componentes que armonicen con el espacio designado. Priorice consideraciones como las dimensiones físicas, el espaciado de pines y el tipo de empaquetado para garantizar una integración perfecta en su... Diseño de PCB.

  1. Evaluación de la demanda de energía

Analice los requisitos de potencia de su circuito e integre componentes que cumplan con los umbrales de voltaje y corriente requeridos. Profundice en la disipación de potencia, el control térmico y cualquier regulación o acondicionamiento de potencia necesario.

  1. Evaluación de factores ambientales

Evalúe el entorno operativo donde operará su circuito. Variables como la temperatura, la vibración, la humedad y la exposición a sustancias químicas o peligros pueden afectar la viabilidad de los componentes. Elija componentes compatibles con las circunstancias ambientales previstas.

  1. Evaluación de disponibilidad y costos

Verifique la accesibilidad de los componentes a través de proveedores y distribuidores. Logre un equilibrio entre costo, calidad y funcionalidad. Supere cualquier limitación presupuestaria o posibles implicaciones de costos a largo plazo.

  1. Estudio de compatibilidad e integración

Confirme que los componentes seleccionados se alineen perfectamente con el circuito general y los dispositivos interconectados. Examine a fondo aspectos como los niveles de voltaje, la congruencia de pines, los protocolos de comunicación y cualquier circuito de interfaz necesario.

  1. Disponibilidad de soporte y documentación

Asegúrese de tener documentación técnica completa, hojas de datos, notas de aplicación y diseños de referencia para agilizar la asimilación de componentes y ayudar en la resolución de problemas.

  1. Preparación para la expansión futura

Prevea los posibles requisitos futuros de su circuito. Elija componentes que permitan ampliaciones o actualizaciones, especialmente si prevé demandas futuras de características adicionales o mayor funcionalidad.

Conclusión

La selección y colocación adecuadas de los componentes permiten que cada uno desempeñe su función y trabaje en conjunto para crear un sistema eléctrico coordinado. Si diseña PCB, debe prestar atención a estos componentes y asegurarse de que encajen correctamente. Como especialistas en PCB, MOKO Technology se destaca en la creación de diseños de PCB viables, coordinando la colocación precisa de los componentes. Hemos estado proporcionando... Diseño de disposición de PCBContamos con 17 años de experiencia en el servicio y un profundo conocimiento de las diferentes categorías de componentes de PCB. Si aún tiene preguntas sobre componentes de PCB, por favor... Contáctenos.
