El rápido desarrollo de la industria médica y sanitaria ha incrementado la demanda de PCB para uso médico. Ya se trate de equipos médicos de gran tamaño o dispositivos portátiles utilizados en la gestión diaria de la salud, todos requieren estas pequeñas pero importantes placas de circuito impreso para funcionar y cumplir funciones. Esta guía le explicará qué son las PCB para uso médico, sus aplicaciones clave, consideraciones de diseño y las tendencias futuras de la industria.
¿Qué es PCB médico?
Las PCB médicas son placas de circuito impreso especializadas, diseñadas específicamente para dispositivos y equipos médicos. A diferencia de las PCB estándar, las PCB médicas deben fabricarse para cumplir con los estándares de calidad más estrictos y cumplir con los requisitos regulatorios más rigurosos, como la aprobación de la FDA. ISO 13485 Certificación. Estas PCB están diseñadas para garantizar la integridad de la señal y la seguridad del paciente en la práctica crítica.
Aplicaciones clave de los PCB médicos

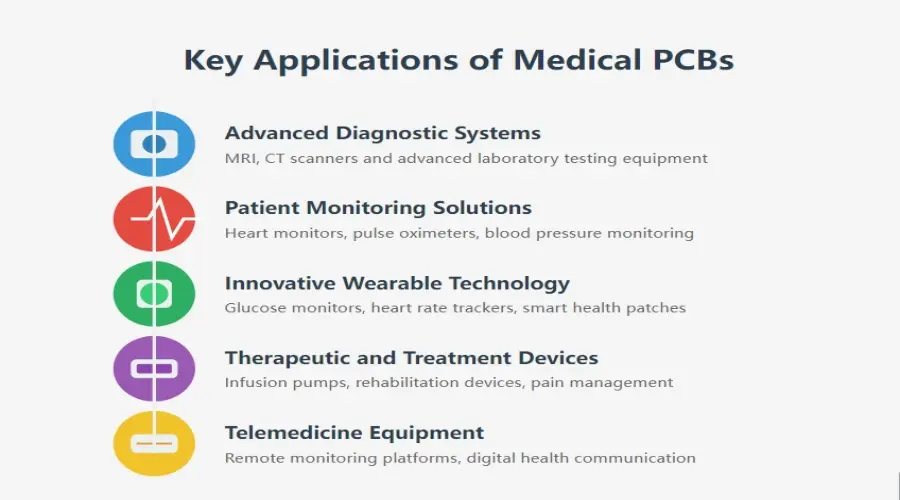

Las PCB médicas son ampliamente utilizadas en diferentes aplicaciones, a continuación enumeramos algunas de las típicas:
- Sistemas de diagnóstico avanzados
Todos los equipos modernos con capacidad de diagnóstico requieren placas de circuito impreso (PCB) de ingeniería de precisión para obtener resultados precisos. Estas placas permiten sofisticadas funciones de imagenología y análisis médico, desde resonancias magnéticas (RM), tomografías computarizadas (TC) y equipos avanzados de análisis de laboratorio.
- Soluciones de monitorización de pacientes
Las PCB de grado médico alimentan equipos de cuidados intensivos que procesan datos fisiológicos complejos para la evaluación en tiempo real de pacientes en entornos de cuidados intensivos. Se utilizan en monitores cardíacos, oxímetros de pulso y sistemas de monitorización de la presión arterial.
- Tecnología portátil innovadora
Las placas de circuitos médicos han miniaturizado en gran medida los dispositivos portátiles de atención médica, lo que ahora ha revolucionado estos dispositivos, como los monitores de glucosa continuos de tamaño pequeño, el sistema de seguimiento de la frecuencia cardíaca y los parches de salud inteligentes.
- Dispositivos terapéuticos y de tratamiento
Una PCB médica es una parte indispensable en equipos terapéuticos como bombas de infusión controladas con precisión, dispositivos de rehabilitación y para el manejo del dolor.
- Equipo de telemedicina
Con capacidades inalámbricas integradas, las placas de circuitos impresos médicos admiten la prestación de atención médica remota a través de plataformas de monitoreo de pacientes y sistemas de comunicación de salud digital, lo que hace que la atención médica sea más accesible y eficiente.
Consideraciones de diseño para PCB de grado médico
- Componentes SMD vs. PTH
Al ensamblar PCB médicos, tecnología de montaje en superficie (SMT) Es más popular que las tecnologías de orificio pasante, ya que beneficia la reducción de tamaño y la densidad de los componentes. La tecnología de orificio pasante chapado (PTH) aún tiene cabida en placas de alimentación y otros dispositivos similares, pero el SMT es más fácil de fabricar y ensamblar, ya que elimina la necesidad de perforar orificios pasantes.
Recomienda leer: Agujero pasante vs. montaje superficial: Cómo elegir el método adecuado
- Fiabilidad y longevidad
Las placas de circuito impreso (PCB) médicas deben mantener un rendimiento constante durante toda su vida útil, lo que abarca varios años de funcionamiento continuo. Esto exige que los componentes críticos sean capaces de soportar las condiciones ambientales adversas y que la gestión térmica se pueda lograr incluso en un formato pequeño. Asimismo, se requieren máscaras de soldadura y acabados superficiales de alta calidad para proteger contra el desgaste.
- Selección de materiales
Al diseñar una PCB médica, un factor clave a considerar es la selección del material. Por un lado, el material utilizado debe cumplir con la normativa RoHS. Por otro lado, el material del sustrato debe ser compatible con las señales de radiofrecuencia y los requisitos de transmisión de alta frecuencia. Por último, la selección de materiales debe basarse en los requisitos de conectividad y las limitaciones físicas de la carcasa del dispositivo.
- Integridad de la señal y reducción de ruido
Para garantizar la integridad de la señal, al diseñar PCB médicas, es fundamental enrutar las señales correctamente, utilizar una adaptación de impedancia adecuada y un blindaje EMI/EMC. Al colocar los componentes, intente minimizar la diafonía y separe los circuitos de alta frecuencia de las secciones analógicas sensibles.
- Prueba y depuración
Las pruebas son un paso esencial para garantizar la funcionalidad y la fiabilidad de los dispositivos médicos. Por lo tanto, podemos colocar puntos de prueba estratégicamente en trazas de señal, señales de reloj y control, y líneas eléctricas para facilitar las pruebas y la depuración. Además, la colocación de puntos de prueba en las caras externas de la placa simplifica la verificación del circuito, tanto durante la fabricación como en campo.
Desafíos en el diseño y la fabricación de PCB médicos
1. Cumplimiento de regulaciones estrictas
Las PCB médicas deben cumplir con estrictas regulaciones, como los requisitos de la FDA, la certificación ISO 13485 y la normativa RoHS, lo que garantiza la seguridad del paciente y la fiabilidad del dispositivo. Sin embargo, obtener todas estas certificaciones no es tarea fácil. Los fabricantes deben mantener registros exhaustivos de materiales, procesos y procedimientos de prueba.
2. Miniaturización de componentes
A medida que los dispositivos médicos se reducen de tamaño, es necesario integrar más funciones en espacios más reducidos, lo que aumenta la demanda de mayor funcionalidad en formatos más pequeños (es decir, en espacio) para que los diseñadores de PCB puedan abordarlos. El problema de la colocación de los componentes se vuelve crítico, ya que se necesita un espaciado preciso, manteniendo la integridad de la señal y evitando interferencias electromagnéticas.
3. Requisitos de fabricación sin defectos
Las PCB médicas deben cumplir con normas de calidad controladas debido a sus aplicaciones críticas. Todas deben someterse a pruebas y se deben establecer procedimientos para garantizar que todos los productos terminados cumplan con las especificaciones. No podemos permitirnos defectos menores que comprometan la funcionalidad del dispositivo y la seguridad del paciente; es obligatorio que los dispositivos se prueben al 100 %.
4. Alto costo de producción
Lograr la calidad médica implica una gran inversión inicial en costosos equipos especializados, salas blancas y personal. Esto encarece la producción y requiere componentes de alta calidad, numerosas pruebas y documentación detallada.
Las 3 principales tendencias en tecnología de PCB médica
Innovaciones en tecnologías de fabricaciónTecnologías avanzadas como la fabricación aditiva y los sustratos flexibles están revolucionando la producción de PCB. Permiten dispositivos médicos implantables y portátiles más sofisticados y abren nuevas posibilidades en la atención al paciente.
Integración de IoT y tecnologías inteligentes: Cada vez hay más dispositivos médicos interconectados gracias al auge del Internet de las Cosas (IdC) en la atención médica. Los protocolos de comunicación avanzados y las consiguientes demandas de procesamiento de datos deberán ser compatibles con las PCB médicas para permitir la monitorización y la evaluación de datos en tiempo real.
Diseño de dispositivos sostenibles: El desarrollo de PCB médicos está cambiando gracias a una mayor responsabilidad ambiental. Los fabricantes buscan diseños energéticamente eficientes y materiales respetuosos con el medio ambiente, a la vez que se ajustan a los estándares médicos. Las prácticas de fabricación circular se están volviendo comunes en la industria, incluyendo una transición hacia el uso de materiales reciclables como el cobre y el aluminio, lo que reduce los residuos y minimiza el impacto ambiental.
Elija MOKO Technology como su fabricante de PCB médicos
MOKO cuenta con casi 20 años de experiencia ofreciendo PCB médicas a sus clientes. Ofrecemos servicios integrales de PCB médicas, colaborando estrechamente con usted durante todo el proyecto, desde el diseño, la fabricación, el ensamblaje y las pruebas de PCB hasta la gestión de la cadena de suministro y el servicio posventa. Contamos con las certificaciones ISO 9001:2015 e ISO 13485, lo que significa que nuestro sistema de calidad y proceso de fabricación alcanzan altos estándares en la industria médica. Contáctenos hoy para obtener una cotización gratis!
