La commercialisation rapide de nouveaux produits est essentielle à la réussite dans l'environnement technologique actuel en constante évolution. La longueur des cycles de conception et de fabrication peut entraîner des pertes de revenus et des opportunités manquées, tant pour les start-ups que pour les entreprises établies. C'est là que les circuits imprimés à rotation rapide peuvent offrir un avantage concurrentiel en réduisant considérablement les délais de mise sur le marché des nouveaux produits.
Un circuit imprimé rapide permet aux ingénieurs et aux développeurs de produits de prototyper et d'itérer rapidement leurs conceptions de circuits imprimés. Grâce à des fabricants spécialisés qui privilégient la fabrication et l'assemblage rapides, des cartes fonctionnelles peuvent être livrées en quelques jours seulement, au lieu des semaines, voire des mois, nécessaires à la production traditionnelle de circuits imprimés.
Qu'est-ce qu'un PCB à rotation rapide ?
Un circuit imprimé à rotation rapide suit le même processus de conception et de fabrication qu'un circuit imprimé standard. La principale différence réside dans le calendrier accéléré que les ateliers d'assemblage à rotation rapide peuvent respecter grâce à des flux de travail optimisés. Ces fournisseurs disposent de capacités supplémentaires et de procédures simplifiées, spécifiquement pour les commandes à rotation rapide.
Les circuits imprimés à rotation rapide sont généralement utilisés pour le prototypage lors de la phase de conception d'un nouveau produit. Valider la conception en amont permet aux ingénieurs de détecter et de corriger les erreurs avant la production à grande échelle. Cependant, les circuits imprimés à rotation rapide peuvent également servir à produire de petites séries pour des produits de niche ou pour des solutions temporaires en période de forte demande.
Avantages des circuits imprimés à rotation rapide
- Mise sur le marché plus rapide
Le principal avantage des circuits imprimés rapides est la possibilité de réaliser des prototypes fonctionnels en quelques jours. Pour les produits à cycle de vie court, perdre des semaines en retard de fabrication peut être désastreux. Les services de fabrication rapide accélèrent considérablement la montée en puissance de la production.
- Itération de conception rapide
La fabrication rapide des prototypes permet de réaliser davantage d'itérations de conception pendant le développement du produit. En cas d'erreurs ou de limitations, la rapidité de rotation des cartes permet de tester rapidement les révisions.
- Flexibilité accrue
Les délais d'exécution courts des services de fabrication de circuits imprimés rapides offrent une plus grande adaptabilité aux changements. Les modifications de conception et les améliorations de performances peuvent être mises en œuvre plus rapidement tout au long de la phase de prototypage.
- Coûts réduits
Bien que les coûts unitaires soient généralement plus élevés pour les circuits imprimés à production rapide, la capacité à identifier et à résoudre les problèmes en amont permet d'éviter des reconceptions coûteuses plus tard dans le cycle de développement. Les économies totales compensent souvent les frais supplémentaires.
- Amélioration de la qualité
Disposer de prototypes en amont permet de consacrer plus de temps aux tests et à la qualification complets. Les circuits imprimés à rotation rapide permettent aux ingénieurs d'affiner et de peaufiner les produits avant la production en grande série.
Principaux facteurs affectant le délai de livraison des circuits imprimés à rotation rapide
- Matériel Requis
Les délais de livraison pourraient être allongés en cas de rupture de stock de certains matériaux. Il est donc important de collaborer avec les fabricants pour la planification des matériaux et de confirmer leur disponibilité. la nomenclature (BOM) Le fait de pouvoir rapidement approvisionner les assembleurs permet de s'approvisionner en pièces nécessitant un long délai de livraison.
- Via types
Différents types de vias nécessitent des procédés de fabrication spécifiques. Le perçage laser est essentiel pour les vias borgnes, enterrés et micro. Chaque via borgne et enterré implique un cycle de lamination, et les processus de perçage laser, de lamination et de placage allongent la durée de production. De plus, le remplissage des vias est une tâche méticuleuse, exigeant l'absence de vides ou de bulles d'air, et leur placage doit être méticuleux.
Pour en savoir plus: Voie aveugle et voie enterrée : quelle est la différence ?
- État de surface
La finition de surface est une procédure qui prend beaucoup de temps lors de la fabrication de circuits imprimés. Les deux revêtements les plus répandus sont le HASL et l'ENIG. Chaque finition nécessite des temps de traitement différents. Le HASL nécessite généralement entre 15 et 20 minutes, tandis que l'ENIG prend en moyenne entre 90 et 120 minutes.
- Procédé de fabrication
Différents procédés de fabrication, tels que technologie de montage en surface (SMT) ou technologie traversante (THT), ces deux techniques d'assemblage de circuits imprimés ont des délais de production différents. En règle générale, l'assemblage CMS est plus rapide que l'assemblage THT.
- Contrôle Qualité
Dans l'industrie des circuits imprimés, le respect de normes spécifiques est impératif. Des processus rigoureux de tests et d'inspection sont essentiels pour garantir la qualité et la fiabilité. Le choix des normes auxquelles votre circuit imprimé doit se conformer peut avoir un impact significatif sur les délais de livraison.

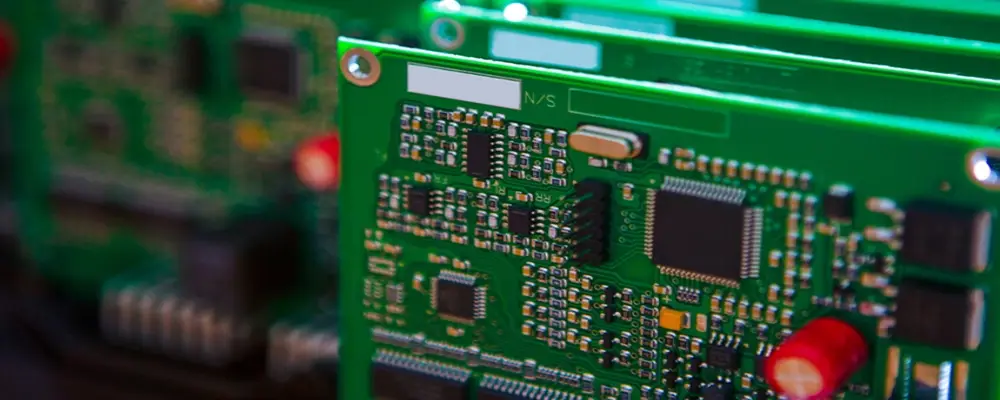

Prototype de circuit imprimé à rotation rapide
La fonction principale d'un prototype de circuit imprimé à rotation rapide est de valider la conception proposée avant la production. Plusieurs itérations rapides, peu coûteuses et rapides permettent de tester minutieusement différentes variantes de conception afin de détecter les problèmes en amont. De plus, les prototypes facilitent l'optimisation des schémas, de l'agencement, des composants et des paramètres de fonctionnement afin de parfaire la conception en amont, avant d'importants investissements de fabrication pour la production.
Le prototypage rapide de circuits imprimés accélère les étapes clés suivantes :
Schéma de principe – Le circuit est conçu numériquement à l'aide d'outils de CAO comme OrCAD ou Altium. Des simulations permettent de vérifier le fonctionnement avant la fabrication.
Agencement du circuit imprimé – Le contour de la carte est créé et les empreintes des composants sont placées. Les pistes sont routées entre les pastilles conformément aux règles de conception. La complexité varie de 2 couches à haute densité. cartes multicouches.
Fabrication – Les matériaux bruts des panneaux PCB comme le FR-4 passent par des processus tels que le perçage, la métallisation, la photolithographie, la gravure et la finition pour produire des cartes nues.
Assemblage – Il s'agit de souder des composants sur les cartes, un processus effectué manuellement ou avec Machines de prélèvement et de placement CMS et fours de refusion. Ces méthodes garantissent un placement précis des petits copeaux avec une grande précision.
Essais - Planches nues sont testés électriquement avant assemblage. Les circuits imprimés entièrement assemblés sont soumis à des tests de validation fonctionnelle, à un contrôle des contraintes environnementales et à une inspection qualité.
Les services de traitement rapide réduisent les délais de fabrication et d'assemblage de plusieurs semaines ou mois à quelques jours seulement. Cela permet des itérations de conception rapides pour tester rapidement les modifications, détecter les problèmes en amont et améliorer les performances plus rapidement.

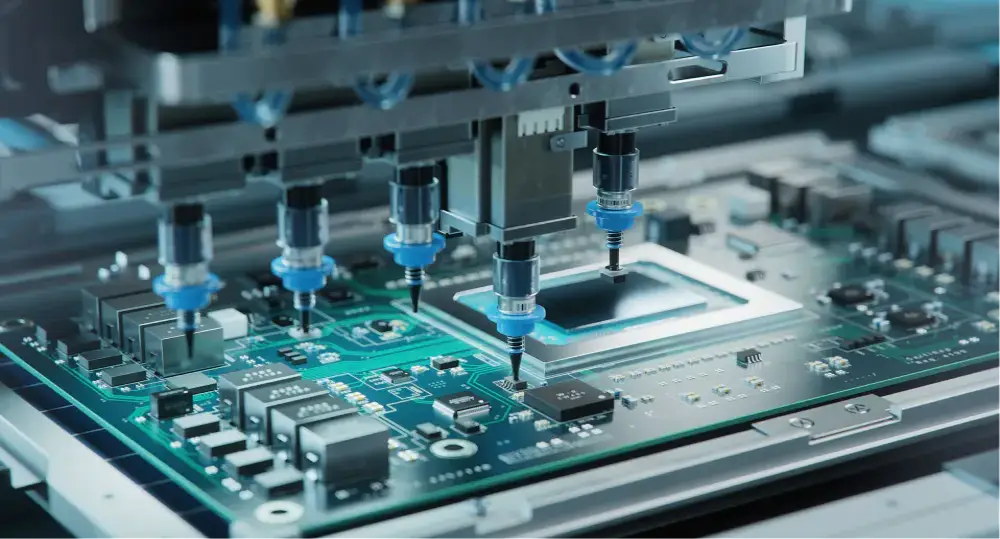

Assemblage de circuits imprimés à rotation rapide
Les calendriers accélérés d'assemblage rapide de circuits imprimés sont obtenus grâce à :
Maintenir un inventaire supplémentaire de composants courants pour éviter les pénuries de matériaux.
Utilisation d'équipements SMT avancés optimisés pour des configurations et des changements rapides entre les petits lots.
Avoir un personnel dédié exclusivement à l'accélération des commandes rapides.
Mise en place de processus efficaces pour les tests post-assemblage, l'inspection et la livraison.
Les options de technologie d'assemblage comprennent :
CMS uniquement – Idéal pour les cartes complexes composées principalement de minuscules composants montés en surface. Niveau d'automatisation élevé.
Montage traversant uniquement – Convient aux cartes simples à faible nombre de composants. Assemblage manuel plus rapide.
CMS mixte et traversant – Offre la flexibilité d'utiliser à la fois de minuscules composants CMS et des composants traversants plus grands sur la même carte.
Choisir un fabricant de circuits imprimés rapide et fiable
Tous les fabricants de circuits imprimés rapides ne se valent pas. Plusieurs critères doivent être pris en compte lors du choix d'un fournisseur rapide :
Capacités de réponse rapide éprouvées – Demandez aux fournisseurs potentiels de démontrer leur expérience dans la fourniture de conceptions similaires dans des délais serrés.
Expertise en production mixte et faible volume – Les processus de prototypage rapide diffèrent grandement de ceux de production en grande série. Privilégiez ceux axés sur les volumes faibles à moyens.
Flexibilité des règles de conception – Certaines usines à cycle de vie rapide appliquent des règles de conception conservatrices qui peuvent restreindre certaines fonctionnalités. Prévoyez moins de limitations.
Certifications disponibles – Si des normes de fabrication telles que la conformité ISO-9001 sont requises, assurez-vous que les fournisseurs potentiels satisfont à toutes les certifications obligatoires.
Communication et support – Grâce aux échanges réguliers autour des prototypes, une communication continue et un support client performant sont essentiels. Assurez-vous que vos partenaires offrent une excellente accessibilité.
Réflexions finales
Pour les entreprises souhaitant accélérer la mise sur le marché de leurs nouveaux produits, les services de fabrication de circuits imprimés rapides sont indispensables. Les délais de fabrication et d'assemblage accélérés permettent de réduire considérablement les cycles de développement. Cette rapidité est essentielle, tant pour les start-ups que pour les marques établies, qui évoluent dans des secteurs en constante évolution.
De plus, travailler avec un partenaire fiable pour la fabrication de circuits imprimés est d'une importance cruciale. MOKO Technology possède près de 20 ans d'expérience dans ce domaine. Conception de PCB et la fabrication de PCB, nous pouvons bien comprendre vos besoins et réaliser le projet rapidement. Contactez-nous pour obtenir plus d'informations sur notre service PCB rapide !
