PCB HDI: superare i limiti della tua elettronica

Ti ricordi IBM Simone? Può essere considerato il padre degli smartphone. Il telefono Simon ha uno spessore di 38 mm e un peso di quasi 510 g. Era quindi impossibile da tenere in tasca. D'altra parte, guarda gli smartphone di oggi. Puoi metterli facilmente in tasca. E la riduzione delle dimensioni di uno smartphone è dovuta al PCB HDI. Lo scopo della tecnologia HDI è rendere i dispositivi più piccoli, sottili e leggeri.

Vuoi imparare a usare i PCB HDI? Questo articolo ti fornirà un'idea chiara su cosa sono i circuiti stampati HDI. Ne tratteremo quindi caratteristiche, vantaggi e applicazioni, ecc. Dopo aver letto questo articolo, sarai esperto di PCB HDI.

Cos'è il PCB HDI

HDI PCB è l'acronimo di High Density Interconnect Printed Circuit Board (circuito stampato ad alta densità di interconnessione). Rappresenta uno dei progressi più significativi nel mondo dell'elettronica. Inoltre, i suoi avanzati processi a più vie riducono al minimo il numero di strati, consentendo di realizzare circuiti più piccoli ma più potenti.

Caratteristiche del PCB HDI

HDI Fabbricazione di PCB Utilizza la più recente tecnologia multistrato che consente di integrare più strati ad alta densità. Questa tecnologia ha un notevole vantaggio rispetto agli altri PCB tradizionali. Ecco alcune caratteristiche principali di questa tecnologia:

  • L'interconnettore ad alta densità utilizza la tecnologia di perforazione laser. Questa tecnologia elimina diversi inconvenienti tipici della tradizionale perforazione meccanica, riducendo così le difficoltà.
  • Queste schede presentano un'elevata densità di cablaggio per unità di superficie rispetto ai PCB tradizionali.
  • Le schede HDI sono spesso dotate di aperture con un intervallo compreso tra 3.0 e 6.0 mil. Inoltre, la larghezza della linea è compresa tra 3.0 e 4.0 mil. Utilizzando queste caratteristiche, è possibile ridurre significativamente le dimensioni del pad.
  • Un'altra caratteristica molto popolare di queste schede sono i via. Esistono diversi tipi di via PCB come sepolto, cieco e micro viaLe dimensioni dei fori di via possono essere inferiori a 0.0006 mm di diametro. Questi fori di via di piccole dimensioni aiutano a risparmiare più spazio sulle schede, consentendo di creare un design più compatto.
  • L'efficacia di questi pannelli li rende un'alternativa valida all'uso di pannelli laminati ad alto spessore. Tuttavia, anche questi pannelli sono costosi.
  • Diverse caratteristiche, come la leggerezza e l'alta frequenza, insieme all'elevata velocità elettrica, lo rendono la scelta ideale per diverse applicazioni.

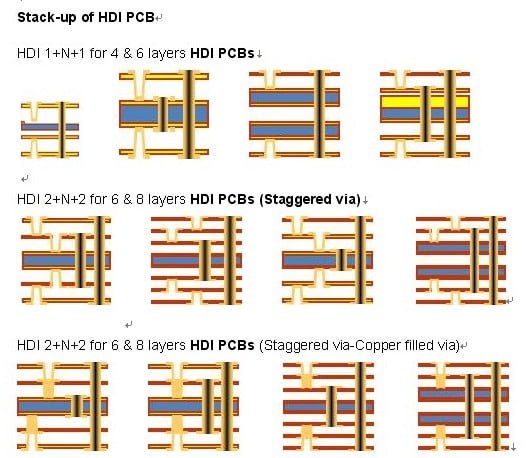

Diversi tipi di stackup PCB HDI

Secondo lo standard IPC-2315 dell' IPCEsistono 6 tipi base di stack-up. Questi tipi di stack-up includono I, II, III, IV, V e VI. Tuttavia, gli ultimi tre tipi sono più costosi e hanno un utilizzo minimo. Pertanto, discuteremo solo i primi tre tipi di via. Inoltre, lo standard differenzia gli stack-up HDI in base al tipo di via, come micro, interrate, cieche e placcate.

Diversi stack-up per PCB HDI

  1. HDI Tipo I: Questi tipi presentano una struttura a nucleo laminato con almeno un singolo strato di microvie. Queste microvie possono essere presenti su uno o entrambi i lati del circuito. Il tipo I HDI utilizza vie cieche e PTH. Tuttavia, non utilizza vie interrate.
  2. HDI Tipo II: Questa tipologia include diverse microvie cieche e interrate su un nucleo laminato. I produttori possono sfalsare diverse microvie e impilarle rispetto alle microvie interrate.
  3. HDI Tipo III: Per realizzare questo tipo di circuito, il produttore utilizza microvie, vie interrate e cieche su un nucleo laminato. Inoltre, questo tipo di circuito include almeno due strati di microvie su un lato della scheda o su entrambi. È possibile sfalsare le microvie su altre microvie e, infine, impilarle su altre vie interrate.

PCB HDI vs PCB standard: differenze principali

PCB HDI VS PCB standard

Grazie all'utilizzo di microvia cieche e interrate, i circuiti stampati HDI offrono un'integrità del segnale superiore rispetto ai PCB standard, riducendo al minimo le capacità parassite e le induttanze. Le microvia nei PCB HDI sono prive di stub, quindi la loro impedenza corrisponde a quella della traccia. Al contrario, la maggiore capacità parassite delle vie nei PCB standard crea maggiori discontinuità di impedenza.

Alcune differenze chiave tra la scheda HDI e il PCB convenzionale:

caratteristicaPCB HDIPCB standard
Densità dei componentiMaggioreDi meno
Dimensione PCBPiù piccolo e leggeroPiù grande e più pesante
Tramite tipoCiechi, interrati e microvieFori passanti
Numero di stratiAbbassareMaggiore
CompatibilitàCompatibile con pacchetti con elevato numero di pin e basso passoPotrebbero verificarsi problemi di compatibilità con pacchetti a passo basso

Vantaggi dell'utilizzo della scheda HDI

L'utilizzo di circuiti stampati HDI nelle vostre applicazioni offre numerosi vantaggi. Grazie a questi vantaggi, la maggior parte dei produttori li preferisce ad altri tipi di circuiti stampati. Date un'occhiata ai vantaggi dell'utilizzo di PCB HDI nelle vostre applicazioni:

  1. Ridurre il trasferimento di calore

I PCB tradizionali bruciano a causa della mancanza di trasferimento di calore. Questa tecnologia ha quindi un vantaggio rispetto ai circuiti tradizionali, riducendo lo scambio termico. Perché? Perché il calore deve percorrere una breve distanza prima di lasciare il PCB HDI.

Il design di questo circuito lo rende in grado di sopportare un'elevata dilatazione termica, aumentando così la durata dei circuiti stampati.

  1. Gestire la conduttività termica

La disponibilità di diversi tipi di via garantisce la trasmissione di corrente tra i componenti. Sta quindi a voi riempire questi via con materiali conduttivi o non conduttivi. È possibile migliorare ulteriormente le funzionalità utilizzando insieme i via ciechi e i componenti dei via in-pad.

Inoltre, le schede HDI hanno una struttura compatta, riducendo così la distanza di trasmissione tra i diversi componenti. Riducono ulteriormente i tempi di trasmissione e i ritardi di attraversamento. Di conseguenza, il segnale per il circuito sarà più potente.

  1. Consumo energetico minimo

I PCB HDI consumano meno energia della batteria rispetto a quelli tradizionali. Questo grazie alla tecnologia di produzione avanzata. Questa tecnologia collega i componenti elettrici, riducendo al minimo la perdita di energia.

I circuiti HDI utilizzano vie anziché fori passanti, riducendo ulteriormente il consumo energetico. Questo effetto aumenta la durata della batteria.

  1. Fattori di forma più piccoli

È la scelta ideale per risparmiare spazio. È possibile ridurre al minimo il numero totale di livelli su HDI. Progettazione PCBAd esempio, è possibile sostituire i fori passanti a 8 strati con una soluzione a 4 strati con via in pad. Di conseguenza, si otterrà un PCB di dimensioni ridotte. Alcuni via non saranno visibili al pubblico, migliorando anche le prestazioni.

  1. Incorporazione di componenti

Non solo puoi ridurre al minimo lo spazio, ma anche integrare le tue schede. Ciò significa che puoi aggiungere tutti i dettagli che desideri sulla scheda HDI. Inoltre, puoi popolare entrambi i lati della scheda per incorporare i componenti. Questo dipende dal design e dalle esigenze dell'applicazione.

  1. Disegni diversi

Utilizzando la tecnologia degli interconnettori ad alta densità, è possibile creare diversi design di schede. È quindi possibile utilizzare questi circuiti stampati in qualsiasi applicazione desiderata, ad esempio rigidi, flessibili o una combinazione di entrambi.

Applicazione dei PCB HDI

Finora hai imparato molto su questa straordinaria tecnologia. Tuttavia, potresti chiederti dove siano applicabili questi incredibili circuiti stampati. È un dato di fatto che ci sono innumerevoli applicazioni in cui è possibile utilizzare questa scheda. Pertanto, puoi utilizzare questo circuito in applicazioni che vanno dalle più semplici alle più complesse. Ecco alcune applicazioni significative per i PCB HDI:

  1. Elettronica di consumo

Questo termine si riferisce a tutti i dispositivi di base che utilizziamo quotidianamente, come laptop, smartphone e fotocamere. Include inoltre la maggior parte degli elettrodomestici e dei sistemi di intrattenimento.

Tutti questi gadget necessitano di circuiti stampati più leggeri. Inoltre, questi elettrodomestici necessitano anche di flessibilità. Pertanto, i circuiti HDI soddisfano le qualità di questi gadget.

  1. Dispositivi medicali

Numerosi dispositivi elettronici svolgono un ruolo chiave per il benessere della nostra salute. Pertanto, l'industria medica desidera garantire circuiti di alta qualità che soddisfino i propri standard. Tutte le apparecchiature mediche devono essere efficaci e svolgere un ruolo fondamentale nella sicurezza del paziente.

Esistono quindi diversi dispositivi in ​​cui si trovano circuiti stampati HDI, come monitor e scanner. Tra questi rientrano anche pacemaker cardiaci, strumenti scientifici e sistemi di controllo.

  1. Applicazioni industriali

Questo circuito è utilizzato in applicazioni industriali ad alta potenza. Grazie alla sua efficacia e robustezza, consuma meno energia e garantisce la massima potenza.

Anche queste schede elettroniche sono in grado di funzionare in ambienti difficili. Pertanto, la maggior parte utilizza rame spesso che contribuisce a una ricarica più rapida della batteria. Inoltre, è utile anche nelle applicazioni ad alta corrente.

Questi circuiti possono quindi essere trovati in diverse applicazioni, come trapani elettrici e diversi strumenti di misura. Inoltre, sono presenti in apparecchiature elettriche come generatori e pannelli solari.

  1. Automotive

La maggior parte dei veicoli si affida a diversi componenti elettronici per funzionare correttamente. Questa tecnologia può quindi essere utilizzata in queste applicazioni. È possibile utilizzare segnali ad alta frequenza di RF e PCB HDI combinati con applicazioni di sensori. Questo è comune nel settore automobilistico.

Diverse tecnologie, come la tecnologia radar, si stanno facendo strada nell'industria automobilistica. Tutte queste tecnologie si basano su circuiti HDI.

Oltre a ciò, alcune applicazioni comuni, come i sistemi di gestione del motore, utilizzano questa tecnologia. Tra queste rientrano anche dispositivi di navigazione, video e audio.

  1. applicazioni aerospaziali

La precisione e la durata rendono l'HDI la scelta ideale per le applicazioni aerospaziali. Inoltre, i circuiti HDI sono in grado di resistere alle vibrazioni. Aerei e jet necessitano di circuiti in grado di resistere ad ambienti difficili.

Le schede a circuito stampato HDI garantiscono la sicurezza delle applicazioni aerospaziali. Queste applicazioni includono apparecchiature di monitoraggio come i sensori di pressione. Inoltre, l'accelerometro.

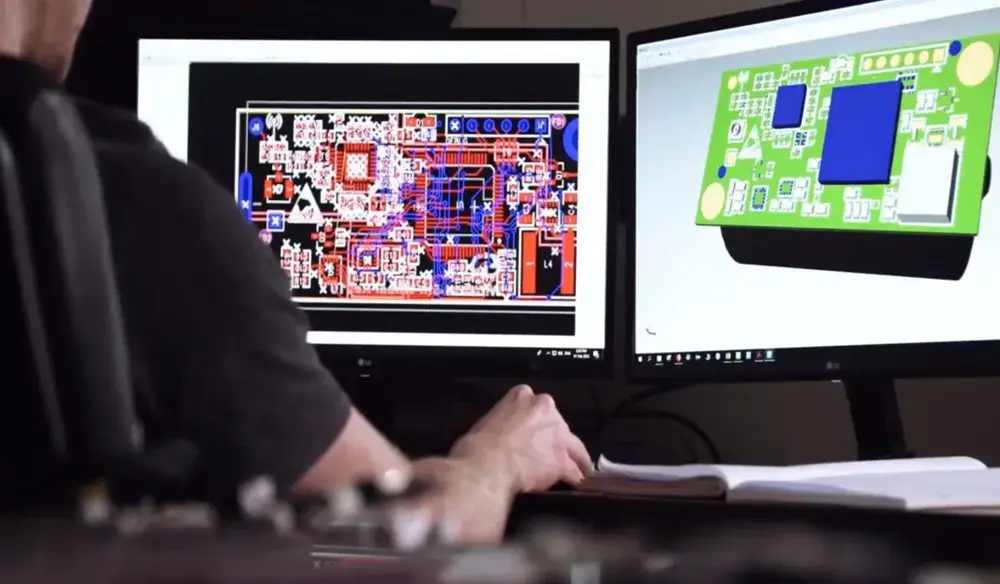

Suggerimenti per ottimizzare la progettazione di PCB HDI

Progettazione PCB HDI

  1. Quando si progetta una scheda HDI, è importante considerare attentamente i tipi di via utilizzati. Micro via, via cieche e via interrate possono ridurre i costi e i livelli di layer. Tuttavia, le vie through-hole, dog-bone e via-in-pad rendono la produzione più complessa. Scegliete la soluzione più adatta alle vostre esigenze di progettazione e al vostro budget.
  2. Siate anche selettivi con i componenti. L'HDI richiede meno componenti con spaziatura ridotta. Sebbene le prestazioni siano la cosa più importante, controllate anche l'imballaggio, la disponibilità e i tempi di consegna. Sostituire i componenti in una fase avanzata rallenta il processo e fa aumentare i costi.
  3. Posizionate i componenti con attenzione per ridurre al minimo stress non uniforme ed EMI. Troppi via raggruppati insieme possono deformare le schede e compromettere la resa. Inoltre, una spaziatura densa rischia di causare diafonia o rumore di segnale dovuto a capacità e induttanze parassite. Eseguite la modellazione in anticipo per individuare questi problemi.
  4. Prenditi del tempo per ottimizzare il routing. Le tracce HDI possono essere più strette, ma assicurati che le larghezze siano adatte alle prestazioni del segnale. Mantieni lunghezze brevi, impedenze costanti e fornisci piani di massa. Isola i segnali digitali, analogici e di alimentazione per prevenire interferenze.
  5. Infine, bilanciate la quantità di materiale e gli strati con la convenienza. Più strati o materiali particolari aumentano i costi di laminazione e foratura. Valutate i vantaggi in base ai vostri vincoli di budget.

Per scoprire maggiori dettagli sulla progettazione di PCB HDI, consulta il nostro altro blog: https://www.mokotechnology.com/hdi-pcb-design-guidelines/

Collaborare con il produttore di PCB HDI di fiducia

Quando si tratta di PCB avanzati, le schede ad alta densità di interconnessione (HDI) sono in una categoria a sé stante. La tecnologia HDI è robusta e versatile, in grado di soddisfare innumerevoli applicazioni. Quindi, se avete bisogno di una produzione affidabile di PCB HDI, MOKO Technology è la scelta ideale.

I nostri ingegneri qualificati vantano una profonda esperienza nella progettazione di circuiti stampati HDI e i nostri impianti di produzione sono all'avanguardia. Questa combinazione vincente ci permette di produrre circuiti stampati HDI sofisticati e ad alte prestazioni, in grado di soddisfare le vostre specifiche esigenze. Cliccate sull'immagine qui sotto per contattarci!
