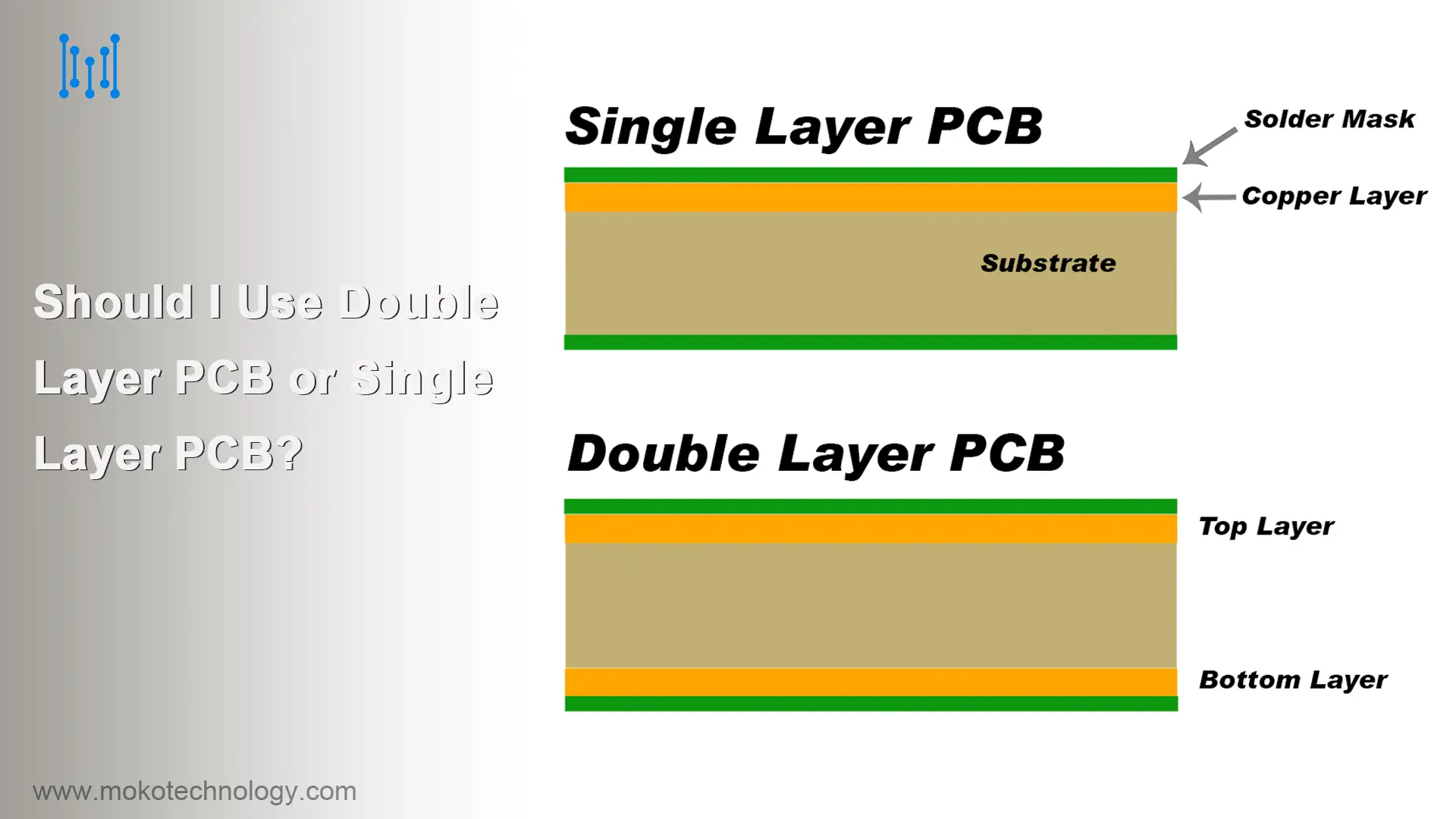

Dovrei usare PCB a doppio strato o PCB a strato singolo?

Li
Will è esperto di componenti elettronici, Processo di produzione PCB e tecnologia di assemblaggio, e ha una vasta esperienza nella supervisione della produzione e nel controllo di qualità. Sulla premessa di garantire la qualità, Will fornisce ai clienti le soluzioni di produzione più efficaci.
Contenuti

Prima di iniziare a progettare il tuo PCB, devi decidere se utilizzerai un doppio strato o un PCB a strato singolo. Li usiamo ampiamente entrambi nei dispositivi elettronici di tutti i giorni. Il tipo di PCB che usi dipende principalmente da cosa lo stai usando. Per dispositivi complessi, si consiglia di optare per PCB a doppio strato, mentre i PCB a strato singolo sono più adatti per dispositivi relativamente più semplici. In questo blog, elencheremo i vantaggi e i limiti di ciascuno tipo di circuito stampato, e spiega come scegliere tra di loro in base alle tue esigenze. Immergiamoci subito.

Cos'è il PCB a strato singolo?

I PCB a strato singolo hanno un materiale conduttore su un lato e i componenti sono posizionati sull'altro lato. Queste schede hanno solo uno strato di materiale conduttivo che è principalmente rame. Una scheda a strato singolo ha un materiale conduttivo, uno strato di substrato, una maschera protettiva per saldatura, e poi il serigrafia. Utilizziamo principalmente queste schede in semplici dispositivi elettronici.

I PCB a strato singolo trovano la loro nicchia in vari domini, grazie alla loro semplicità ed economicità. Queste schede sono spesso utilizzate nell'elettronica a basso costo, prototipazione, e progetti fai da te. La loro facilità di fabbricazione e convenienza li rendono ideali per dispositivi elettronici di base, come le calcolatrici, controlli remoti, e semplice elettronica di consumo. I PCB a strato singolo fungono anche da piattaforme eccellenti per progetti educativi e iniziative hobbistiche, dove le persone possono sperimentare progetti di circuiti e acquisire esperienza pratica

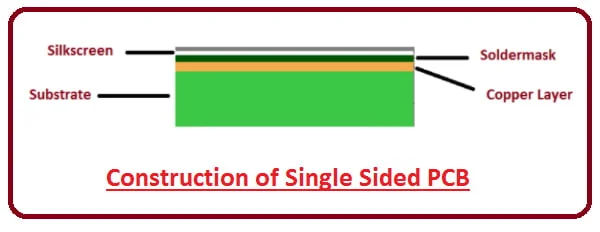

PCB monostrato

Cos'è il PCB a doppio strato?

I circuiti stampati a doppio strato hanno uno strato di substrato come i circuiti a strato singolo. però, le schede a doppio strato hanno due strati di metallo conduttivo, uno su ogni lato. Questa configurazione consente il posizionamento di componenti elettronici e l'instradamento delle tracce su entrambi i lati, aumentando così la densità e la funzionalità della scheda.

I PCB a doppio strato eccellono in scenari in cui sono necessari progetti di circuiti più sofisticati e densità di componenti più elevate. Queste schede ospitano un numero maggiore di componenti all'interno di uno spazio più compatto, rendendoli ideali per applicazioni come le telecomunicazioni, elettronica automobilistica, sistemi di controllo industriale, ed elettronica di consumo. I PCB a doppio strato forniscono una migliore integrità del segnale e capacità di riduzione del rumore, rendendoli adatti per circuiti ad alta velocità e applicazioni che richiedono prestazioni affidabili. Sono comunemente impiegati nell'elettronica avanzata, compresi i dispositivi medici, attrezzature aerospaziali, e sistemi elettronici complessi, dove precisione, affidabilità, e la miniaturizzazione sono fattori critici.

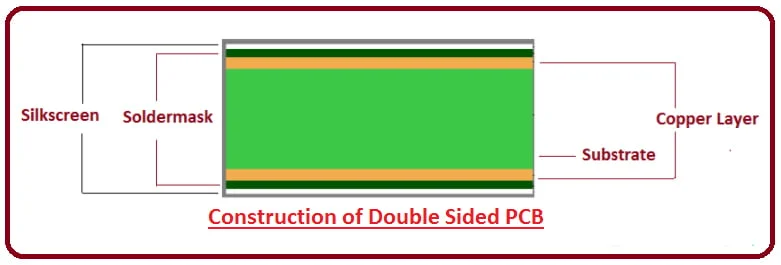

PCB a doppio strato

Pro e contro di PCB a strato singolo e doppio strato

Pro e contro dei PCB a strato singolo

Ci sono diversi vantaggi dei circuiti stampati a strato singolo, sono:

  • Costo più basso

I PCB a strato singolo offrono un notevole vantaggio in termini di costi rispetto ai PCB a doppio strato. Il loro design più semplice richiede meno risorse di produzione, con conseguente riduzione dei costi di produzione.

  • Progettazione e produzione più semplici

I PCB a strato singolo sono semplici da progettare e produrre rispetto al PCB a doppio strato. E non è necessario utilizzare attrezzature specializzate e manodopera qualificata.

  • Tecniche di produzione di massa

I PCB a strato singolo vengono spesso prodotti utilizzando tecniche di produzione di massa come la pannellatura. La pannellatura comporta il posizionamento di più PCB a strato singolo su un unico pannello più grande, consentendo la fabbricazione simultanea e l'uso efficiente dei materiali. Questa tecnica migliora l'efficienza e la scalabilità della produzione, rendendolo adatto per la produzione ad alto volume.

  • Tempi di consegna brevi

I pannelli monostrato hanno un processo di produzione semplice, che contribuisce a tempi di consegna relativamente brevi. Questo li rende una scelta ideale quando c'è un bisogno urgente di PCB in grandi quantità.

E i loro limiti includono:

  • Design semplicistico

Il design semplicistico dei PCB a strato singolo è la loro limitazione sostanziale. Un PCB a strato singolo non è sufficiente quando dobbiamo realizzare dispositivi complessi. I dispositivi non funzioneranno correttamente se i fili si incrociano. Quindi, il consiglio dovrebbe avere spazio sufficiente per accogliere tutto.

  • Velocità più lenta e capacità ridotta

La velocità e la potenza di queste schede sono influenzate anche dal loro numero limitato di connessioni. Hanno una bassa capacità operativa e quindi non hanno potenza sufficiente per determinate applicazioni.

  • Mancanza di densità dei componenti

I PCB a strato singolo possono avere difficoltà a contenere un gran numero di componenti. Questo può essere un limite quando si progettano circuiti elettronici complessi che richiedono numerosi componenti.

  • Sfide di percorso

Con un solo strato conduttivo, le tracce di instradamento possono essere più impegnative. Componenti e tracce devono essere accuratamente disposti e collegati per evitare di incrociare o sovrapporre le tracce, che può comportare lunghezze di traccia più lunghe e una maggiore resistenza.

Pro e contro dei PCB a doppio strato

Qui elenchiamo uno per uno i pro dei PCB a doppio strato:

  • Maggiore durata

I PCB a doppio strato mostrano una maggiore durata grazie ai loro strati aggiuntivi, portando a una struttura più spessa rispetto ai PCB a strato singolo. Questa maggiore durabilità consente ai PCB di resistere a condizioni difficili e ne prolunga la durata complessiva.

  • Utile per progetti più complicati

I dispositivi complessi che coinvolgono più componenti spesso richiedono un PCB a doppio strato. I doppi strati assicurano di avere spazio sufficiente per posizionare più componenti e collegarli.

  • Dimensioni ridotte e peso più leggero

L'impilamento degli strati uno sopra l'altro consente una maggiore densità di componenti in uno spazio più compatto. conseguentemente, questo design compatto si traduce in una riduzione del peso complessivo.

Anche, queste schede hanno contro tra cui:

  • Costi più elevati

È più costoso utilizzare schede a doppio strato e richiede più risorse. A parte questo, abbiamo bisogno di manodopera qualificata e attrezzature sofisticate.

  • Progettazione e produzione complicate

È più complicato progettare e produrre pannelli a doppio strato. Così, se ti mancano le risorse, potresti dover affrontare molti problemi durante il processo di produzione.

  • Tempi di consegna più lunghi

Poiché i pannelli a doppio strato sono più complicati, hanno un tempo di rotazione più lungo. Se si commette un errore durante il processo di produzione o se c'è un difetto nel design, sarà molto difficile rielaborare. Anche, aumenterà il costo complessivo.

  • Riparazioni complesse

I PCB a doppio strato sono molto affidabili, tuttavia, se si danneggiano, è molto difficile ripararli. Ciò è dovuto al loro design complesso. Un gran numero di componenti e le loro connessioni rendono molto difficile identificare e risolvere il problema.

Decidere tra PCB monostrato o doppio strato

Per prendere una decisione informata tra PCB monostrato e doppio strato, è essenziale valutare attentamente le vostre esigenze specifiche e determinare quale tipo di PCB è più adatto a soddisfarle. Puoi farlo ponendoti queste cinque domande:

Di quale livello di funzionalità avrei bisogno?

Dovresti usare PCB a doppio strato se ne hai bisogno per applicazioni complesse.

Qual è la dimensione massima che può essere la tavola?

I pannelli a doppio strato hanno dimensioni inferiori e hanno prestazioni migliorate.

La durabilità è una priorità fondamentale?

Dovresti usare PCB a doppio strato se la risposta è Sì.

Qual è il mio budget?

Se hai un budget modesto, quindi i PCB a strato singolo sono la scelta migliore.

Quanto velocemente ho bisogno dei PCB?

I PCB monostrato hanno un tempo di rotazione più breve rispetto ai PCB a doppio strato.
