Na era tecnológica atual, a necessidade de dispositivos eletrônicos compactos e eficientes levou ao desenvolvimento de técnicas avançadas de encapsulamento. Uma dessas inovações que ganhou destaque significativo é o encapsulamento BGA. Neste blog, examinaremos mais de perto os diferentes tipos de encapsulamentos BGA e forneceremos insights sobre como escolher um encapsulamento de matriz de esferas que atenda às necessidades específicas do seu projeto.

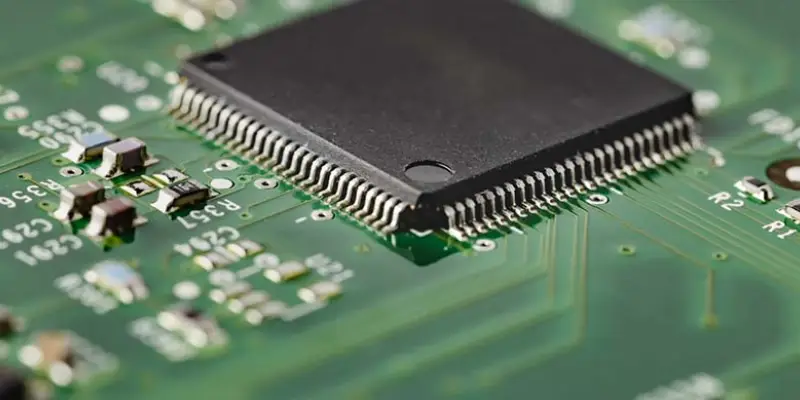

O que é Ball Grid Array (BGA)?
Ball Grid Array (BGA) é um tipo de tecnologia de encapsulamento de circuitos integrados (CI) utilizada em dispositivos eletrônicos. Trata-se de um método de encapsulamento de montagem em superfície, no qual o circuito integrado ou chip é montado diretamente em uma placa de circuito impresso. Em um encapsulamento BGA, a superfície inferior do chip possui um conjunto de pequenas esferas de solda, normalmente feitas de ligas de estanho-chumbo ou sem chumbo. As esferas de solda desempenham um papel crucial no estabelecimento de conexões elétricas e mecânicas entre o chip e a placa de circuito impresso. O número de esferas de solda pode variar de algumas dezenas a milhares, dependendo do tamanho e da complexidade do chip. Os encapsulamentos BGA oferecem inúmeras vantagens em relação às tecnologias mais antigas, tornando-os altamente desejáveis na indústria eletrônica atual.
A vantagems de Ball Grid Array
- Maiores densidades de pinos
Os encapsulamentos BGA permitem densidades de pinos mais altas, possibilitando a integração de mais funcionalidades em encapsulamentos menores. O uso de um conjunto de esferas de solda na parte inferior do encapsulamento proporciona um maior número de pontos de conexão, maximizando o espaço disponível na placa. Isso torna os BGAs ideais para aplicações com espaço limitado, como dispositivos portáteis ou placas de circuito densamente povoadas.
- Melhor desempenho elétrico
Os encapsulamentos BGA proporcionam desempenho elétrico aprimorado em comparação aos métodos de encapsulamento convencionais. O design dos BGAs permite caminhos de sinal mais curtos, reduzindo a indutância, a capacitância e a resistência. Isso resulta em velocidades de sinal mais altas e melhor integridade do sinal, tornando-os adequados para aplicações de alta velocidade. As perdas elétricas reduzidas nos BGAs contribuem para a melhoria do desempenho geral do sistema.
- Facilidade de Fabricação
Os pacotes BGA são adequados para processos de fabricação automatizados. O conjunto consistente de esferas de solda na parte inferior do pacote simplifica o posicionamento e o processo de soldagem, reduzindo o tempo de montagem e melhorando a eficiência da produção. Os pacotes BGA podem ser manuseados usando equipamento de tecnologia de montagem em superfície (SMT), tornando-os compatíveis com os processos de fabricação padrão.
- Flexibilidade de design
Os encapsulamentos BGA oferecem flexibilidade de projeto, permitindo capacidades aprimoradas e tamanho compacto. O tamanho compacto dos BGAs permite que os projetistas criem dispositivos eletrônicos menores e mais elegantes sem comprometer o desempenho. Além disso, a capacidade de rotear sinais de alta densidade e planos de potência sob o encapsulamento simplifica o layout da placa e facilita projetos de circuitos mais eficientes.
- Custos Reduzidos
Embora inicialmente os encapsulamentos BGA possam parecer mais caros do que algumas opções de encapsulamento tradicionais, eles oferecem benefícios de custo a longo prazo. As maiores densidades de pinos e os tamanhos menores de encapsulamento dos BGAs contribuem para a redução dos custos de material e da necessidade de espaço na placa. Além disso, o desempenho elétrico e as características térmicas aprimorados dos BGAs podem levar à economia geral de custos do sistema, permitindo maior eficiência e reduzindo a necessidade de medidas adicionais de resfriamento.

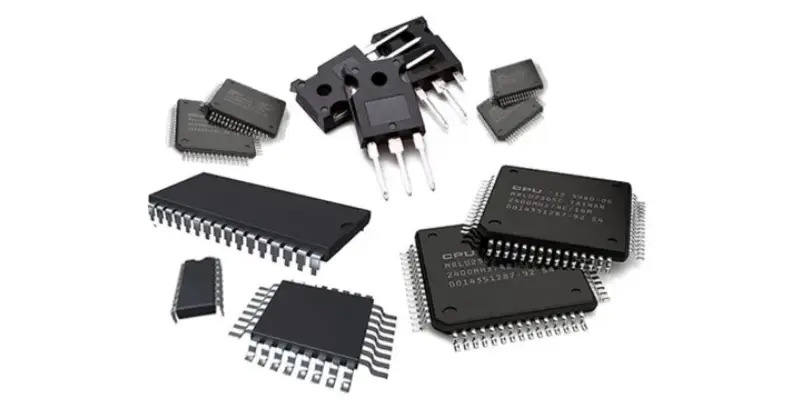

Lista de tipos comuns de pacotes BGA
BGA de plástico (PBGA)
O Plastic Ball Grid Array é um tipo de encapsulamento BGA com corpo de plástico. Ele combina OMPAC (suporte de matriz de almofada sobremoldada) e tecnologias GTPAC (glob to pad array carrier) para fornecer uma solução econômica e de alta densidade. O núcleo do PBGA é feito de resina bismaleimida triazina (BT). Com um conjunto de aproximadamente 200 a 500 esferas, este tipo de BGA é versátil e adequado para uma ampla gama de aplicações.
Cerâmica BGA (CBGA)
O material base do substrato é cerâmico, tornando-os adequados para a tecnologia de chips de microprocessadores de computador. Ao contrário da soldagem por fio, os BGAs cerâmicos empregam o método de interconexão "Flip Chip" e utilizam um encapsulamento multicamadas. Comparados aos PBGAs baseados em FR-4, os BGAs cerâmicos apresentam um coeficiente de expansão térmica (CTE) menor, resultando em menor tensão nas juntas soldadas.
Fita BGA (TBGA)
O encapsulamento TBGA encontra sua aplicação em cenários que exigem uma solução BGA mais fina. Os encapsulamentos TBGA oferecem uma alternativa mais fina aos BGAs convencionais, garantindo desempenho elétrico e térmico ideal. Na montagem com a face para cima, utiliza-se a tecnologia wire bonding, enquanto a montagem com a face para baixo utiliza a tecnologia flip chip. Os TBGAs se destacam em dissipação térmica, exibem confiabilidade excepcional no nível do PCB, mantêm uma superfície plana em uma ampla faixa de temperatura e apresentam linhas e espaçamento finos no substrato. Esses atributos diferenciam os TBGAs dos PBGAs, principalmente em termos de wire bonding.
Chip Flip BGA (FC-BGA)
Os encapsulamentos FCBGA utilizam a tecnologia flip-chip, na qual o circuito integrado é invertido e montado com a face para baixo no substrato. Isso permite comprimentos de interconexão mais curtos, reduzindo perdas elétricas e possibilitando velocidades mais altas. Os FCBGAs são comumente usados em aplicações que exigem encapsulamento de alto desempenho e alta densidade, como processadores e placas gráficas de alta velocidade.
Metal BGA (MBGA)
Os MBGAs possuem um substrato de cobre/poliamida como material base, o que os diferencia dos BGAs tradicionais que utilizam isolantes de resina epóxi. Essa composição exclusiva aprimora significativamente as propriedades de condução elétrica dos MBGAs, elevando-os a novos patamares de desempenho. A planura da superfície de poliamida facilita a implementação de padrões complexos de passo de aletas, permitindo projetos de circuitos otimizados. Os MBGAs são altamente confiáveis e se destacam na operação em frequências mais altas, particularmente acima de 500 MHz. Os chips nos MBGAs são posicionados com a face para baixo e utilizam técnicas de wire bonding para fins de interconexão.
Micro-BGA
Micro BGA é uma tecnologia compacta de encapsulamento para montagem em superfície, empregada na montagem de circuitos integrados (CIs) e componentes eletrônicos. Ela ocupa pouco espaço e utiliza um conjunto de pequenas esferas de solda sob o encapsulamento para fornecer conexões elétricas e suporte mecânico. Os encapsulamentos Micro BGA são ideais para aplicações com espaço limitado e alta necessidade de pinos, pois permitem montagem de alta densidade em placas de circuito impresso (PCBs). São comumente usados em dispositivos móveis, laptops e outros dispositivos eletrônicos compactos.
Fatores a considerar ao escolher pacotes BGA
Escolher um pacote que atenda às necessidades e restrições específicas do seu projeto pode garantir desempenho e confiabilidade ideais. E há vários fatores cruciais a serem considerados ao escolher um pacote BGA:
Tamanho do pacote: O tamanho do pacote BGA deve ser compatível com o espaço disponível na placa e o nível de integração desejado.
Número de pinos: O número de pinos necessários para sua aplicação deve ser considerado ao escolher um encapsulamento BGA. Encapsulamentos com maior número de pinos oferecem mais recursos de E/S, mas podem exigir uma placa maior.
Características térmicas: A condutividade térmica e as capacidades de dissipação do pacote BGA devem corresponder aos requisitos térmicos do CI e do sistema.
Requisitos elétricos: Considere os requisitos de desempenho elétrico da sua aplicação, como integridade do sinal, ruído e considerações de potência. Diferentes pacotes BGA podem ter características elétricas variadas.
Confiabilidade: Avalie a confiabilidade e a robustez do encapsulamento BGA, especialmente se sua aplicação for exposta a condições ambientais adversas ou sofrer estresse mecânico. Encapsulamentos cerâmicos são geralmente mais robustos e confiáveis do que os de plástico.
Trabalhando com An Experiente Fabricante
Trabalhar com um fabricante contratado com experiência no manuseio de conjuntos BGA é crucial. A montagem de BGA requer equipamentos especializados, experiência e controle de processo. Um fabricante experiente compreenderá os desafios únicos associados à montagem de BGA, como o posicionamento preciso das esferas, o gerenciamento térmico e a garantia da integridade adequada da junta de solda. Ele pode oferecer orientação valiosa e mitigar riscos potenciais, garantindo a integração bem-sucedida de BGA em seu produto. A MOKO Technology, uma importante fabricante de PCBs com sede na China, é especializada em fornecer soluções confiáveis. Serviços de montagem de PCB BGA. Com nossa experiência no manuseio de uma ampla variedade de pacotes BGA, garantimos procedimentos de teste meticulosos para manter os mais altos padrões de qualidade. Entre em contato para saber mais detalhes.
