Os avanços na tecnologia continuam a expandir os limites da Design PCB, exigindo layouts menores e mais complexos. Quando se trata de criar conexões complexas dentro de uma placa de circuito, duas técnicas se destacaram: via cega e via enterrada. Essas tecnologias inovadoras de via revolucionaram a forma como os sinais elétricos fluem através das placas de circuito, permitindo maior densidade e melhor desempenho. Neste blog, exploraremos os recursos e as aplicações das vias cegas e vias enterradas, compararemos as diferenças entre elas e forneceremos insights sobre como escolher a via certa para o layout do seu PCB.
O que é Blind Via?
Uma via cega é um tipo de furo perfurado usado em placas de circuito impresso (PCBs) que conecta as camadas externas da placa a uma ou mais camadas internas adjacentes. Ao contrário de uma via passante que atravessa toda a placa, uma via cega se estende apenas parcialmente para dentro da PCB e não emerge do lado oposto. Ela permite o roteamento de sinais ou conexões de energia entre camadas específicas, economizando espaço valioso na placa. Vias cegas são normalmente fabricadas usando técnicas especializadas de perfuração e galvanoplastia para atingir a profundidade e a conexão desejadas.
Aplicações de Vias Cegas
As vias cegas encontram amplas aplicações em vários setores onde as restrições de espaço e projetos de circuitos de alta densidade são cruciais. Aqui estão algumas aplicações notáveis:
Dispositivos móveis: Com a demanda cada vez maior por dispositivos móveis menores e mais compactos, as vias cegas permitem a interconexão eficiente de redes complexas PCBs multicamadas encontrados em smartphones, tablets e dispositivos vestíveis.
Comunicação de alta velocidade: Vias cegas desempenham um papel crucial em sistemas de comunicação de alta velocidade, como roteadores, switches e equipamentos de rede. Elas facilitam a transmissão de sinais entre diferentes camadas da placa de circuito impresso, reduzindo a distorção do sinal e melhorando a integridade geral do sinal.
Eletrônicos de Consumo: De consoles de jogos a câmeras digitais, os eletrônicos de consumo frequentemente dependem de vias cegas para alcançar a miniaturização sem sacrificar o desempenho. Essas vias permitem que os designers criem circuitos complexos e densamente compactados, aprimorando a funcionalidade e reduzindo o tamanho do produto final.
O que é enterrado via?
Vias enterradas são furos perfurados que conectam apenas as camadas internas de uma placa de circuito impresso multicamadas, sem se estenderem para as camadas externas. Elas são totalmente encapsuladas dentro da placa de circuito impresso e não podem ser acessadas por nenhum dos lados da placa. Vias enterradas são usadas para interconectar camadas internas, permitindo interconexões multicamadas complexas, mantendo a integridade do sinal e minimizando a perda de sinal. Elas são especialmente úteis em projetos onde a manutenção de uma superfície externa contínua é crucial, como em aplicações de alta velocidade e alta frequência.
Aplicações de Vias Cegas
Vias enterradas oferecem vantagens exclusivas em aplicações específicas que exigem maior confiabilidade e desempenho de sinal:
Interconexões de alta densidade: Vias enterradas são comumente empregadas em interconexões de alta densidade, onde múltiplas camadas de circuitos precisam ser interconectadas, mantendo a integridade do sinal. São frequentemente utilizadas em PCBs avançados para aplicações aeroespaciais e de defesa, dispositivos médicos e computação de alto desempenho.
Aplicações de RF/Micro-ondas: Vias enterradas desempenham um papel crítico em circuitos de RF/micro-ondas, onde a perda de sinal e a interferência devem ser minimizadas. Essas vias fornecem um caminho de impedância controlado e estável para sinais de alta frequência, melhorando o desempenho geral de sistemas de comunicação sem fio, sistemas de radar e comunicações via satélite.
Aplicações de Alta Confiabilidade: Indústrias como automotiva, aeroespacial e de automação industrial exigem placas de circuito robustas e confiáveis. Vias enterradas oferecem maior resistência mecânica e resistência a fatores ambientais como temperatura e umidade, tornando-as adequadas para aplicações onde durabilidade e longevidade são essenciais.
Vantagens e desvantagens do uso de via cega e via enterrada
Diferenciais
- Maior densidade
Vias cegas permitem conexões entre camadas externas e internas, economizando espaço valioso na placa. Elas permitem que os projetistas alcancem maior densidade de circuitos e layouts de PCB mais compactos.
- Custo de fabricação reduzido
Vias cegas podem ajudar a reduzir o custo de fabricação de PCBs, minimizando o número de camadas necessárias para o roteamento. Essa redução na contagem de camadas pode levar à economia de custos em termos de material, processos de fabricação e tempo total de produção.
- Desempenho de sinal aprimorado
Ao reduzir o comprimento da via, as vias cegas ajudam a minimizar a distorção do sinal e a melhorar a integridade do sinal. Elas podem ser posicionadas estrategicamente para otimizar os caminhos do sinal e minimizar a interferência.
Desvantagens
- Dificuldade de fabricação
O uso de vias cegas exige operações precisas de perfuração e galvanização, o que pode resultar em maiores custos de fabricação e na complexidade da placa de circuito impresso. Alcançar a profundidade e a precisão desejadas em processos de perfuração e galvanização por vias cegas exige equipamentos e experiência especializados, o que pode gerar custos adicionais.
- Restrições de contagem de camadas
Vias cegas podem impor restrições ao número de camadas que podem ser utilizadas em um projeto de PCB. Como as vias cegas conectam apenas as camadas externas a camadas internas específicas, elas limitam o número de camadas disponíveis para roteamento e interconexão.

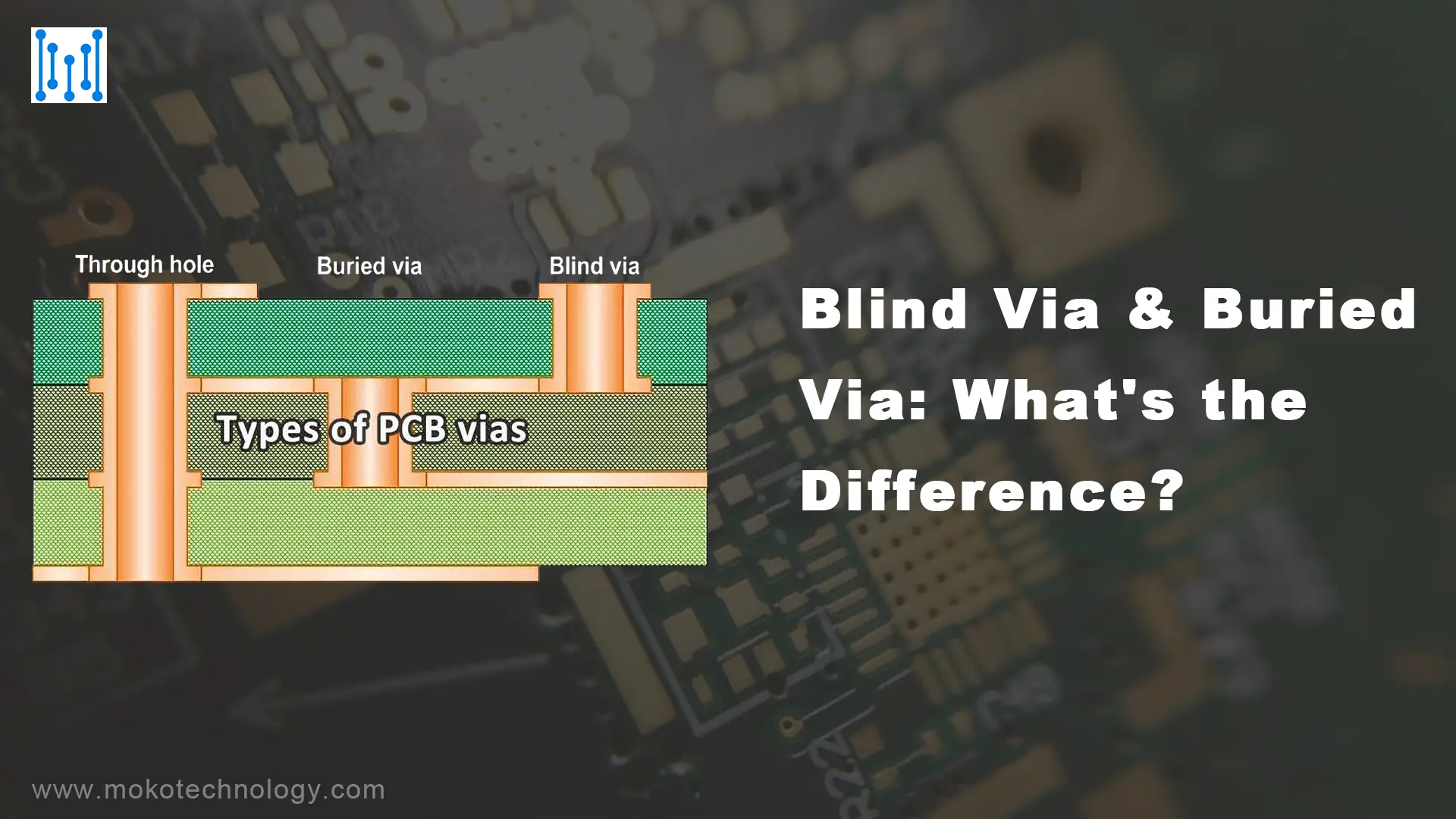

As diferenças entre via cega e via enterrada
- Objetivo e Função
Vias Cegas: Vias cegas são usadas principalmente para conectar as camadas externas de uma PCB a uma ou mais camadas internas adjacentes. Elas permitem que os sinais passem por diferentes camadas, economizando espaço valioso na placa. Vias cegas ajudam a alcançar designs de circuitos de maior densidade em PCBs.
Vias enterradas: Vias enterradas são usadas exclusivamente para interconectar camadas internas de uma placa de circuito impresso multicamadas. Elas não se conectam às camadas externas. Vias enterradas são eficazes para obter interconexões multicamadas complexas, mantendo a integridade do sinal e minimizando a perda de sinal.
- Complexidade de Manufatura
Via Cega: A fabricação de vias cegas envolve a perfuração a partir da camada externa e a parada em uma camada interna específica. São necessárias técnicas especiais de perfuração e galvanização, incluindo processos de perfuração e galvanização em profundidade controlada, para criar a estrutura de via cega desejada. Essa complexidade pode impactar o tempo e o custo de fabricação.
Vias enterradas: A fabricação de vias enterradas envolve a perfuração entre as camadas internas, normalmente após a laminação de todas as camadas internas. Essa perfuração é seguida por um processo de galvanização para criar a estrutura da via. Vias enterradas podem ser mais complexas de fabricar em comparação com vias cegas devido à necessidade de perfuração e galvanização precisas dentro do empilhamento multicamadas.
- Flexibilidade de design
Via Cega: Vias cegas oferecem maior flexibilidade de projeto, pois conectam as camadas externas a camadas internas específicas. Os projetistas têm maior controle sobre o posicionamento e o roteamento das vias cegas para otimizar os caminhos do sinal e minimizar a interferência.
Vias enterradas: Vias enterradas oferecem menos flexibilidade de projeto, pois se limitam à interconexão de camadas internas. Seu posicionamento e roteamento são determinados pela configuração específica de camadas da placa de circuito impresso.
- Considerações sobre custos
Vias cegas: Vias cegas podem ser mais caras em comparação com vias passantes tradicionais devido às etapas adicionais de fabricação envolvidas em sua criação. A complexidade dos processos de perfuração e galvanização de vias cegas pode contribuir para custos de fabricação mais elevados.
Vias enterradas: Vias enterradas também podem aumentar o custo de fabricação de uma PCB, especialmente em casos que exigem empilhamentos multicamadas complexos. Os processos de perfuração e galvanoplastia para vias enterradas podem aumentar o custo total de fabricação. Geralmente, vias enterradas tendem a ter custos de fabricação mais elevados em comparação com vias cegas. O processo de fabricação de vias enterradas é mais complexo e envolve etapas adicionais em comparação com vias cegas.
Escolha a via adequada para o layout do seu PCB
É necessária uma análise cuidadosa de vários fatores ao escolher entre vias cegas e vias enterradas para o seu projeto de PCB. Para determinar a melhor opção de via, você deve avaliar os requisitos específicos do seu projeto, como restrições de espaço, necessidades de integridade do sinal e capacidades de fabricação. Se o espaço for limitado e você precisar de roteamento de alta densidade, as vias cegas são uma escolha adequada, pois conectam as camadas externa e interna, economizando espaço na placa. Por outro lado, se a integridade do sinal for crítica, especialmente para sinais de alta frequência ou sensíveis, as vias enterradas oferecem melhor desempenho, pois são totalmente encapsuladas dentro da PCB. Além disso, é essencial avaliar as capacidades e limitações do fabricante da sua PCB, incluindo sua capacidade de lidar com vias cegas ou enterradas, tamanhos mínimos de furos e relações de aspecto. Tecnologia MOKO, um fabricante líder de PCB, oferece ampla experiência em Vias PCB. Com nossas capacidades e experiência avançadas, fornecemos soluções confiáveis para vias de PCB, garantindo desempenho e qualidade ideais em seus projetos de PCB.
