A correspondência de impedância tornou-se um pilar fundamental da Integridade do Sinal no reino de PCB de alta velocidade Design. Os dispositivos eletrônicos do futuro estão se aproximando dos limites de velocidade e desempenho, e a distorção e a reflexão devem ser mantidas no mínimo absoluto. Neste blog, discutiremos em detalhes o que é o casamento de impedância, sua necessidade e como alcançá-lo no projeto de PCBs.

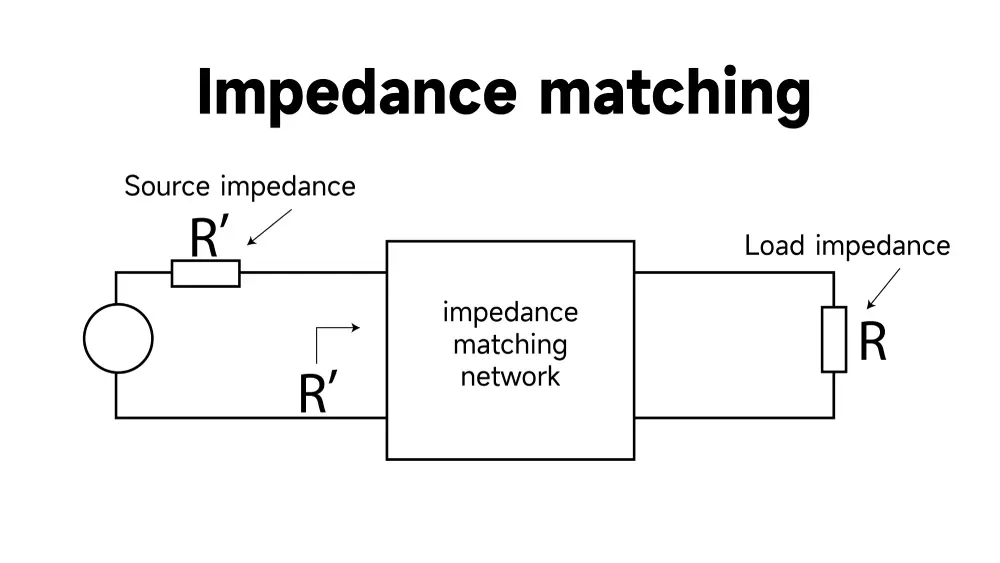

O que é casamento de impedância?
O casamento de impedâncias é a prática que garante que a impedância da carga corresponda à impedância característica da linha de transmissão em uma placa de circuito. Esse alinhamento elimina reflexões de sinal, permitindo que a energia seja totalmente absorvida pela carga sem distorção ou perda. No projeto de PCBs, a impedância é a oposição total que um circuito oferece a uma corrente alternada e é medida em ohms ou Ω (ohm). Se as impedâncias forem descasadas, parte do sinal será refletida de volta, o que causaria vários problemas, como distorção, overshoot e zumbido.
Diferença entre impedância controlada e casamento de impedância
Quando falamos sobre casamento de impedância, o termo que nos vem à mente é impedância controlada. São dois objetos separados ou são pseudônimos um do outro? Na verdade, eles servem para outros propósitos.
A impedância controlada visa sempre manter a mesma impedância na linha de transmissão, utilizando geometria de traço adequada e seleção de material. O casamento de impedância busca transferir a máxima potência entre os componentes interligados por meio do alinhamento das impedâncias da fonte e da carga.
Por que a correspondência de impedância é essencial no projeto de PCB de alta velocidade?
O casamento de impedâncias é muito importante no projeto de PCBs de alta velocidade para resolver a maioria dos desafios fundamentais de integridade de sinal. O sinal é limpo quando as impedâncias são devidamente casadas entre os componentes e as linhas de transmissão, pois as reflexões do sinal que causam degradação e distorção são minimizadas. Além disso, as impedâncias casadas proporcionam a máxima transferência de potência entre os elementos conectados, minimizando a perda de energia, o que é muito importante em aplicações de alta frequência. Além disso, o casamento de impedâncias também garante a integridade do sinal livre de ruídos e overshoots. Em sistemas de alta frequência e RF, os efeitos na linha de transmissão são significativos e mesmo uma pequena incompatibilidade tem um impacto considerável no desempenho, podendo o sistema falhar ou se tornar instável.
Principais fatores que afetam a correspondência de impedância
Os seguintes fatores produzem um efeito na correspondência de impedância durante o projeto do PCB:
- Geometria dos traços: As dimensões dos traços da placa de circuito impresso (PCB) devem receber atenção especial durante o projeto, pois influenciam diretamente os níveis de impedância. Traços mais largos diminuem a impedância, enquanto os mais finos a aumentam.
- Materiais: O requisito mais importante para o controle bem-sucedido da impedância reside na seleção de Material de substrato de PCB. Para projetos padrão, o FR-4 é um material adequado, mas os laminados Rogers são preferidos para projetos que exigem frequência.
- Planos de Referência: A distância entre o traço e o plano de referência também afeta a impedância. A impedância diminui quando os planos se aproximam, mas aumenta com distâncias de separação maiores.
- Propriedades Dielétricas: O valor de constante dielétrica(εr) em materiais de PCB afeta o comportamento de propagação do sinal e a impedância. Constantes dielétricas mais altas diminuem a impedância, mas podem resultar em atenuação do sinal.
- Tempo de subida/descida do sinal: a velocidade das bordas do sinal afeta o controle de impedância porque bordas de sinal rápidas (tempos curtos de subida ou descida) precisam de um gerenciamento de impedância mais rigoroso para interromper efeitos de reflexão e deterioração do sinal.

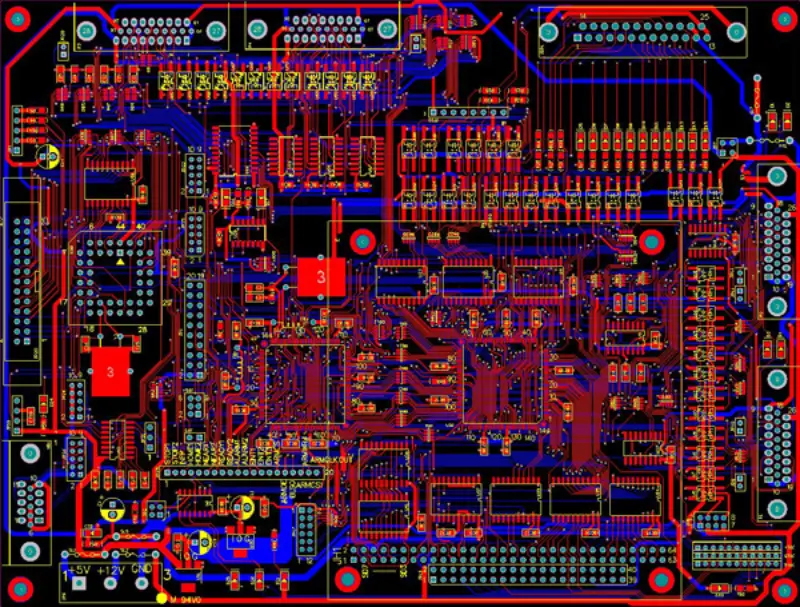

5 métodos para obter correspondência de impedância em projetos de PCB
A implementação de técnicas específicas torna-se essencial para alcançar o casamento de impedância bem-sucedido durante o projeto de PCBs. Aqui estão 5 abordagens eficazes:
- Otimize a largura e o espaçamento dos traços: As dimensões da largura e do espaçamento dos traços da PCB determinam como a impedância se desenvolve no sistema. Softwares especializados permitem que os projetistas realizem cálculos para esses parâmetros, enquanto devem levar em conta a constante dielétrica e a espessura do cobre para obter os valores de impedância adequados.
- Selecione Materiais Dielétricos Adequados: O material laminado da placa de circuito impresso (PCB) deve ser selecionado com propriedades dielétricas controladas, que possam fornecer características de impedância uniformes em toda a placa. Os materiais selecionados reduzem as flutuações de desempenho que ocorrem devido a mudanças de temperatura e umidade.
- Desenvolver uma Arquitetura de Camadas Estratégicas: Um empilhamento estratégico de camadas é essencial para o gerenciamento de impedância, pois contribui diretamente para o controle da impedância. As camadas de sinal devem ser posicionadas entre os planos de terra, de modo a criar caminhos de retorno estáveis que diminuam a diafonia e estabeleçam uma impedância uniforme.
- Aplicar Técnicas de Terminação: Aplicar técnicas de terminação é um método útil para aprimorar o casamento de impedância do sinal, o que também pode reduzir as reflexões do sinal. Quanto a qual método usar, terminação em série ou em paralelo? Você deve escolher com base nos requisitos do circuito e nas características da linha de transmissão.
- Integrar Redes de Casamento de Impedância: Engenheiros integram redes de casamento de impedância adicionando resistores, capacitores e indutores durante o projeto da placa de circuito impresso. Essas redes funcionam estrategicamente para casar os valores de impedância entre a fonte, a linha de transmissão e a carga.
Conclusão
Para o sucesso do projeto de PCBs de alta velocidade, o casamento de impedâncias ainda desempenha um papel crucial na garantia da integridade do sinal, na transferência eficiente de energia e também na redução da interferência eletromagnética. Este blog fornece insights sobre como obter o casamento de impedâncias em PCBs e destaca as considerações de projeto que os engenheiros devem considerar ao longo do processo de desenvolvimento. A MOKO Technology fornece serviços de projeto e fabricação de PCBs, dedicando foco excepcional aos padrões de casamento de impedâncias. Se você ainda tem dúvidas sobre o casamento de impedâncias em PCBs, chegar até nós—nossos especialistas estão aqui para ajudar.
