В то время как большинство людей сосредотачиваются на компонентах и медных дорожках, из которых состоят печатные платы, есть невоспетый герой, который часто остается незамеченным: паяльная маска для печатных плат. В этом блоге мы рассмотрим роль паяльной маски для печатных плат, типы паяльной маски, различные цвета паяльной маски для печатных плат и то, как они наносятся на плату.
Что такое паяльная маска для печатной платы?
Паяльная маска для печатных плат — это защитное покрытие, наносимое на поверхность печатной платы во время пайки. Процесс изготовления печатных плат. Цвет, который мы видим на печатных платах, на самом деле является слоем паяльной маски. Основная функция этого слоя — защищать печатную плату от внешних загрязнений, таких как пыль, влага и окисление, а также предотвращать паяные мосты в процессе пайки. Паяльная маска действует как барьер, гарантируя, что припой прилипнет только к обозначенным областям, гарантируя правильное размещение компонентов и электрические соединения.
Назначение паяльной маски
- Он защищает печатную плату от влаги, а также от загрязнений, которые могут вызвать окисление и коррозию медных дорожек на плате, что может повлиять на электрические характеристики платы.
- Он помогает защитить плату от внешних воздействий, а также предотвратить короткие замыкания за счет изоляции медных дорожек.
- Помогает избежать случайных паяных соединений во время пайки компонентов, предотвращая короткие замыкания.
- Минимизирует износ поверхностей колодок (например, ЭНИГ и HASL) в местах, не требующих пайки.
- Это придает печатной плате эстетичный вид, и она доступна в различных цветах в соответствии с вашим дизайном.
Различные типы паяльной маски для печатных плат
В производстве печатных плат используются четыре основных типа паяльных масок, каждый из которых имеет свои отличительные свойства и преимущества:
Жидкая эпоксидная паяльная маска
Традиционный и экономичный выбор, жидкая эпоксидная паяльная маска наносится методом трафаретной печати. После распределения жидкой маски по печатной плате мы отверждаем ее под воздействием тепла, достигая прочной адгезии к поверхности. Этот вид маскировки обеспечивает очень хорошую защиту печатной платы от химикатов и тепла в суровых условиях.
Жидкая паяльная маска для фотоизображения (LPI)
Маски для пайки LPI поставляются в виде жидкой эпоксидной смолы, которая реагирует на ультрафиолетовый (УФ) свет. После того, как физическая маска была нанесена на печатную плату и подвергнута воздействию УФ света через фотошаблон, маска затвердеет. И когда неэкспонированные участки смываются, остается точный и ровный слой.
Сухая пленочная паяльная маска (DFSM)
Сухая пленочная паяльная маска представляет собой лист, используемый для покрытия поверхности печатной платы с помощью ламинирования. Этот метод обеспечивает отличную однородность толщины, что делает его хорошим выбором для гибкие схемы и другие специальные применения. Хотя материал дороже жидких масок, DFSM более экологичен, так как не требует жидких растворителей.
Верхняя и нижняя маски
Этот тип паяльной маски относится к нанесению масок на каждую сторону печатной платы, что не является специальным типом материала. Он подходит для сложных многослойных печатных плат, которые могут иметь особые требования к каждой стороне.
Используемый материал паяльной маски
Для формирования паяльных масок обычно используются эпоксидная смола, полиимид или акрил. Наиболее распространенные паяльные маски на основе эпоксидной смолы прочны, химически и термически устойчивы и хорошо сцепляются, что делает их пригодными для общего применения. В условиях высоких температур полиимидные маски превосходны, и они являются выбором номер один для аэрокосмических и военных применений. Акриловые маски менее долговечны, но дешевле. Выбор материала зависит от конкретных требований к схеме и ожидаемых условий производства и эксплуатации.

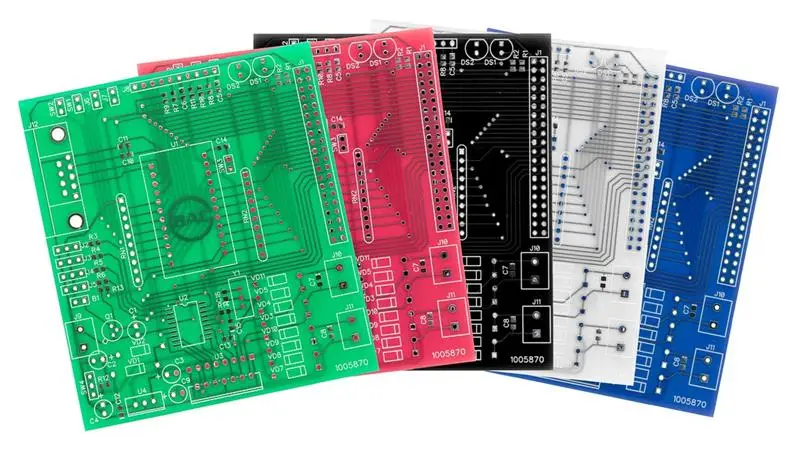

5 популярных цветов паяльной маски
Зеленая паяльная маска
Сегодня зеленая паяльная маска по-прежнему широко используется, поскольку она имеет хорошие характеристики видимости и хороший контраст с белым текстом шелкографии. Зеленые маски доступны в матовом или глянцевом исполнении и особенно полезны для процессов проверки и просмотра качества изготовления благодаря четкой видимости следов.
Синяя паяльная маска
Синие паяльные маски отлично подходят для шелкографии, но могут потребовать особого освещения для проверки трассировки. Их часто выбирают, потому что они выглядят очень хорошо, особенно вместе с ЖК-дисплеем, но на них легче заметить грязь.
Черная паяльная маска
Черная паяльная маска эстетически хороша, характеризуется умеренной видимостью. Мы можем видеть компоненты и этикетки на ней без труда, хотя тень может скрывать следы. С другой стороны, она может столкнуться с проблемами терморегулирования.
Белая паяльная маска
Белые маски создают визуально броские доски, но могут усложнить осмотр, скрывая следы, особенно при прямом освещении. Однако они обеспечивают исключительный контраст с черной шелкографической маркировкой.
Красная паяльная маска
Отличная видимость и контрастность делают красную паяльную маску действительно популярным выбором. Они менее контрастны, чем зеленые платы, но предлагают более свежий и современный вид. Красные платы также хорошо подходят для шелкографии.

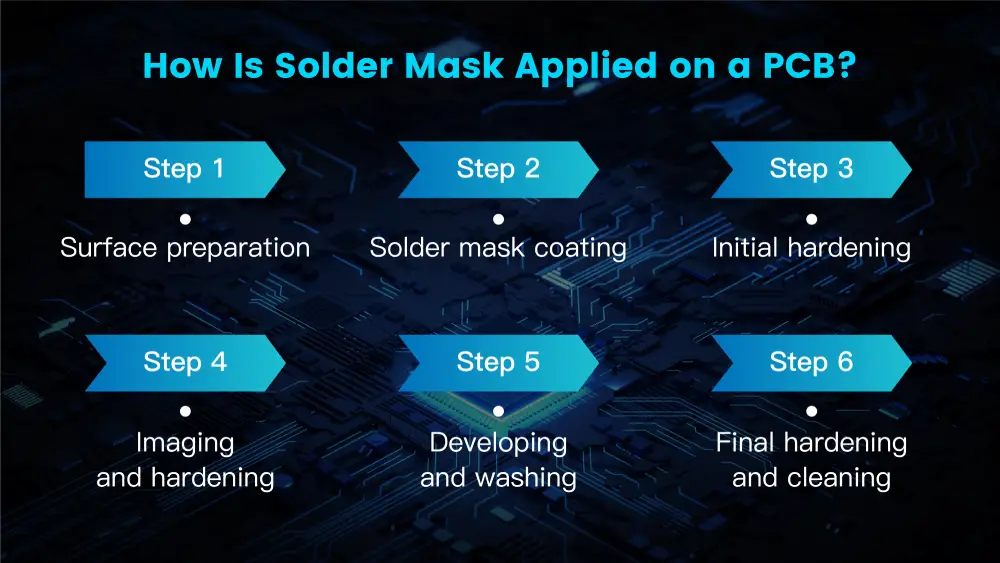

Как наносится паяльная маска на печатную плату?
Шаг 1: Подготовка поверхности
Печатная плата тщательно очищается от грязи и загрязнений и высушивается для обеспечения надлежащей адгезии паяльной маски.
Шаг 2: Нанесение паяльной маски
Загрузите плату в вертикальный коутер, затем нанесите на нее чернила паяльной маски. Толщина покрытия зависит в первую очередь от требований к применению и надежности.
Шаг 3: Первоначальное затвердевание
В этом процессе происходит частичное отверждение паяльной маски, чтобы сохранить покрытие твердым. Таким образом, нежелательные области маски на этапе проявления могут быть легко удалены.
Шаг 4: Визуализация и укрепление
Зоны маски определяются фотопленкой, протравленной лазером. Пленка лежит под тем же углом, что и плата, которая была покрыта и частично высушена. УФ-свет используется для затвердевания чернил замаскированных областей в пленке. Этот шаг выполняется в LDI-визуализации без фотопленки; УФ-свет напрямую воздействует на паяльную маску.
Шаг 5: Проявление и промывка
Погрузите печатную плату в проявитель, чтобы смыть излишки паяльной маски, а затем зачистите медные участки, которые должны остаться открытыми.
Шаг 6: Окончательное затвердевание и очистка
Печатная плата тщательно очищается от остатков, паяльная маска полностью затвердевает до своего конечного состояния и готова к процессу финишной обработки поверхности.
Паяльная маска и паяльная маска: основные различия
Паяльная маска наносится на печатную плату, за исключением областей, которые будут паяться, что в основном используется для защиты печатной платы, а также для предотвращения образования перемычек припоя. В то время как паяльная маска используется в процессе сборки печатной платы. Она помогает определить, где будет использоваться паяльная паста на плате. Обычно она покрывает только области, где будут размещены компоненты.
Ключевые отличия включают в себя:
- Паяльная маска используется при изготовлении печатных плат, а паяльная маска используется при SMD-монтаже.
- Паяльная маска защищает печатную плату от ошибок пайки, а паяльная маска способствует нанесению пасты.
- Паяльная маска выпускается во многих цветах, тогда как паяльная маска — только серого цвета.
Заключение
Паяльная маска для печатных плат является важной частью проектирования и производства печатных плат. Она также действует как экран для предотвращения короткого замыкания и повышения долговечности. Хотя традиционная зеленая паяльная маска остается популярной, производители теперь предлагают варианты от синего до белого и красного цветов, каждый из которых предлагает определенные преимущества. Но независимо от того, какой цвет паяльной маски вы выберете или какой тип паяльной маски вы используете, вам нужно сосредоточиться на качестве паяльной маски, чтобы обеспечить производство высокопроизводительных печатных плат.
