SMT трафарет
SMT Stencil или Surface Mount Technology Stencil - это тонкий лист нержавеющей стали, вырезанный лазером., идеально подходит для использования в сборке печатных плат. Трафарет для печатной платы помогает точно и аккуратно переносить паяльную пасту..
Следовательно, технология трафаретов SMT важна для нанесения паяльной пасты. Как вы знаете, нанесение паяльной пасты - трудоемкая задача, требующая деликатности и внимания к деталям. тем не мение, такая технология позволяет легко нанести пасту одним движением.
Он доступен в нескольких типах, и их функции варьируются от типа к типу.. тем не мение, назначение всех трафаретов одинаковое.
По большей части, вы найдете эти общие черты в производстве трафаретов для поверхностного монтажа.:
- Первый, выпускается в виде листов из нержавеющей стали или никеля..
- во-вторых, с технологией лазерной резки, инженеры и производители изготавливают стенки проема на листах трафаретов.
- Стенки апертуры трафарета, вырезанные лазером, обеспечивают точность
- Наконец, они лучше всего подходят для создания постоянного реперного знака, который не выцветает.
В зависимости от ваших требований, вы можете выбрать такую технологию, которая подходит вам лучше всего. Самое главное, прежде чем сделать выбор, вам следует обратить внимание на следующие факторы:
- Толщина и материал трафарета.
- Измерение лазерного реза и его минимальная ширина.
- Размер трафарета идеален для монтажа.
В технологии МОКО, мы предлагаем 100% лазерная резка, лучшие трафареты. Типы трафаретов, которые мы можем вам предоставить::
- Трафареты SMT в рамке
- Безрамные трафареты для поверхностного монтажа
- Прототип SMT трафаретов
- Электроформованные трафареты для поверхностного монтажа
- Прототип набора трафаретов для поверхностного монтажа
Давайте посмотрим на их особенности:

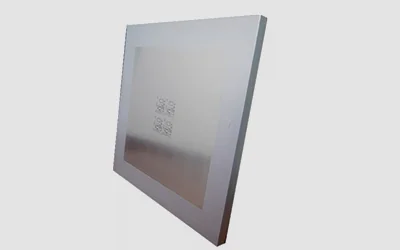

Рамка SMT трафарет:
Его также называют «клейкими трафаретами», так как вы можете закрепить их в рамке для трафарета.. Один раз, вы устанавливаете вырезанный лазером трафарет, он остается на месте рамкой сетки.
Мы рекомендуем использовать его для трафаретной печати в больших объемах..

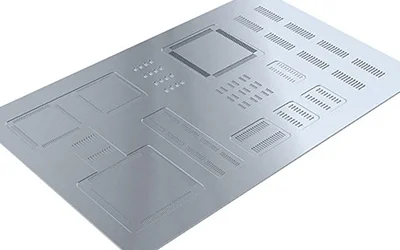

Безрамный трафарет SMT:
Бескаркасный трафарет или фольга 100% листы, вырезанные лазером. вы можете использовать их в многоразовых рамах. Сравнительно, предлагает экономичное и экологически чистое решение.
Как результат, лучше всего подходит для небольших тиражей и сборки прототипов печатных плат. более того, можно использовать как для ручной, так и для машинной пайки.
Прототип SMT трафарета:
Это делается с использованием предоставленного вами файла САПР.. тем не мение, вы также можете использовать файл Gerber для этого. Так, очень эффективно и рационально использовать.
Такой трафарет рекомендуем использовать для ручной печати.. Они рентабельны и эффективны.
Набор прототипов трафаретов:
Если вы новичок в ручной печати, рекомендуем приобрести прототип набора трафаретов для поверхностного монтажа. В целом, в комплекте есть все необходимые инструменты, которые вам понадобятся для ручной печати.
Стандартный набор прототипов трафаретов поставляется с прототипами трафаретов. (сделано с помощью вашего CAD или Gerber файла). Также, вы получаете лезвие швабры, идеально подходящее для данной области применения, качественная паяльная паста, и температурный маркер. Наконец, он также будет содержать небольшие инструменты для сбора, а также мелкое снаряжение для перемещения.

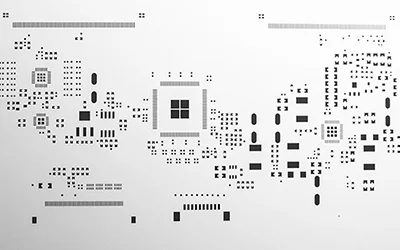

Электроформованные трафареты для поверхностного монтажа:
Если вам нужен трафарет для наиболее точного нанесения, Электроформованные трафареты SMT - лучшее решение для вас. Это трафареты из гальванических листов или фольги..
Для точности, вы можете закрепить гальванопластический SMT-трафарет на постоянной основе с помощью сетчатой доски. более того, это сделано из никеля.
Сравнительно, никель имеет гораздо более низкий коэффициент трения.
- Трафареты для поверхностного монтажа упрощают сборку печатных плат.
- В зависимости от типа используемого SMT-трафарета, наносить пасту можно рукой или машиной.
- Трафарет отлично подходит для нанесения паяльной пасты на печатную плату..
- Они сокращают время, затрачиваемое на нанесение пасты.
Вот некоторые из общих характеристик трафаретов SMT:
- Долговечность: Нержавеющая сталь такого трафарета очень прочная и долговечная.. Иногда, также используются другие материалы, такие как майлар и никель.
- Толщина трафаретов: Еще одна важная характеристика трафарета SMT - это его толщина.. Обычно, толщина колеблется от 0,005″ до 0,007″.
- Размер диафрагмы: Размер апертурного отверстия зависит от размера контактной площадки печатной платы.. Практическое правило - уменьшить размер стенки проема на 10% от размера колодки.
- Проектирование печатной платы: В MOKO Technology, мы можем создать дизайн печатной платы, используя ваш файл Gerber или файл CAD.
- Размер трафарета SMT: размер трафарета может варьироваться в зависимости от типа трафарета. 20 Икс 20 это наиболее распространенный размер, используемый для трафаретов в рамке..
В MOKO Technology, мы предоставляем вам высококачественные трафареты для поверхностного монтажа для сборки печатных плат. Чтобы быть уверенным, что вы получите лучший сервис трафаретов, мы используем передовые инструменты и технологии.
Наша команда высококвалифицированных специалистов уделяет внимание точной разработке вашего трафарета..
В дополнение к этому, в MOKO Technology, Вы можете приобрести трафареты для лазерной резки SMT по доступным ценам. Мы предлагаем точное изготовление SMT-трафаретов и оперативную доставку..
Свяжитесь с нами по любым вопросам, и мы будем рады вам помочь.
