Çift Taraflı PCB

Çift taraflı devre kartları, tek taraflı PCB'den biraz daha karmaşıktır. Bu levhalar, taban alt tabakasının yalnızca tek bir katmanını içerir.. ancak, her iki tarafta iletken katmanlar içerirler. İletken malzeme olarak bakır kullanırlar.. Daha fazlasını öğrenmek için çift taraflı PCB'nin derinliklerine inelim!

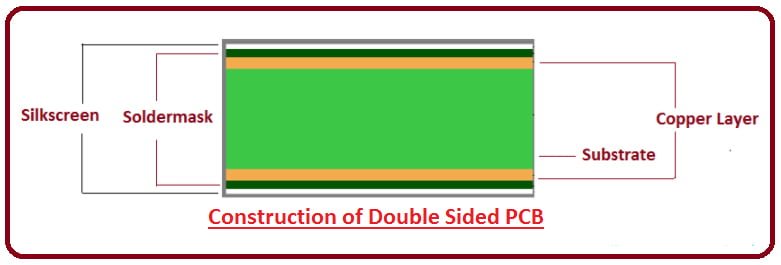

Çift Taraflı PCB'nin Yapısı ve Malzemeleri

Çift taraflı PCB malzemesi proje tipine göre değişiklik gösterebilir.. ancak, çekirdek malzeme tüm devre kartları için hemen hemen aynıdır. ancak, PCB'nin yapısı türden türe değişir.

  • substrat: Fiberglastan yapılmış en önemli malzemedir.. Bunu PCB'nin bir iskeleti olarak düşünebilirsiniz..
  • Bakır Katman: Folyo veya tam bakır kaplama olabilir. Bu yüzden pano tipine bağlıdır. Folyo veya bakır kaplama kullansanız da sonuç aynıdır. Çift taraflı devre kartlarının her iki tarafında iletken bir bakır tabaka bulunur..
  • Lehim maskesi: Koruyucu bir polimer tabakasıdır.. Yani, bakırın kısa devre yapmasını önler. Devre kartının derisi olarak düşünebilirsiniz.. Çift taraflı PCB lehimleme, dayanıklılık için çok önemli bir adımdır..
  • serigrafi: serigrafinin son kısmıdır. Devre kartının işlevselliğinde herhangi bir rolü olmamasına rağmen. Üreticiler parça numaralarını göstermek için kullanır. Parça numaraları test amaçlı çok önemlidir. Ek olarak, şirket logolarınızı veya diğer bilgileri metin biçiminde yazdırabilirsiniz.
Çift Taraflı Devre Kartlarının Avantaj ve Dezavantajları

İşte çift taraflı baskılı devre kartlarının bazı artıları ve eksileri:

Çift Taraflı Devre Kartlarının Avantajları

  • Yüksek kalite: Bu PCB'yi planlamak ve tasarlamak için iyi miktarda çalışma gerekir. Sonuç olarak yüksek kaliteli devre kartları.
  • Bileşenler için Yeterli Alan: Bileşenler için daha fazla alan barındırır. Katmanın her iki tarafı da iletken olduğu için.
  • Daha Fazla Tasarım Seçeneği: Her iki tarafta iletken katmanlara sahiptir.. Her iki tarafa da farklı elektronik bileşenler takabilirsiniz.. Böylece daha fazla tasarım seçeneğiniz var.
  • Kaynak ve Batan Akım: Alt katman olarak kullanırken, batmak ve akım sağlamak için kullanabilirsiniz.
  • kullanım: Verimliliği nedeniyle, birçok uygulamada kullanabilirsiniz.

Çift Taraflı Devre Kartlarının Dezavantajları

  • Daha Yüksek Maliyet: Her iki tarafı da iletken yapmak, biraz daha yüksek bir maliyetle geliyor.
  • Nitelikli Tasarımcı Gerekli: Oluşumu için biraz zor çift taraflı PCB üretim süreci var.. Bu nedenle, üretimleri için daha yetkin mühendislere ihtiyacınız var.
  • Üretim süresi: Karmaşıklığı nedeniyle üretim süresi tek taraflı bir PCB'den daha fazladır.
Çift Taraflı Devre Kartlarının Uygulanması

Bu tip devre kartı devre yoğunluğunu arttırır. Onlar da daha esnek. Hemen hemen tüm çift taraflı PCB üreticileri bunu birçok elektronik cihazda kullanır.. Aşağıda, çift taraflı devre kartlarının bazı dikkat çekici kullanım durumları verilmiştir.:

  • HVAC ve LED aydınlatma
  • Trafik kontrol sistemi
  • Otomotiv panoları
  • Kontrol röleleri ve Güç dönüştürme
  • Regülatörler ve güç kaynakları
  • Farklı ekipmanları test etmek ve izlemek için
  • Yazıcılar ve cep telefonu sistemleri
  • Otomatlar.
Çift Taraflı PCB Tasarım Değerlendirmesi

Çift taraflı bir PCB kartı prototipi yaparken birçok tasarım düşüncesi vardır.. Tüm üretim süreci boyunca aklınızda bulundurmalısınız.

  1. Kurul Kısıtlamaları

İlk ve en önemli, tahta ile ilgili kısıtlamalara bakmalısınız. Örneğin, boyut, şekil, ve devre kartlarının türü.

  1. Malzeme ve Bileşenler

Devre kartları için malzeme ve bileşenleri dikkatli bir şekilde seçmeniz gerekir.. Verimlilik ve dayanıklılık, bileşenlere ve malzemeye bağlıdır.

  1. Yerleşim Sırası

İmalata başlamadan önce, önce bileşen yerleştirme sırasını tanımlayın. Aksi takdirde, birçok zorlukla karşılaşacaksın.

  1. organizasyon

Tüm bileşenlerinizi düzenli bir biçimde yerleştirin. Mantıksal organizasyon çok önemlidir. Üretim adımlarınızı azaltacaktır.

MOKO Technology'den Fiyat Teklifi Alın

Tüm elektronik cihazların verimliliği devre kartlarına bağlıdır. bu nedenle, devre kartı üreticilerini akıllıca seçmek çok önemlidir. Fiyat ve kalite, PCB siparişi vermeden önce göz önünde bulundurmanız gereken iki ana faktördür.. MOKO Technology, Çin'de çift taraflı PCB için en seçkin ve uygun maliyetli platformdur.
Uygun fiyatlarla son derece etkili devre kartları sağlıyoruz. Kalite bir numara. Takım bir numara. Ve MOKO Technology'den süper sınıf müşteri desteğine sahip olacaksınız.. Anında fiyat teklifi alın ve iyi ürünlerinizi üretmeye başlayın!
