IPC PCB Standartları – Neden Onlara İhtiyacımız Var??

MOKO Technology, Çin'de lider bir EMS sağlayıcısıdır, zengin deneyim ve uzmanlığa sahip, müşterilere mükemmel hizmet sunmak ve insanların hayatlarını iyileştirmek için üstün ürünler yaratmak. Şimdi Bana Ulaşın>>
içindekiler
IPC PCB afişi

Hiç bir baskılı devre kartı tasarladınız mı, ancak değişiklik yapılmadan bunun yapılamayacağına dair geri bildirim aldınız mı?? Ya da belki karmaşık bir PCB kartı tasarladınız ve fabrikaya gönderip üreticinin bunları sizin spesifikasyonlarınıza göre üretmediğini öğrendiniz.? sırasında birçok adım yer almaktadır. PCB üretimi ve montaj işlem, baskılı devre kartı tasarımı da dahil olmak üzere her adımı düzenleyen bir standarda sahip olmak önemlidir., montaj, ve test. IPC PCB standartları, elektrik ve elektronik endüstrileri için gereklilikleri belirler, PCB üretim sürecinin her aşamasında ilgili IPC standartlarını bulabilirsiniz., yani tasarımcılar, PCB üreticileri, ve son müşteriler, nihai ürünün kalitesini sağlamak için aynı hedefe ulaşabilir.

IPC Nedir?

NS IPC, Elektronik Endüstrilerini Birleştiren Dernek, tasarımcıları desteklemek için kuruldu, üreticiler, ve aynı hedefe yönelik çalışmak için son müşteriler. Elektronik ara bağlantı endüstrisi için ticaret birliğidir., yüksek kaliteli elektronik ürünleri yetkilendirmek için standartlar belirleyerek küresel elektronik endüstrisinin başarısını artırmak. Da kuruldu 1957 altı PCB üreticisi tarafından, IPC, aşağıdakilerden oluşan bir derneğe dönüşmüştür: 3,000 şirketler. Bu şirketler, aşağıdakileri içeren geniş hizmetler sunar: PCB tasarımı, yapılışı, ve PCB montaj otomotiv gibi çeşitli sektörlerdeki müşteriler için, tüketici elektroniği, tıbbi, ve benzeri. IPC standartları, elektronik ekipman ve düzeneklerin kurulumu ve üretimi için gereklilikleri standardize eder.. Bu IPC standartları sayesinde, PCB tasarımcıları nitelikli IPC PCB tasarımları oluşturabilir, ürün kalitesini sağlamak ve pazara sunma süresini kısaltmak. Ek olarak, IPC, elektronik imalat endüstrisindeki en son haberleri toplar ve en iyi uygulamalar için standartları belirler.

IPC'nin Kısa Tarihi

Yukarıda da belirtildiği gibi, IPC kuruldu 1957, orijinal adı “Baskılı Devreler Enstitüsü”, ve 1977, daha fazla elektronik montaj şirketi IPC konsorsiyumuna katıldıkça,

olarak değiştirildi “Elektronik Devreleri Birbirine Bağlama ve Paketleme Enstitüsü”, değin 1998, “IPC” resmi adı olarak onaylandı, ve slogan şu şekilde onaylandı: ” Association Connecting Electronics Industries”.

Aşağıda, IPC geliştirme tarihindeki bazı kilometre taşlarını listeliyoruz.:

İçinde 1978, IPC, ilk Baskılı Devreler Dünya Kongresi'ne sponsor oldu, dünyanın dört bir yanından baskılı devre kartı derneklerini Londra'da bir araya getiren büyük bir uluslararası etkinlik.

İçinde 1994, IPC, IPC-A-610B'ye dayalı sertifikasyon ve eğitim programını ilk kez sağladı, ve şimdi bu eğitim dünya çapında yürütülüyor, yüzbinlerce mühendis yetiştirmek, operatörler, alıcılar, ve PCB endüstrisindeki diğer uygulayıcılar.

İçinde 2002, IPC-A-620 standardı, Kablo ve Tel Tesisat Tertibatları için Gereksinimler ve Kabul, tanıtılmıştı.

İçinde 2008, IPC, standart IPC-J-STD'yi geliştirmek için Electronic Components Association ve Joint Electron Device Engineering Council ile işbirliği yaptı.-075

2017 IPC'nin altmışıncı yıldönümünü anıyor, içinde dört binden fazla üye sitesi bulunan 79 dünyadaki ülkeler.

IPC PCB Standartlarının Önemi

Bu IPC PCB standartları gerçekten bu kadar önemli mi?? Cevap Evet. PCB imalatımızın kalitesini ölçmek için PCB standartları yoksa, aşağıdaki durumla karşılaşırdık:

  • Her zaman beklentilerimizi karşılayan ve karşılık gelen bir ürün elde edemezdik.
  • Aynı yönün farklı yorumlanma riski vardır.
  • Doğru kalite seviyesini sağlayamayız
  • Benzer ürünleri veya fabrikaları karşılaştıramazdık
  • Garantili bir pazara sunma süresi, iyi bir fabrika seçimi ve iyi bir tasarıma değil, şansa dayalı olacaktır.;

Ve IPC standartlarının getirdiği birçok fayda var:

  1. İyileştirilmiş Ürün Kalitesi ve Güvenilirliği

Ürün geliştirme ve üretim sürecinde, üreticiler, ürün kalitesini sağlamak ve daha uzun ömürlü ve daha güvenilir ürünler oluşturmak için IPC standartlarını sıkı bir şekilde takip eder, müşteri memnuniyetini artırmaya yardımcı olan. Ek olarak, tüm IPC PCB üreticileri aynı standartlara göre ürünler üretmektedir., pazarın tutarlılığını ve genel ürün değerini iyileştirmeye yardımcı olan.

  1. Daha İyi İletişim

Terminolojiyi standartlaştıran IPC standardı nedeniyle, tüm dahili personel aynı dili kullanır, iletişim verimliliği iyileştirilebilir ve mümkün olan en kısa sürede bir anlaşmaya varılabilir. Ek olarak, IPC standartları ayrıca harici iletişimi de geliştirir, üreticiler ve müşteriler arasındaki iletişim gibi, ve tedarikçiler. Sonunda, aynı terminolojinin kullanılması, üretim gecikmelerine ve tutarsızlıklara neden olan yanlış anlamaları önler.

  1. Daha az maliyet

IPC standardını takip etmek maliyetleri düşürmeye yardımcı olur. Bir taraftan, ürün kalitesini iyileştirerek yeniden işleme olasılığını azaltabilir ve hammadde kullanımını azaltabilir. Diğer yandan, IPC standardı üreticilerin tedarik zinciri verimliliğini artırmasına ve üretim maliyetlerini düşürmesine yardımcı olabilir.

  1. Pazarda Geliştirilmiş İtibar

IPC uluslararası kabul görmüş bir standarttır, ve IPC standartlarını takip etmek size sektörde tanınırlık ve güvenilirlik sağlayacaktır. Aynı zamanda, ayrıca size daha fazla işbirliği fırsatı getirebilir ve sizin için pazar açabilir. Örneğin, bazı müşteriler şirketinizi iyi tanımadığında, ürün kalitesi konusunda endişeli olabilirler, ancak şirketinizin IPC standartlarına uygun olduğunu biliyorlarsa, ürün kalitesinin kontrolünüzden emin olacaklar.

IPC Standartlarının Sınıfları ve Örnekleri

IPC Sınıfları

IPC baskılı devre kartlarını PCB kalitesine göre üç sınıfa ayırır, ve farklı dereceler farklı kaliteyi gösterir. Nerede seviye 1 en düşük kalite ve seviyeyi temsil eder 3 en yüksek kaliteyi temsil eder. Farklı seviyelere göre, PCB üreticileri tarafından üretilen ürünler ilgili güvenlik ve performans özelliklerini ve kalite standartlarını karşılamalıdır..

Sınıf 1 – Genel Elektronik Ürünler

Bu sınıf, genel elektronik ürünleri ifade eder., günlük ihtiyaçlar dahil, tüketici elektroniği, vb., beklenen yaşam döngüsü kısa olan. Ve bu ürünlerde kullanılan PCB'lerin minimum kalite gereksinimleri vardır ve yalnızca tamamlanmış IPC düzeneğinin işlevini karşılaması gerekir..

Sınıf 2 – Özel Servis Elektronik Ürünleri

Sınıf 2 ürünlerin hizmet ömrü ve güvenilirlik açısından Class'tan daha yüksek gereksinimleri vardır 1 Ürün:% s. ideal olarak, bu ürünler kesintisiz çalışabilir, ama bu gerekli bir gereklilik değil. Bu tür ürünler genellikle mikrodalga fırınları içerir., klimalar, televizyonlar, dizüstü bilgisayarlar, ve benzeri.

Sınıf 3 – Yüksek Performanslı Elektronik Ürünler

Bu tür ürünler en katı kalite gerekliliklerine sahiptir., sürekli hizmet vermeli, ve zorlu çalışma koşullarında istikrarlı performans sağlayabilmelidir.. Sınıf 3 PCB'ler genellikle tıbbi ekipmanlarda kullanılır., havacılık, ve askeri alanlar.

IPC PCB sınıfı, baskılı devre kartının kalite seviyesinin iyi bir göstergesidir, bu yüzden bir PCB tedarikçisi seçerken, projeniz için gerekli PCB'yi üretebilecek yeterlilikte ve kalifiye olduklarından emin olmak çok önemlidir..

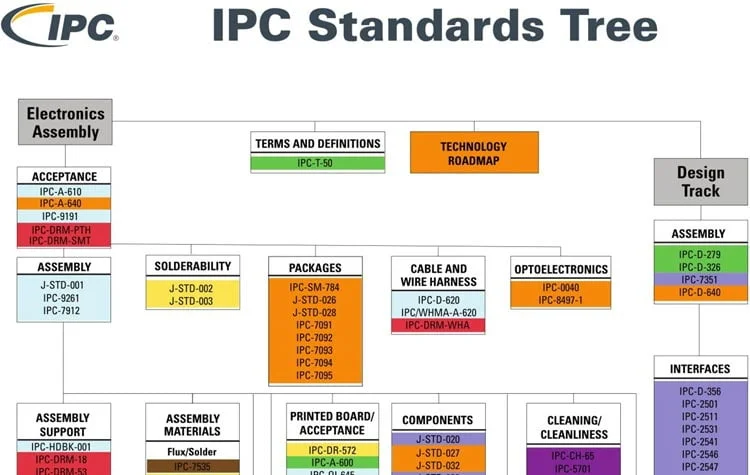

IPC PCB Standartları Örnekleri

IPC-2581: Bu standart, PCB tasarımcıları arasındaki iletişimi düzenler., üreticiler, ve montaj şirketleri, tasarım verilerini değiş tokuş etmek için standartlaştırılmış bir format sağlar, iletişimdeki tutarsızlıkları ortadan kaldırır, ve aynı üretim sonuçlarını sağlar.

IPC-2221: IPC-2221, PCB tasarımı için ortak bir standarttır, tasarım düzeni için standartları belirleyen, malzemeler, elektriksel özellikler, Mekanik özellikler, termal yönetim, ve benzeri. Ve içinde 2220 seri, Sert ve esnek PCB'ler gibi farklı PCB türleri için spesifikasyonları vardır..

IPC-4101C: IPC-4101C, PCB'lerde kullanılan temel malzeme için standartları belirliyor, yaygın olarak laminatlar veya prepregler olarak bilinir, kullanılan malzemeler dahil, boyutlar ve özellikler, vb., malzemelerin kalitesini artırmaya yardımcı olan.

IPC-A-600F: IPC-A-600F, baskılı devre kartları için kabul kriterlerini belirliyor, devre kartının hangi koşullarının kabul edilebilir ve hangilerinin niteliksiz olduğunu özellikle listelemek, ve PCB üreticilerinin ürünleri müşterilere teslim etmeden önce bu gerekliliklere uygun denetimler gerçekleştirmesi gerekir..

IPC-A-610: IPC-A-610, elektronik düzenekler için bir standarttır, nihai ürün için kabul kriterlerini belirler, ve IPC tarafından yayınlanan en yaygın kullanılan standartlardan biridir..

IPC-A-620: IPC-A-620, IPC/WHMA-A-620 olarak da bilinir, kablonun kabul edilebilirliği için standartlar sağlar, tel, ve kablo demeti takımları ve bu alandaki tek fikir birliği standardıdır..

STD-001: STD-001 bir dizi elektronik ürün türü için standartlar belirler, süreç kontrolüne odaklanır, ve malzemeleri ayarlar, yöntemler, ve yüksek kaliteli lehimli ara bağlantılar için diğer standartlar.

MOKO Teknolojisi, IPC Standartlarına Kesinlikle Uyar

PCB endüstrisindeki onlarca yıllık deneyimimiz bize birim maliyetlerin tek sorun olmadığını öğretti.. Nihai ürünün uzun ömürlülüğü ve güvenilirliği dikkate alınmalıdır. NS MOKO Teknolojisi, bu kalite standartlarına bağlıyız, ve bazı durumlarda, IPC gerekliliklerini bile aşıyoruz. Ek olarak, MOKO Technology, “IPC yolculuğunuz” konusunda size yardımcı olacak çeşitli kaynaklar sunar. Teknisyenlerimiz, hangi IPC standartlarının geçerli olması gerektiğini öğrenmenize yardımcı olacaktır., cihazınıza bağlı olarak. Ayrıca, mühendislerinize baskılı devre kartlarının kabul kriterlerini öğreten sertifikalı IPC eğitmenlerimiz de bulunmaktadır.. En son ama en kötü değil, bir sonraki PCB çalışmanızın üretimi için birlikte kullanabilirsiniz. biz bitti 120 yılda sevk ettiğimiz milyon bazlı baskılı devre kartları, PCB üretim sürecimizde, IPC spesifikasyonlarından bile daha katı olduğumuz yedi adım uygulandı.. IPC standartları hakkında başka sorularınız varsa, bunları birlikte tartışmak için bizimle iletişime geçebilirsiniz.
