Печатная плата Microvia: Дизайн и расчет стоимости

Вы когда-нибудь открывали корпус сломанного смартфона или умных часов?? Если да, вы будете знакомы с небольшими схемами, упакованными в такие небольшие устройства. Различные электронные компоненты уменьшаются день ото дня. тем не мение, производительность этих устройств резко увеличивается. Это изменение произошло из-за микроперехода печатной платы..

В этой информативной статье, Вы узнаете о конструкции печатной платы Microvia и рассмотрении стоимости. более того, мы объясним его проблему. Давайте посмотрим, что такое ПП с микропереходами и почему они рентабельны..

Что такое микровиа Печатная плата ?

Все печатные платы содержат штабелированные площадки с небольшими отверстиями.. Эти отверстия имеют какое-то электрическое соединение друг с другом для прохождения тока.. Эти токопроводящие отверстия являются переходными отверстиями..

Определенные продукты, особенно те, которые используются в вычислительной промышленности и телекоммуникациях, нуждаются в особом типе печатной платы с переходными отверстиями.. Такие печатные платы содержат большое количество высокоплотных слоев с очень маленькими переходными отверстиями для повышения функциональности..

Микровиа PCB состоит из трех основных частей:

  • Сквозные отверстия: Эти микропереходы проникают во все слои печатной платы..
  • Скрытые переходные отверстия: Такой микропереход существует в средних слоях плат.. более того, у них нет выхода наружу.
  • Слепые переходные отверстия: Эти микропереходы не проходят через всю печатную плату.. тем не мение, они соединяют внешний слой как минимум с одним слоем доски.

компоненты микроперехода pcb

Конструктивное рассмотрение печатной платы micorvia

Конструкция печатной платы Microvia имеет самую высокую плотность проводки и контактных площадок по сравнению с другими традиционными печатными платами.. более того, они бывают с меньшим пространством и шириной следа.

Размер платы микроперехода чрезвычайно мал. Таким образом, вы можете использовать их для создания самых компактных дизайнов.. Кроме этого, вы можете использовать эти переходные отверстия до глубины сверления отверстий примерно 100 микрометры. Вам нужно использовать лазерную дрель для микроперехода печатной платы. Так что из-за короткого ствола, у вас нет проблем с разными расширениями. Таким образом, эта технология более надежна по сравнению со сквозными переходными отверстиями..

Говоря о сложных платах, разные эксперты настоятельно рекомендуют решения для микропереходов. Ямочка возникла из-за микроперехода, который каким-то образом повышает риск мочеиспускания.. тем не мение, вы можете легко управлять им с подходящими условиями пайки. более того, дополнительный процесс заполнения микропереходов может снизить риск появления ямок. В этой ситуации, вам придется доплатить.

Для BGA с шагом 0,65 мкм, микро переходы очень подходят. Возможно, потребуется уменьшить ширину дорожки BGA до 90 микрометры. Или даже меньше, чем это.

более того, BGA 0.50 шаг микрометра также требует микроперехода печатной платы. Может потребоваться уменьшить размер контактных площадок микропереходов до 75 микрометры.

Учет стоимости микроперехода печатной платы

Microvia очень крошечный и используется для соединения слоев с высокой плотностью. Согласно стандартам IPC, эти переходные отверстия должны быть 150 микрометры или меньше в диаметре. Платы Microvia очень полезны для создания компактной печатной платы.. Эти платы очень дороги по нескольким причинам.. Например, они содержат сложные схемы и компактные конструкции. более того, при изготовлении используется сложный процесс наращивания.

тем не мение, есть несколько ситуаций, когда вы можете использовать микропереходы, чтобы снизить стоимость печатных плат.. Вот несколько простых сценариев, по которым можно снизить общую стоимость производства.:

  1. Уменьшите количество слоев, чтобы снизить затраты

Вы используете сквозные переходные отверстия в своем дизайне?? Плюс, если использование трассировки для BGA не работает плавно. Поэтому рассмотрите возможность расширения канала прорыва на внутреннем и нижнем слоях, а также за счет глухих или микропереходных отверстий..

  1. Устранение электрических слоев

Микро переходные отверстия имеют наименьший размер, что очень полезно для максимального увеличения канала маршрутизации.. Если устранить электрический слой, введя микропереходы на место сквозных переходов. Вы можете снизить стоимость печатных плат. Таким образом, замена сквозных переходных отверстий микропереходами уменьшит слой. Если на платах меньше слоев, это означает, что они менее затратны.

Проблема изготовления печатных плат с микропереходами

Существуют различные проблемы, связанные с процессом изготовления микропереходных отверстий.. Если вы не справитесь с этими проблемами, это может привести к ICD и дефектам. ICD означает взаимосвязанные дефекты. Эти дефекты возникают около внутреннего слоя меди.. ICD могут вызывать различные проблемы, такие как обрыв цепи и проблемы с надежностью.. более того, вы можете столкнуться с периодическими проблемами при высоких температурах, что приведет к отказу цепи.

Обнаружение ИКД - сложный процесс.. Потому что они отлично работают в процессе тестирования. Вы можете обнаружить проблемы во время сборки или после ее использования. Поэтому очень важно тщательно изготавливать доски, чтобы избежать проблем в будущем..

ICD на основе мусора

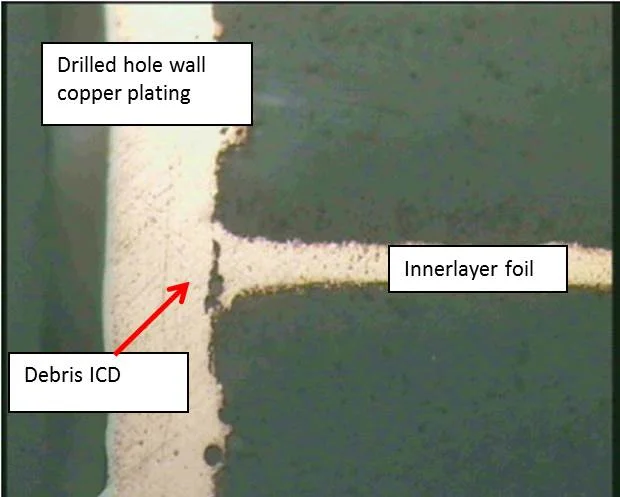

ICD микропереходных плат на основе обломков

Это один из распространенных типов ИКД.. Это происходит из-за того, что мусор попадает в отверстие для межсоединения и застревает во внутреннем слое меди.. Чаще всего это происходит в процессе сверления отверстий.. Хотя вы просверливаете микропереходник на печатной плате с помощью лазеров. И лазер не создает отверстий почти так же много мусора, как другие процессы сверления.. Следовательно, микро переходные отверстия имеют меньше шансов ICD. По-прежнему, производителям важно соблюдать осторожность.

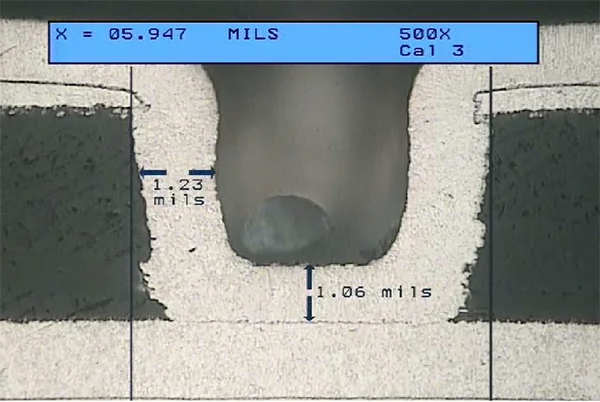

Пустоты и надежность

Другими проблемами, возникающими в процессе меднения микропереходов, являются ямки., неполное заполнение, и пустоты. Эти дефекты или недостатки могут привести к проблемам с надежностью.. Неполное заполнение медью увеличивает уровень напряжения в микропроходах.. более того, снижает их усталостную жизнь.

Воздействие пустот на микропереходы зависит от различных характеристик пустоты.. Такие как форма, место расположения, и размер. Например, Маленькие и сферические пустоты могут увеличить усталостную долговечность микропереходных отверстий.. более того, экстремальные ситуации с мочеиспусканием сокращают их жизнь.

ICD отказа медной связи

Разрушение медной связи - еще один распространенный тип ICD.. Это может произойти из-за высокого напряжения во время сборки или использования.. более того, это также может произойти из-за слабой связи меди. Когда медные связи терпят неудачу, возникают дефекты межсоединений. В этой ситуации, медное соединение физически разрывается. Если медная связь слабее, высока вероятность разрыва связи.

Почему медная связь терпит неудачу? Есть разные причины. Например, многие производители используют более толстые печатные платы и температуру бессвинцовой пайки.. более того, большой размер отверстий и пайка волной также могут привести к нарушению медного соединения. Отказ медного соединения является распространенной проблемой при производстве стандартных переходных отверстий и микропереходов на печатных платах..
