Пайка BGA-компонентов — один из важнейших процессов в современном производстве электроники, особенно с учетом того, что технология Ball Grid Array (BGA) продолжает использовать более высокую плотность размещения микросхем и обеспечивает лучшую производительность при меньших габаритах. Работа с BGA-компонентами сопряжена со своими особыми трудностями, требующими точных методов и специальных знаний. В этом подробном руководстве мы расскажем вам обо всем, что нужно знать о пайке BGA-компонентов, от основных понятий до полного процесса и доработки BGA-компонентов.
Что такое BGA?
Ball Grid Array — это особая технология поверхностного монтажа, которая отличается от традиционных корпусов, в которых обычно используются периметральные выводы. BGA отличается выводами в форме шара, которые распределяются в массивы в нижней части корпуса. А массив шариков на самом деле получил свое название, потому что это массив шариков из металла или сплава, который организован в сетку. Эта инновационная конструкция позволяет эффективно использовать пространство и улучшить тепловые характеристики, что делает BGA идеальным выбором для современных приложений с печатными платами высокой плотности.
Как припаять компоненты BGA к печатной плате?
Сначала на контактные площадки печатной платы , где будут соприкасаться шарики BGA-компонентов , наносится паяльная паста . Как правило, паяльная паста наносится с помощью трафарета или трафаретной печати для обеспечения точного и воспроизводимого нанесения.
Затем компонент BGA точно позиционируется и временно прикрепляется на печатной плате. Это делается с помощью оборудования Pick-and-Place с высокоточным управлением движением XY и системами оптического выравнивания. Правильное выравнивание имеет решающее значение.
Затем печатная плата A проходит через печь для оплавления припоя с заданным температурным профилем. Паяльная паста плавится, шарики припоя BGA расплавляются и сплавляются с контактными площадками печатной платы, образуя паяные соединения . Температурный профиль должен быть достаточно высоким для оплавления припоя без повреждения компонентов.
Наконец, после охлаждения паяные соединения проверяются на правильность формирования без дефектов. Любая необходимая доработка выполняется с использованием специализированного оборудования и процедур доработки BGA.
Распространенные проблемы пайки BGA и их решения
- Проблемы точного выравнивания
Размеры соединительных элементов составляют всего 0.5 мм, что делает установку BGA-корпусов сложной задачей. Точная центровка имеет решающее значение, поскольку даже незначительное смещение может привести к нарушению соединения или короткому замыканию между соседними контактами. Для решения этой проблемы необходимы передовые оптические системы центровки и автоматизированное оборудование для установки.
- Термическое управление
Другая проблема заключается в равномерном распределении тепла по всему компоненту и подложке. Неравномерный нагрев может привести к деформации печатной платы, неполному расплавлению припоя или неравномерному формированию соединения. Для успешного управления температурой требуется разработка профилей оплавления с контролируемой фазой предварительного нагрева, точным изменением температуры и контролируемыми циклами охлаждения.
- Трудности проверки
Традиционные методы визуального контроля не подходят для BGA-соединений, поскольку они скрыты под корпусом. Для проверки качества сборки необходимы передовые методы контроля, среди которых рентгеновский контроль считается наиболее надежным методом, позволяющим проникать внутрь корпуса.
- Контроль качества паяных соединений
При сборке BGA формирование постоянных и надежных паяных соединений является большой проблемой. Сбои в соединении могут возникать из-за непостоянного объема паяльной пасты, неправильного смачивания и т. д. Для решения этих проблем необходимо применять комплексные меры контроля качества, включая точный контроль нанесения пасты, оптимизированную конструкцию трафарета и хорошо контролируемые атмосферные условия оплавления.
Методы проверки паяных соединений BGA
Важно осмотреть соединения между компонентами BGA и печатными платами. Поскольку прямое визуальное наблюдение за паяными соединениями практически невозможно, для комплексного анализа используются несколько методов проверки:
1.Электрические испытания
Этот метод тестирования позволяет нам проверить электрические свойства платы. Он ценен для обнаружения дефектов, но не может определить, где они находятся. Обычно он используется в сочетании с другими методами проверки.
2. Оптический осмотр
Передовая технология эндоскопии позволяет техникам осматривать внешние ряды соединений BGA. Этот метод позволяет оценить форму паяного соединения и текстуру поверхности, а также дефекты, включая короткие замыкания и мусор, а также холодные паяные соединения.

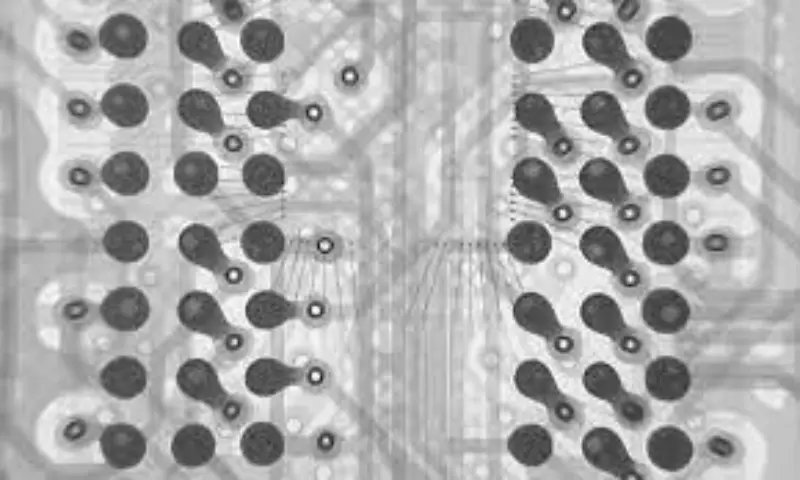

3. Рентгеновский контроль
Рентгеновский контроль — это наиболее совершенный метод, позволяющий получать подробные изображения паяных соединений под разными углами. Плотные участки, такие как паяные соединения, выглядят темнее, образуя видимую сетчатую структуру. Это отличный метод для обнаружения паяных перемычек , эффекта «попкорна» и переизбытка припоя, но он плохо подходит для обнаружения обрывов.
Процесс переделки BGA: пошаговое объяснение
Когда компонент решетки шариков оказывается дефектным, требуется процесс переделки для его удаления и замены. Ниже приведены основные этапы:
Предварительный нагрев печатной платы: Начните с предварительного нагрева печатной платы, чтобы предотвратить тепловой удар и снизить риск деформации.
Применяйте контролируемый нагрев: используйте паяльную станцию с горячим воздухом или инфракрасным нагревателем, чтобы осторожно нагреть компонент BGA и размягчить шарики припоя.
Извлеките компонент BGA: как только припой размягчится, осторожно поднимите компонент BGA с печатной платы.
Очистите контактные площадки: удалите остатки припоя с контактных площадок печатной платы с помощью паяльника и флюса, обеспечив чистую поверхность для нового компонента.
Реболлинг или замена: Подготовьте новый компонент BGA со свежими шариками припоя или используйте трафарет для реболлинга, если повторно используете существующий компонент.
Выровняйте компонент: используйте инструмент для выравнивания, чтобы точно расположить компонент BGA на очищенных контактных площадках.
Пайка оплавлением: закрепите BGA с помощью пайки оплавлением, чтобы создать прочное соединение и надежные электрические соединения.
Проверьте соединения: проведите рентгеновский контроль или автоматизированную оптическую инспекцию (АОИ), чтобы убедиться в правильности выравнивания и качестве паяного соединения.
Дополнительные советы по успешной переделке BGA:
- Подберите припойные сплавы, чтобы обеспечить совместимость соединений
- Баланс прочности клея для корректировки положения
- Строго следуйте предписанным температурным профилям.
- Используйте минимально необходимую настройку воздушного потока.
- Медленно поднимите BGA после оплавления, избегая соскабливания
- Выберите размер сопла, соответствующий компоненту
Заключение
Внедрение надежных процессов пайки, контроля и доработки BGA-компонентов требует инвестиций в специализированные технологии, оборудование и обучение операторов. Однако преимущества более высокой плотности BGA-корпусов оправдывают эти усилия с точки зрения качества и производительности. Благодаря опыту в области прецизионной печати, точного позиционирования, профилированного оплавления, рентгеновского контроля и контролируемой доработки, такие производители, как MOKO Technology, позволяют клиентам в полной мере использовать преимущества BGA в критически важных областях применения. Будучи ведущим поставщиком услуг по сборке печатных плат с почти 20-летним опытом, MOKO специализируется на передовой технологии пайки BGA-компонентов. Свяжитесь с нами сегодня, чтобы обсудить ваш конкретный проект BGA и требования к сборке.
