Kompleksowy przewodnik po wielowarstwowych projektach PCB

Wielowarstwowe PCB(Płytki drukowane) stały się krytycznym elementem nowoczesnej elektroniki ze względu na ich zdolność do oferowania większej gęstości, poprawiona integralność sygnału, i wydajne zarządzanie ciepłem. Wraz ze wzrostem złożoności urządzeń elektronicznych, konstrukcja wielowarstwowych płytek PCB odgrywa kluczową rolę w zapewnieniu optymalnej wydajności i niezawodności. W tym obszernym przewodniku, zagłębimy się w podstawy projektowania wielowarstwowych płytek PCB, obejmujące ważne czynniki, które należy wziąć pod uwagę, najlepsze praktyki, oraz wskazówki dotyczące rozwiązywania problemów dotyczące tworzenia wysokiej jakości wielowarstwowych projektów PCB. Niezależnie od tego, czy jesteś doświadczonym projektantem, czy nowicjuszem Projektowanie PCB .,, ten przewodnik dostarczy cennych spostrzeżeń i praktycznych wskazówek, dzięki którym możesz jeszcze bardziej ulepszyć projekt wielowarstwowej płytki PCB.

Podstawy projektowania wielowarstwowych płytek PCB

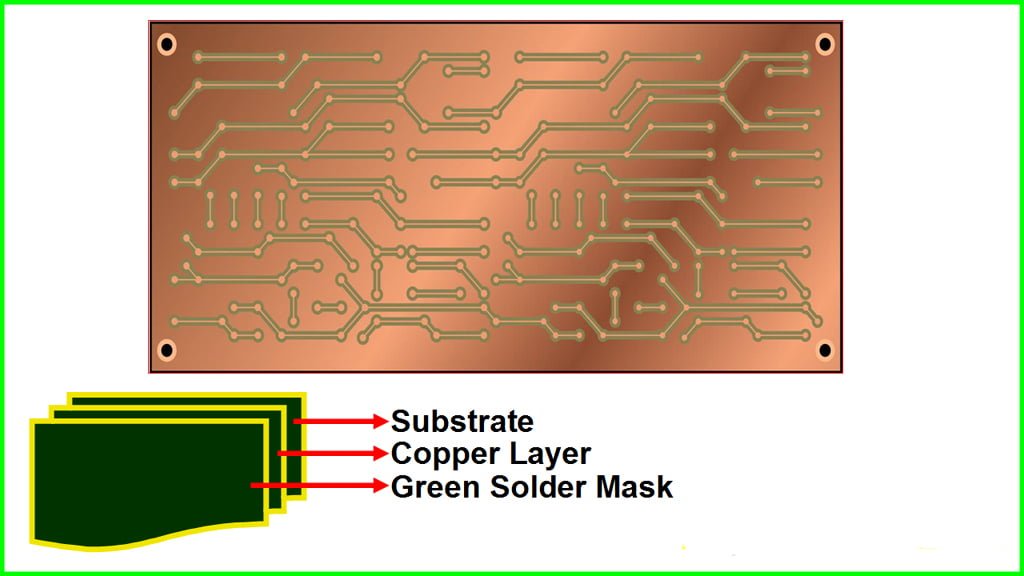

Aby zrozumieć wielowarstwową konstrukcję PCB, najpierw zdefiniujmy co to jest PCB. PCB to cienka płytka wykonana z materiału izolacyjnego, takie jak włókno szklane, ze ścieżkami przewodzącymi, zwane śladami, wydrukowane na nim. Ślady te łączą różne elementy, takie jak rezystory, kondensatory, i układy scalone, stworzyć działający obwód elektroniczny.

W wielowarstwowa płytka drukowana, wiele warstw materiału izolacyjnego jest ułożonych razem, ze śladami nadrukowanymi na każdej warstwie. Warstwy te są połączone ze sobą za pomocą przelotek, czyli małe otwory wywiercone w warstwach i pokryte materiałem przewodzącym. Liczba warstw wielowarstwowej płytki PCB może się różnić w zależności od złożoności obwodu i wymagań projektowych.

W porównaniu do pojedyncza warstwa i dwuwarstwowe płytki PCB, wielowarstwowe płytki PCB mają kilka zalet. Pozwalają na większą gęstość obwodów, ponieważ komponenty można umieszczać po obu stronach płytki i łączyć ze sobą wieloma warstwami. Zapewniają również lepszą integralność sygnału, ponieważ ślady można poprowadzić na różnych warstwach, aby zminimalizować zakłócenia. Dodatkowo, wielowarstwowe płytki PCB mogą skutecznie zarządzać ciepłem wytwarzanym przez komponenty, dzięki obecności płaszczyzn zasilających i naziemnych.

Czynniki, które należy wziąć pod uwagę przy projektowaniu wielowarstwowych płytek PCB

Projektowanie wielowarstwowej płytki PCB wiąże się z kilkoma krytycznymi czynnikami, które należy wziąć pod uwagę, aby zapewnić optymalną wydajność i niezawodność:

Integralność sygnału

Integralność sygnału odnosi się do jakości sygnałów przesyłanych przez ścieżki na płytce PCB. Czynniki takie jak kontrola impedancji, efekty linii przesyłowych, i EMI/EMC względy mogą znacząco wpłynąć na integralność sygnału. Powinniśmy zwrócić uwagę na routing sygnałów o dużej prędkości, unikając odbić, i minimalizowanie szumów, aby zapewnić niezawodną transmisję sygnału.

Integralność mocy

Integralność zasilania ma kluczowe znaczenie dla stabilnej i niezawodnej pracy obwodów elektronicznych. Projektowanie właściwej sieci dystrybucyjnej energii elektrycznej (PDN), strategiczne rozmieszczenie kondensatorów odsprzęgających, i optymalizacja projektu płaszczyzny zasilania to ważne kwestie przy projektowaniu wielowarstwowych płytek PCB, które pozwalają zminimalizować problemy związane z zasilaniem, takie jak spadki napięcia i odbicia od masy.

Względy termiczne

Rozpraszanie ciepła odgrywa kluczową rolę w wydajności i niezawodności obwodów elektronicznych. Konieczne jest dokładne przemyślenie rozmieszczenia komponentów, zawierać przelotki termiczne, i wykorzystuj zalewy miedziane jako skuteczne środki regulujące i zapobiegające przegrzaniu, szczególnie w wymagających zastosowaniach wymagających dużej mocy lub podwyższonych temperatur.

Rozważania dotyczące układu

Wydajne działanie wielowarstwowej płytki drukowanej w dużej mierze zależy od strategicznego rozmieszczenia jej komponentów. Ważne jest, aby wziąć pod uwagę takie czynniki, jak prawidłowe rozmieszczenie komponentów, techniki routingu, oraz przestrzeganie wymagań dotyczących odstępów i odstępów w celu zapewnienia optymalnej transmisji sygnału, minimalne zakłócenia hałasu, oraz usprawnione procesy montażu i testowania.

Projektowanie pod kątem możliwości produkcyjnych (DFM)

Zapewnienie, że wielowarstwowa płytka PCB zostanie zaprojektowana z uwzględnieniem możliwości produkcyjnych i łatwości montażu, może uniknąć kosztownych przeróbek i opóźnień w procesie produkcyjnym. Czynniki takie jak panelizacja, projekt maski lutowniczej, i bilans miedzi są krytyczne DFM względy, które należy dokładnie wziąć pod uwagę. Właściwe techniki panelizacji, przemyślane projekty masek lutowniczych, i zrównoważona dystrybucja miedzi to ważne aspekty, które należy wziąć pod uwagę w celu optymalizacji procesów produkcyjnych i montażowych, zmniejszyć potencjalne problemy, i zapewnić płynny przepływ produkcji bez kosztownych niepowodzeń.

Najlepsze praktyki w projektowaniu wielowarstwowych płytek drukowanych

Przestrzeganie najlepszych praktyk branżowych jest niezbędne do projektowania wysokiej jakości wielowarstwowych płytek PCB, niektóre z najlepszych praktyk obejmują:

  • Stosowanie odpowiednich narzędzi projektowych

Wykorzystaj zaawansowane narzędzia projektowe zaprojektowane specjalnie do projektowania wielowarstwowych płytek PCB, takich jak Altium Designer, Cadence Allegro, lub Mentor Graphics PADS. Narzędzia te oferują zaawansowane funkcje, takie jak kontrola impedancji, zarządzanie układaniem warstw, i analizę integralności sygnału, które mogą znacznie pomóc w procesie projektowania i zapewnić optymalną wydajność.

  • Ostrożne planowanie układania warstw

Starannie zaplanuj układanie warstw zgodnie z założeniami projektu, obejmujące integralność sygnału, integralność mocy, i zarządzanie ciepłem. Dla optymalnej wydajności, należy wziąć pod uwagę takie czynniki, jak liczba warstw, wybór materiału, i indywidualną grubość warstwy.

  • Kontrola impedancji

Kontrola impedancji ma kluczowe znaczenie w przypadku projektów o dużej prędkości, aby zapewnić spójną transmisję sygnału. Podczas procesu projektowania, należy przestrzegać odpowiednich wytycznych dotyczących szerokości i odstępów ścieżek, aby osiągnąć wymaganą impedancję dla ścieżek sygnału i dopasowanie impedancji dla sygnałów o dużej szybkości.

  • Projekt płaszczyzny uziemienia i zasilania

Prawidłowo zaprojektowane płaszczyzny uziemienia i zasilania korzystnie wpływają na integralność sygnału, integralność mocy, i zarządzanie ciepłem. Jeśli to możliwe, używaj solidnego uziemienia i płaszczyzn zasilania, aby zminimalizować nieciągłości impedancji i zredukować szum. W międzyczasie, musimy zapewnić odpowiednią dystrybucję mocy i rozmieszczenie kondensatorów odsprzęgających, aby utrzymać stabilne zasilanie.

  • Umieszczanie komponentów

Ostrożnie umieszczaj komponenty na płytce drukowanej, aby zminimalizować długość ścieżek, stłumić hałas, i zoptymalizować zarządzanie ciepłem. Weź pod uwagę takie czynniki, jak przepływ sygnału, Wymagania dotyczące zasilania, oraz względy termiczne podczas umieszczania komponentów w celu uzyskania wydajnego układu.

  • Techniki routingu

Użyj odpowiednich technik routingu, takie jak routing par różnicowych, dopasowanie długości, i unikanie kątów 90 stopni, aby zminimalizować odbicia sygnału, przesłuchy, i inne problemy z integralnością sygnału. Postępuj zgodnie z zasadami projektowania i wymaganiami dotyczącymi prześwitów, aby zapewnić prawidłową produkcję i montaż.

  • Zarządzanie ciepłem

Wdrożyć skuteczne techniki zarządzania temperaturą, takie jak przelotki termiczne, leje miedź, i radiatory, aby rozproszyć ciepło wytwarzane przez komponenty i zapobiec przegrzaniu. Weź pod uwagę takie czynniki, jak rozpraszanie mocy komponentów, przewodność cieplna materiałów, i przepływ powietrza w systemie w celu efektywnego zarządzania ciepłem.

  • Wykorzystaj narzędzia do walidacji i symulacji projektu

Korzystaj z najnowocześniejszych narzędzi do walidacji i symulacji projektu, łącznie z symulacją elektromagnetyczną, Analiza termiczna, i analizę integralności sygnału, aby dokładnie ocenić wydajność PCB przed produkcją. To proaktywne podejście pozwala na wczesne wykrycie i rozwiązanie wszelkich potencjalnych problemów w procesie projektowania, gwarantując nieskazitelny efekt końcowy.

Wskazówki dotyczące rozwiązywania problemów przy projektowaniu wielowarstwowych płytek PCB

Pomimo stosowania najlepszych praktyk, problemy mogą pojawić się podczas procesu projektowania wielowarstwowych płytek PCB. Oto kilka wskazówek dotyczących rozwiązywania typowych problemów:

Problemy z integralnością sygnału: W przypadku problemów z integralnością sygnału, takie jak odbicia, przesłuchy, lub hałas, ocenić i dostosować szerokość śladu, rozstaw, i dopasowanie impedancji. Wykorzystaj narzędzia symulacyjne do dokładnej analizy i optymalizacji wydajności integralności sygnału w celu uzyskania optymalnych wyników.

Problemy z integralnością mocy: W przypadku problemów z integralnością zasilania, takich jak spadek napięcia, odbicie od ziemi, lub EMI, należy zwrócić uwagę na optymalizację sieci dystrybucji energii (PDN) projekt, umieszczenie kondensatorów odsprzęgających bliżej styków zasilania komponentów, i optymalizacja projektu płaszczyzny zasilania.

Zagadnienia zarządzania ciepłem: W przypadku problemów z zarządzaniem temperaturą, takich jak przegrzanie lub gorące punkty, rozważ dostosowanie rozmieszczenia komponentów, dodanie przelotek termicznych lub radiatorów, oraz optymalizacja wylewów miedzi w celu poprawy odprowadzania ciepła.

Problemy związane z produkcją i montażem: Jeśli masz problemy z produkcją lub montażem, takie jak nieprawidłowe ustawienie, błędy maski lutowniczej, lub problemy z bilansem miedzi, zapoznaj się z wytycznymi DFM, przejrzyj panelizację i projekt maski lutowniczej, oraz zapewnić odpowiednie wymagania dotyczące prześwitów i odstępów.

Problemy z testowaniem i walidacją: Jeśli napotkasz problemy podczas testowania i walidacji, takie jak awarie funkcjonalne lub odchylenia od wydajności, dokładnie przejrzyj wyniki projektowania i symulacji, i skonsultuj się z ekspertami, aby zidentyfikować i naprawić problemy.

Wniosek

Projektowanie wielowarstwowych płytek PCB może być złożone i wymagające, ale stosując najlepsze praktyki i wykorzystując zaawansowane narzędzia projektowe, wierzysz, że możesz stworzyć udany projekt PCB. Ważne jest również, aby ściśle współpracować z doświadczonymi projektantami PCB, inżynierowie, i producentami, aby zapewnić możliwie najlepszy wynik. Technologia MOKO, wiodący producent PCB w Chinach, chwali się prawie 20 lat doświadczenia w dostarczaniu najwyższej klasy rozwiązań PCB. Nasze kompleksowe usługi obejmują projektowanie i prototypowanie PCB po produkcję, PCB montaż, i testowanie. Dysponujemy zespołem wykwalifikowanych specjalistów, posiadających niezbędne umiejętności i wiedzę, jesteśmy dobrze wyposażeni, aby zapewnić sukces Twojego wielowarstwowego projektu PCB. Skontaktuj się z nami już dziś, aby rozpocząć kolejny projekt PCB.
