Типы печатных плат
Печатная плата (ПП) играет важную роль в современной жизни, электрически соединяя и механически поддерживая различные электронные устройства и компоненты. От мобильных телефонов и компьютеров, используемых каждый день, до прецизионных медицинских приборов, автомобильных компонентов и промышленного оборудования, ПП есть везде. В зависимости от области применения печатных плат, производственных материалов и производственных процессов ПП классифицируются на различные типы. Сегодня мы рассмотрим распространенные типы ПП:

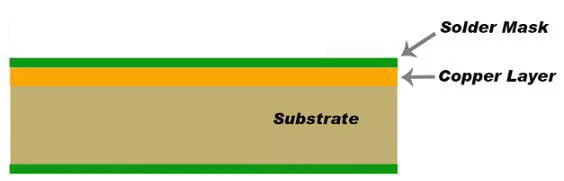

Односторонняя печатная плата
A односторонняя печатная плата является одним из типов печатных плат и изготавливается из одного слоя подложки. Только одна сторона этой подложки покрыта медью. В однослойных платах мы припаиваем различные компоненты к одной стороне, что упрощает проектирование и производство. Поэтому, по сравнению с другими типами печатных плат, они имеют более низкую стоимость и могут быть изготовлены за более короткое время. Односторонние печатные платы обычно используются в таком оборудовании, как калькуляторы, принтеры, радиоприемники и камеры, которые не предъявляют высоких требований к печатным платам, а их принципы работы относительно просты.

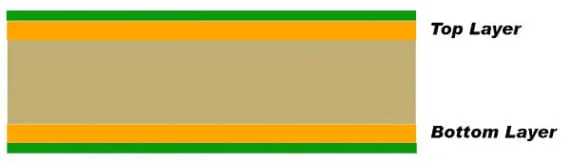

Двусторонняя печатная плата
Двусторонняя печатная плата имеет материал подложки, как однослойная печатная плата, но подложка покрыта медью с обеих сторон. Мы можем просверлить отверстия в двухслойных платах, чтобы обеспечить соединение между компонентами на противоположных сторонах. И этот тип печатной платы обычно используется в приложениях со средней сложностью, типичными примерами являются светодиоды, усилители, системы бесперебойного питания, системы отопления, вентиляции и кондиционирования воздуха, системы сотовой связи, торговые автоматы и приборные панели автомобилей.
Многослойная печатная плата
Многослойная печатная плата относится к печатной плате с более чем 2 слоями и тремя или более проводящими слоями. И все слои размещены путем размещения их между слоями изоляции, чтобы гарантировать, что избыточное тепло не повредит компоненты. Этот тип печатной платы подходит для широкого спектра современных электронных приложений, таких как хранение данных, файловые серверы, спутниковые системы, медицинское оборудование, технология GPS и анализ погоды.

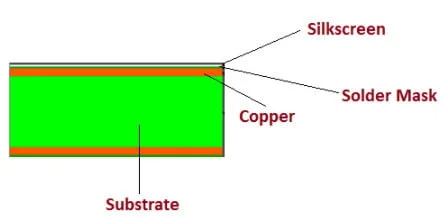

Жёсткие Печатные платы
Жёсткие Печатные платы, как следует из названия, это тип печатной платы, которую нельзя скручивать или складывать. Ее базовым материалом является жесткая подложка, поэтому она обладает свойствами жесткости и прочности. И она состоит из многих слоев, включая слой подложки, медный слой, слой паяльной маски и слой шелкографии. Кроме того, жесткая печатная плата может быть изготовлена как односторонняя, двухсторонняя или многослойная в зависимости от конкретных требований. Области применения жесткой печатной платы включают оборудование GPS, системы МРТ, мобильные телефоны, датчики температуры и так далее.

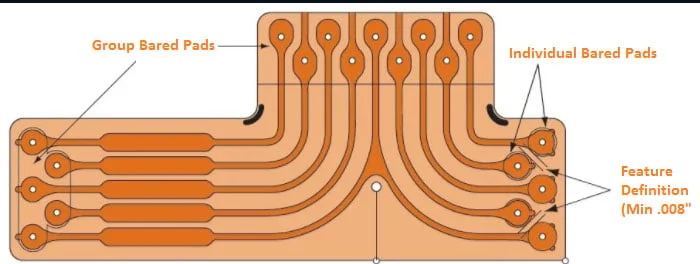

Гибкая печатная плата
Гибкая печатная плата — это полная противоположность жесткой печатной плате. Как следует из названия, эти печатные платы очень гибкие и могут свободно перемещаться. Поскольку для гибкой печатной платы требуется гибкий материал для производства, поэтому они имеют высокую стоимость производства.
Гибкая печатная плата предлагает множество преимуществ, которые не могут предложить жесткие печатные платы. Мы можем сложить гибкую печатную плату по краям и обернуть ее вокруг углов. Их гибкость позволяет им иметь небольшой вес, и поэтому мы можем использовать их в небольших помещениях.
Мы также можем использовать гибкие печатные платы в тех областях, которые подвергаются воздействию окружающей среды. Однако для этого нам необходимо изготавливать их из водонепроницаемых, коррозионно-стойких и ударопрочных материалов. Жесткие печатные платы на это не способны.

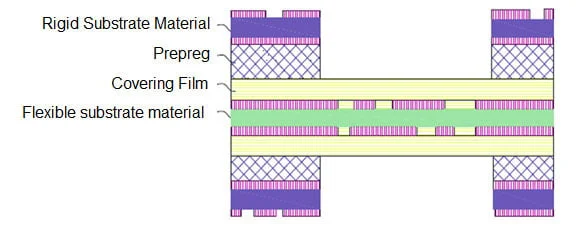

Гибкая жесткая печатная плата
Этот тип печатных плат сочетает в себе свойства как жесткой, так и гибкой печатной платы. Эти платы имеют несколько слоев жесткой печатной платы, прикрепленных к нескольким слоям гибкой печатной платы. Эти платы имеют больше преимуществ, чем те, которые предлагает только гибкая или жесткая печатная плата. Гибкая жесткая плата имеет меньшее количество деталей, чем обычные гибкие или жесткие платы. Это потому, что мы можем объединить варианты разводки для них обоих в одну печатную плату. Когда мы объединяем свойства гибких и жестких печатных плат в гибко-жесткой плате, мы получаем уменьшенный размер, обтекаемую конструкцию и меньший вес.
Мы в основном используем гибко-жесткие печатные платы в тех приложениях, где вес и пространство имеют первостепенное значение. Это включает цифровые камеры, автомобили, сотовые телефоны и кардиостимуляторы.
Материалы для производства печатных плат
Диэлектрическая подложка является основной частью печатной платы, которая может быть гибкой или жесткой. Мы используем диэлектрическую подложку с медным покрытием. Теперь мы обсудим некоторые материалы, которые мы часто используем для изготовление печатных плат.
FR — это аббревиатура от Fire Retardant (огнестойкий). FR4 — наиболее распространенный стеклянный ламинированный материал для всех типов изготовления печатных плат. FR4 — это композитный материал на основе тканых стекло-эпоксидных соединений. Он очень полезен, поскольку обеспечивает нам отличную механическую прочность.
- ФР-1 и ФР-2
Этот материал основан на фенольных и бумажных соединениях. Мы в основном используем этот материал только для однослойных печатных плат. FR2 и FR1 обладают одинаковыми свойствами, однако у них есть одно отличие — температура стеклования. FR2 имеет более низкую температуру стеклования по сравнению с FR1. Мы далее разделяем эти материалы на безгалогеновые, стандартные и негидрофобные.
- СЕМ-1
Этот материал представляет собой композит из фенольных соединений, бумаги и тканого стекловолокна на основе эпоксидной смолы. Мы используем этот материал только для однослойных печатных плат. Мы можем использовать CEM-1 в качестве альтернативы FR4, но CEM-1 дороже FR4.
- СЕМ-3
Этот материал имеет белый цвет и мы в основном используем его в двухслойных печатных платах. Он основан на стеклоэпоксидных компаундах. CEM-3 дешевле FR4, поэтому является хорошей альтернативой. Однако он имеет более низкую механическую прочность по сравнению с FR4.
- Polyimide
Мы в основном используем этот материал в гибких печатных платах. Он основан на Rogers, Keepon и Dupont. Он имеет хорошую плотность, электрические свойства, высокую химическую стойкость и широкий температурный диапазон. Рабочая температура этого материала составляет от -200 ͦC до 300 ͦC.
- Препрег
Это разновидность стекловолокна, пропитанная смолой. Эти смолы предварительно высушиваются, поэтому они прилипают, текут и полностью погружаются при нагревании. Клеевой слой препрега придает ему прочность, сравнимую с FR4.
Существует много форм этого материала с различным содержанием смолы. К ним относятся Medium Resin (MR), Standard Resin (SR) и High Resin (HR). Мы выбираем между ними в зависимости от структуры слоя, требуемой толщины и импеданса.
Заключение
Различные печатные платы имеют разные характеристики и подходят для разных условий эксплуатации, поэтому перед выбором печатной платы необходимо изучить каждый тип печатной платы и учесть такие факторы, как размер пространства, а также механическая и электрическая стабильность. МОКО Технология является ведущей компанией в области печатных плат. Мы специализируемся на всех типах печатных плат и предоставляем комплексные решения для печатных плат, начиная от проектирования печатных плат и заканчивая производством, Печатные платы сборка и тестов. Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы или вы хотите получить расценки.
