O que são contatos dourados em placas de circuito impresso? Um guia completo.

Muitos sistemas eletrônicos utilizam contatos banhados a ouro em placas de circuito impresso (PCBs) para criar conexões elétricas duráveis, desde placas gráficas e módulos de memória em computadores pessoais até eletrônicos automotivos e dispositivos de controle industrial. Localizados na borda de uma placa de circuito impresso, esses contatos banhados a ouro permitem a transferência de energia e sinais entre a placa e seu conector correspondente, além de suportarem inserções e remoções repetidas.

Embora os contatos de ouro ocupem apenas um pequeno espaço em uma placa de circuito impresso (PCB), seu projeto e fabricação não são nada fáceis. Este artigo explica o que são contatos de ouro em PCBs, os tipos de contatos de ouro, suas aplicações e os importantes padrões de projeto, chanfro e fabricação que podem ajudar a garantir confiabilidade a longo prazo.

O que são PCB Gold Fingers?

Os contatos dourados referem-se aos conectores banhados a ouro que percorrem as bordas de uma placa de circuito impresso. Sua função é permitir que uma placa de circuito impresso secundária se conecte à placa-mãe de um computador ou dispositivo como um smartphone. Em resumo, os contatos dourados em uma placa de circuito impresso podem ser usados ​​como pontes para conectar diferentes chips e componentes, permitindo a comunicação por meio de protocolos estabelecidos. Eles fornecem canais claros entre os chips do computador e as placas de circuito para a execução de instruções, o que é especialmente importante para funções como Wi-Fi, memória RAM e processadores.

Existem dois métodos principais de tratamento de superfície para dedos de ouro:

Níquel Químico com Imersão em Ouro (ENIG) – O ENIG é amplamente utilizado devido à sua soldabilidade e planicidade superficial. No entanto, não é adequado para aplicações de acoplamento de alta frequência, uma vez que seu revestimento de ouro é fino (tipicamente de 2 a 5 µm) e macio, tornando-o propenso ao desgaste por inserções repetidas.

Ouro duro — Comparado ao ENIG, o ouro duro possui uma camada de ouro mais espessa (tipicamente de 30 a 50 µm), sendo, portanto, mais resistente ao desgaste e ideal para aplicações que exigem durabilidade e conexões repetidas. A desvantagem é o custo de fabricação mais elevado.

Tipos de PCBs Gold Finger

Os contatos de ouro em placas de circuito impresso são de três tipos principais:

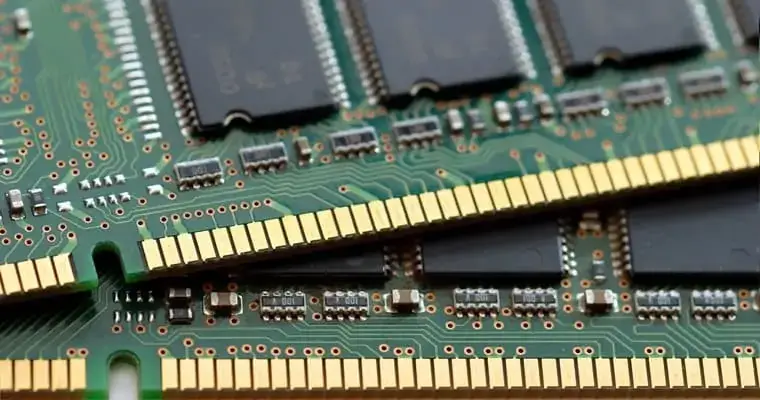

• Dedos de ouro regulares (também chamados de dedos de ouro nivelados): São retangulares almofadas de soldade comprimento e largura uniformes, dispostos ordenadamente ao longo da borda da placa.

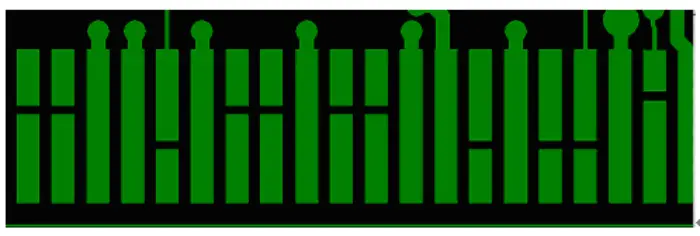

• Gold fingers de PCB segmentados (também chamados de gold fingers intermitentes): As almofadas de solda aqui são retangulares, mas podem ter comprimentos diferentes, localizadas na borda da placa. Elas têm uma seção desconectada na frente.

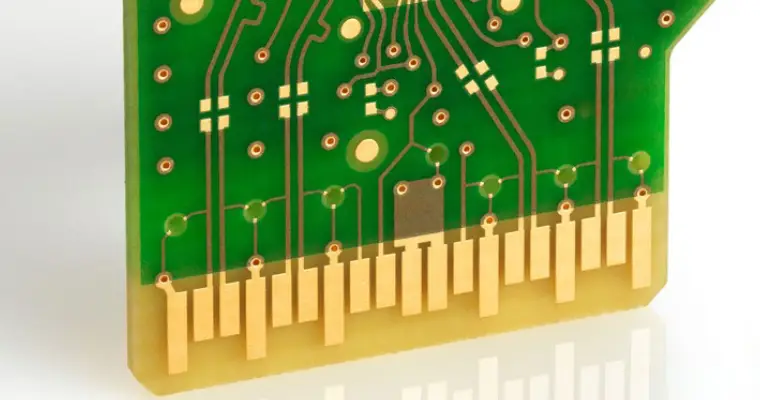

• Dedos de ouro longos e curtos (também chamados de dedos de ouro irregulares): São almofadas retangulares de diferentes comprimentos ao longo da borda da placa, frequentemente chamadas de dedos de ouro longos e curtos ou dedos de ouro irregulares. Você frequentemente encontrará esse tipo usado para conexões em módulos de memória, unidades USB, leitores de cartão, etc.


Para que servem os contatos dourados das placas de circuito impresso?

Os dedos de ouro para PCBs têm uma variedade de usos comuns que permitem conexões entre componentes em computadores e outros dispositivos. Aqui estão algumas de suas aplicações mais comuns:

Pontos de interconexão — As placas de circuito impresso secundárias se conectam à placa-mãe principal por meio de slots fêmea, como PCI, ISA ou AGP . Os contatos dourados nesses slots transmitem sinais entre dispositivos e placas periféricas e o próprio computador. Isso é comum em computadores (slots de memória e placas de expansão), servidores e sistemas de controle industrial.

Adaptadores especiais — Conectores de contato banhados a ouro na placa de circuito impresso permitem a adição de diversos componentes de alto desempenho para computadores pessoais através de placas de expansão perpendiculares que se encaixam na placa-mãe, proporcionando processamento gráfico e saída de áudio aprimorados. Esses adaptadores são comumente encontrados em PCs gamers e estações de trabalho que exigem alto desempenho.

Conexões externas — Periféricos adicionados a uma estação de computador, como alto-falantes, scanners e impressoras, são conectados a slots específicos na parte traseira do gabinete. Essas portas se conectam a placas de circuito impresso (PCBs) que, por sua vez, fazem a interface com a placa-mãe através de contatos banhados a ouro. Além disso, eletrônicos automotivos e sistemas de entretenimento doméstico dependem de conexões com contatos banhados a ouro para um desempenho estável e confiável.

PCB Gold Dedo biselado

O chanfro dos contatos de ouro em placas de circuito impresso (PCBs) refere-se ao processo de cortar a borda da placa em um ângulo para criar um perfil cônico ao longo dos contatos de ouro. O objetivo desse procedimento é facilitar a inserção dos contatos nos slots e conectores correspondentes.

Processo de revestimento de contatos de ouro e chanfro em PCB

A deposição de ouro nos contatos das placas de circuito impresso é feita após a aplicação da máscara de solda, mas antes do processo final de tratamento da superfície. O processo consiste em três etapas:

1. Niquelagem: Primeiro, aplica-se uma camada base de níquel nas bordas de conexão dos contatos. Isso é feito para criar uma camada de barreira que melhora a adesão entre o cobre e a camada de ouro e impede a difusão do cobre para a camada de ouro.
2. Revestimento em ouro: Em seguida, uma camada de ouro duro é aplicada sobre a camada de níquel. O ouro é, por vezes, ligado com cobalto para aumentar a dureza, diminuir a resistência superficial e prolongar a vida útil dos contatos de ouro, mesmo após múltiplos ciclos de acoplamento.
3. Biselamento: A última etapa consiste em chanfrar as bordas dos contatos dourados em um ângulo de 20°, 30° ou 45°, dependendo da espessura da placa e dos requisitos do conector.

Parâmetros de chanfro de contatos de ouro em PCB na MOKO Technology

A tabela abaixo descreve os parâmetros de chanfro padrão utilizados na MOKO Technology:

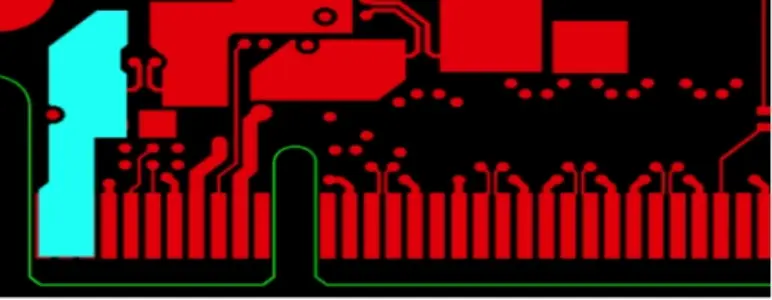

Regras de design do PCB Gold Fingers

• Mantenha os furos passantes banhados a pelo menos 1 mm de distância dos dedos. Furos passantes banhados exigem revestimento de cobre ao redor do furo em todas as camadas. Esse cobre pode fluir para os dedos de ouro durante o banho e causar contaminação ou problemas de espessura. Manter uma distância de 1 mm evita isso.
• Mantenha um espaçamento entre os dedos e qualquer máscara de solda ou serigrafia. Isso evita que o material transborde para os dedos durante a aplicação, o que pode interferir na inserção.
• Posicione os dedos na lateral da placa oposta ao centro do componente. Isso auxilia na inserção e no alinhamento, pois libera os componentes na parte inferior.
• Não coloque nenhum Peças SMD, furos passantes ou almofadas de solda a 1 mm dos dedos. Isso evita interferência com o conector de interface.
• Remova todo o cobre da camada interna abaixo dos dedos, normalmente 3 mm além da borda da largura dos dedos. Isso evita que o cobre da camada interna fique exposto durante o chanfro/chanfragem da placa de circuito impresso, o que causa um efeito estético ruim.
• Limite o comprimento máximo dos dedos a cerca de 40 mm. Dedos mais longos são propensos a danos durante o manuseio e a inserção.
• Evite impressão com máscara de solda ou serigrafia em áreas imediatamente adjacentes aos dedos, onde o material pode transbordar, causando problemas de acúmulo.
• Projete aberturas contínuas na máscara de solda ao redor dos dedos. Isso evita a necessidade de linhas de vinco ou malha de aço.

Padrões de Gold Fingers de Placa de Circuito

Os contatos de ouro das placas de circuito impresso (PCBs) precisam atender a padrões rigorosos de qualidade e desempenho para garantir uma operação confiável. Os principais aspectos dos padrões para contatos de ouro em placas de circuito impresso incluem:

• Qualidade visual: Sem riscos com profundidade superior a 0.1 μm ou comprimento superior a 1 mm, sem bolhas, sem oxidação e sem resíduos estranhos. Inspecionado com ampliação de 20 a 50x, de acordo com as normas IPC-A-610 Classe 2/3.
• Qualidade do revestimento: Camada de ouro duro ≥0.8 μm, subcamada de níquel ≥ 5 μm. Pureza do ouro ≥99.9% e pureza do níquel ≥99.5%. Teste de tração para medir a resistência de adesão ≥0.5 N/mm.
• Precisão dimensional – A tolerância de comprimento é de ±0.1 mm, a tolerância de largura é de ±0.05 mm, a tolerância de passo é de ±0.03 mm, o ângulo de chanfro é de 45° ± 5° e o comprimento do chanfro é de 0.5 a 1 mm.
•  Desempenho elétrico — A resistência de contato inicial não deve exceder 50 mΩ e não deve exceder 100 mΩ após 1,000 ciclos de inserção. A variação de resistência deve ser ≤10% ao usar uma corrente de 1 A por 1 hora.
•  Resistência ambiental — Suporta ciclos térmicos de -40°C a 85°C por 50 ciclos, passa no teste de névoa salina com 5% de NaCl por 24 a 48 horas e no teste de vibração de 10 a 2000 Hz sem perda de revestimento.

Conclusão

Embora os contatos de ouro em placas de circuito impresso sejam pequenos, desempenham um papel fundamental para garantir conexões elétricas eficazes entre diferentes dispositivos, desde eletrônicos de consumo até aplicações automotivas e industriais. Portanto, é importante conhecer os tipos de contatos de ouro, suas aplicações, regras de projeto e normas.

Na MOKO Technology, produzimos placas de circuito impresso há quase 20 anos. Somos capazes de fabricar contatos de ouro de alta qualidade em placas de circuito impresso. Seguimos rigorosamente os padrões da indústria para garantir que o revestimento de ouro tenha a dureza e a adesão adequadas. Se você tiver alguma dúvida sobre nossas capacidades de fabricação de contatos de ouro, clique aqui para entrar em contato conosco.
