Cómo diseñar un esquema de PCB: guía paso a paso

Esquema de PCB: ¿Qué es? ¿Por qué es importante?

A diseño de placa de circuito impreso Comienza con un diagrama esquemático de PCB. Este diseño representa visualmente el circuito electrónico como un gráfico, utilizando símbolos para representar los componentes y líneas para mostrar sus conexiones eléctricas. Normalmente, el esquema de PCB se desarrolla antes del diseño físico de la placa. Una vez verificado que el esquema de la placa de circuito se ajusta al diseño previsto y a las especificaciones del proyecto, se puede continuar con el diseño y la fabricación de la PCB. Un esquema de PCB permite al ingeniero comprender cómo se interconectan los distintos componentes y sus funcionalidades específicas. Este conocimiento es vital al reparar o reproducir una placa de circuito impreso. La siguiente guía explica paso a paso el proceso de diseño de esquemas de placas de PCB. Continúe leyendo.

¿Cómo diseñar un esquema de PCB?

Paso 1: Establecer el tamaño de la página

Al seleccionar las dimensiones de las páginas, evalúe con antelación el tamaño y la complejidad del esquema proyectado. Además del tamaño estándar A4, las hojas A3 y A2 más grandes admiten circuitos importantes que abarcan cientos de componentes en jerarquías complejas de varias páginas. Si contiene un circuito sencillo, las hojas compactas A5 o A6 pueden ser suficientes.

Paso 2: Nombrar páginas

Configure una portada con los nombres y números de página para la navegación. Utilice una agrupación intuitiva asignando nombres básicos basados ​​en funciones: "Fuente de alimentación", "Configuración del microcontrolador", "Interfaz de sensores", etc. Como alternativa, categorice por etapas del flujo de datos: "Entradas", "Procesamiento", "Salidas". Siga la secuencia alfanumérica estándar y evite espacios grandes entre los números de página para los anexos.

Paso 3: Establecer las pautas de la cuadrícula

Aunque no es una exigencia inmediata de los diseñadores, configurar una cuadrícula sirve como referencia necesaria para la herramienta. Una cuadrícula facilita la referencia precisa de los componentes y sus conexiones. Garantiza que los elementos del circuito se adhieran a ella, lo que permite un sondeo continuo de la red durante la inspección.

Paso 4: Barra de título de la página

Ubicado en la parte inferior de la página del esquema, el pie de página contiene información completa. Incluye las dimensiones de la página, las clasificaciones de la placa, el historial de revisiones, el nombre y la función del circuito, las marcas de derechos de autor, etc.

Paso 5: Agregar notas de apoyo

Los diseñadores tienen la tarea de documentar las notas esenciales del circuito. Estas notas pueden redactarse en documentos separados o en páginas junto con los dibujos esquemáticos. Especialmente en diseños complejos, las anotaciones suelen detallarse en páginas separadas, abarcando aspectos como el estado de los puentes y las restricciones de diseño de la PCB.

Paso 6: Seguimiento del historial de revisiones
El seguimiento de las revisiones implica documentar las modificaciones realizadas al diseño. Esto incluye las fechas de las modificaciones, las descripciones de los cambios, los nombres de los colaboradores y revisores, así como los comentarios de las revisiones. Este registro suele residir en la página principal o final del diseño esquemático.

Paso 7: Directorio de documentos esquemáticos
El directorio sirve como catálogo de temas dentro de la documentación esquemática. Facilita considerablemente la localización de módulos específicos en diseños complejos. Para diseños más pequeños y sencillos, este paso puede omitirse si se considera innecesario.

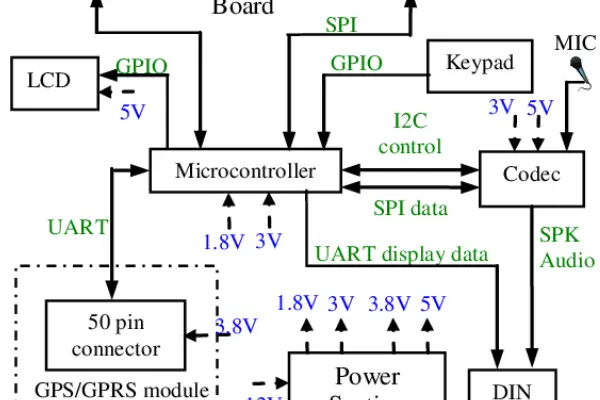

Paso 8: Dibuje el diagrama de bloques

Desarrollar un diagrama de bloques que abarque los módulos clave: procesadores, unidades de memoria, periféricos, interfaces externas y otros subsistemas principales. Describir las conexiones cruciales y los flujos de datos a nivel de abstracción de bloques.

Paso 9: Diseño de diagrama esquemático en capas

En los casos en que Apilado de PCB Es complejo con múltiples módulos, por lo que adoptar una estructura esquemática en capas resulta más efectivo. Esta representación jerárquica ilustra visualmente el flujo de señales entre los módulos. Al hacer clic en un módulo, se obtiene una vista detallada de sus detalles.

Paso 10: Referencia de componentes
Esta tabla de referencia enumera los componentes electrónicos estándar junto con sus indicadores de referencia designados, utilizados en los diagramas esquemáticos. Los indicadores cumplen con los criterios IEEE, priorizando el uso de mayúsculas para la denominación de componentes específicos.

Lectura adicional: Componentes de la placa de circuito: una guía completa

Paso 11: Generación simbólica
Los esquemas abarcan diversos elementos, como activos, pasivos y conectores, e incorporan componentes como transistores, diodos, puertas lógicas, circuitos integrados de procesador, FPGA y amplificadores operacionales. También se incluyen dispositivos pasivos como condensadores, inductores y transformadores. Si bien se desaconseja la creación de nuevos componentes, a menos que no estén presentes en la biblioteca estándar, es fundamental cumplir con los estándares de la industria para la creación de símbolos.

Paso 12: Configuración del amplificador operacional

Cumplir con los estándares IEEE al crear símbolos es fundamental, especialmente para amplificadores operacionales. Para simplificar el proceso de dibujo, los diseñadores suelen seguir configuraciones estándar, colocando los pines de entrada a la izquierda y los de salida a la derecha, con los pines de alimentación y tierra en posición vertical. Asegurarse de que la alineación con las hojas de datos del fabricante sea crucial al modificar la orientación o las conexiones de los símbolos.

Paso 13: Notación esquemática heterogénea
Componentes como PGAF, unidades de memoria y microprocesadores, caracterizados por múltiples pines (datos, entrada/salida, dirección, control y líneas de alimentación), requieren una notación distinta para cada subcomponente dentro de un solo paquete para mantener la claridad.

Paso 14: Conexiones de red
La claridad en la comprensión de los circuitos se logra marcando adecuadamente los puntos de intersección donde los cables comparten conexiones eléctricas. Simplificar los diagramas esquemáticos implica representar los símbolos comunes de los circuitos integrados (CI) en lugar de dibujar redes excesivamente. Enfatizar las conexiones organizadas pin a pin entre dispositivos con nombres coincidentes mejora la legibilidad.

Paso 15: Ubicación estratégica de los componentes

La colocación cuidadosa de los elementos dentro del esquema afecta significativamente la lista de materiales posterior y la creación del paquete de circuitos integrados.

Paso 16: Comprobación de las reglas de diseño
Utilizando Comprobación de reglas de diseño (DRC) Dentro de CAD se asegura la integridad lógica y física del diseño, evaluando el cumplimiento de las reglas de diseño habilitadas durante la planificación.

Paso 17: Verificación de la tabla de red
Tras finalizar el diseño esquemático, la generación de la lista de conexiones es crucial para la importación del diseño. Este proceso genera archivos legibles por máquina (.mnl) y por humanos (.txt) que muestran las conexiones eléctricas. Se recomienda la verificación manual de las redes para evitar errores de diseño.

Paso 18: Factura of material
Las herramientas CAD modernas ofrecen la función de creación de listas de materiales (BOM), que requiere que los diseñadores introduzcan todos los datos necesarios durante la creación o importación de piezas. La BOM incluye información vital, como los números de pieza de fabricación (MPN), los detalles del paquete y los nombres o números de pieza de los proveedores, esenciales para una documentación precisa.

Paso 19: Lista esquemática
A menudo pasada por alto, pero crucial, la lista esquemática lógica sirve como una herramienta organizativa crucial basada en experiencias de diseño previas. Las listas de verificación minimizan los errores en los diagramas, garantizando esquemas sin errores que facilitan el trabajo del diseñador.

Conclusión

Esta guía presenta un resumen exhaustivo de la creación de esquemas de circuitos impresos. Tanto si se inicia en el mundo de los esquemas como si busca adquirir conocimientos avanzados, esta guía completa pretende ser una valiosa referencia para crear esquemas de circuitos impresos de alta calidad y eficaces en todas las etapas, desde la concepción hasta la finalización. Contactar con nosotros Si tienes alguna otra consulta.
