Lors de la conception ou du test de circuits électroniques, les ingénieurs utilisent soit une plaque d'essai, soit une plaque d'expérimentation. Cependant, le choix entre les deux peut s'avérer complexe, surtout pour les débutants. Plusieurs facteurs clés sont à prendre en compte pour faire le bon choix. Ce choix influence la stabilité du circuit, l'efficacité du débogage et la possibilité de produire votre conception. Poursuivez votre lecture pour en savoir plus.

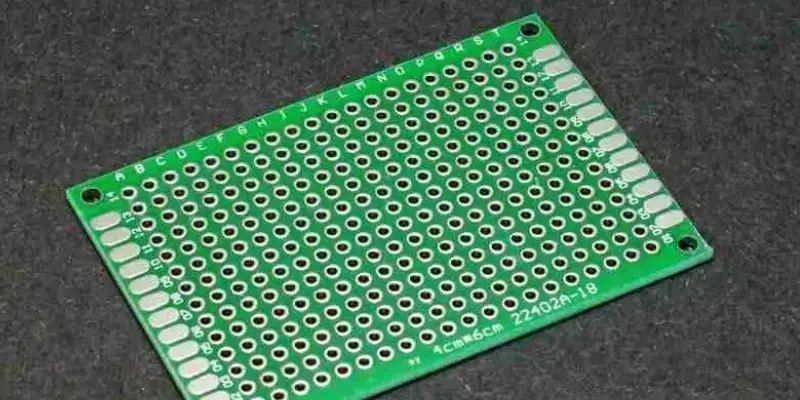

Qu'est-ce qu'un Protoboard ?
Une carte de prototypage (également appelée carte de prototypage) est une carte utilisée pour construire et tester des circuits électroniques. Elle est constituée d'une surface plane et isolée percée de trous. pastilles de soudure, ou des supports pour insérer des composants. Les pastilles/trous sont interconnectés par des pistes de cuivre disposées sous la carte.
Avantages de la plaque d'essai
- Connexions stables et durables – Le soudage des composants sur la carte de prototypage crée des connexions mécaniques et électriques robustes qui peuvent résister aux contraintes et durer longtemps.
- Idéal pour les projets permanents – Si votre la conception de circuits il est peu probable que cela change beaucoup, un protoboard crée une solution semi-permanente parfaite pour la construction du projet final.
- Configurations personnalisables – Les cartes de prototypage offrent une grande flexibilité dans le placement des composants et le routage des pistes. Vous pouvez optimiser la configuration selon vos besoins de conception spécifiques.
- Gère bien la complexité – La stabilité d'une carte de prototypage est idéale pour construire des conceptions de circuits plus complexes et plus complexes de manière fiable.
- Rentable – Les protoboards offrent une option abordable pour les amateurs et les étudiants par rapport à la fabrication de circuits imprimés personnalisés.
Inconvénients des plaques d'essai
- Nécessite des compétences en soudure – Pour assembler des circuits sur une carte de prototypage, vous devez savoir comment souder les composants correctement et proprement.
- Moins réutilisable – Il n'est pas aussi facile de retirer/remplacer des composants sur une carte de prototypage que d'utiliser une plaque d'essai ou une plaque de décapage.
- Débogage limité – Le dépannage peut s'avérer complexe, car il est impossible de simplement brancher et débrancher des connexions pour effectuer un test. Un dessoudage peut être nécessaire.
- Vitesse inférieure – Pas bien adapté aux très haute fréquence PCB ou des circuits RF. Les traces ont une impédance supérieure à celle d'un circuit imprimé.

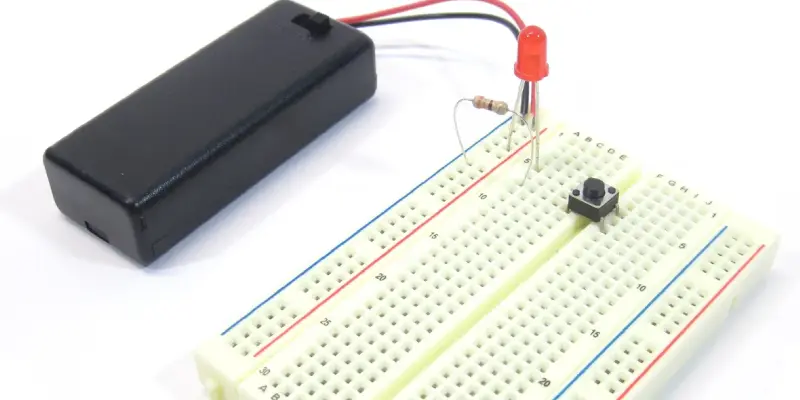

Qu'est-ce qu'une planche à pain ?
Une plaque d'essai pour circuits imprimés, aussi appelée plaque sans soudure, est un support de montage pour circuits temporaires, utilisé pour le prototypage, les tests et l'expérimentation de différents concepts électroniques. Une plaque d'essai standard comporte une grille de trous reliés par des clips métalliques. Ces clips forment des rangées horizontales et des colonnes verticales de points de connexion. Cela permet d'insérer les pattes et les fils des composants pour les connecter sans soudure.
Avantages de la plaque d'essai
- Sans soudure – Aucune soudure requise ; il suffit d'insérer les composants et les fils dans les trous pour les connecter. Idéal pour les débutants.
- Réutilisable – Les composants peuvent être facilement retirés et réorganisés pour modifier le circuit. Idéal pour expérimenter.
- Prototypage rapide – Permet de tester rapidement des idées de circuits en assemblant des connexions temporaires.
- Retour visuel – La disposition offre une visualisation claire des connexions du circuit. Dépannage facile.
- Peu coûteux – Les plaques d’essai sont très abordables par rapport aux autres options de prototypage.
Inconvénients de la plaque d'essai
- Moins stable – Les connexions à ressort peuvent se desserrer au fil du temps, ce qui entraîne des contacts défectueux dans les circuits complexes.
- Non permanent – Les circuits de la maquette sont uniquement destinés à être temporaires et ne peuvent pas être transformés en projets permanents.
- Câblage désordonné – De nombreux fils de liaison qui se croisent peuvent rendre la disposition visuellement confuse.
- Limitations de taille – Les circuits volumineux ou très complexes peuvent ne pas tenir physiquement sur une maquette.
- Pas de montage – Étant donné que les planches à pain ne sont pas soudées, elles ne peuvent pas être montées en toute sécurité dans des boîtiers.
Plaque d'essai vs plaque de prototypage : principales différences en bref
| Fonctionnalité | Protoboard | Breadboard |
| Méthode de connexion | Les composants sont soudés à des pastilles ou des pistes en cuivre. | Les composants s'insèrent dans des clips métalliques à ressort |
| Soudure requise | Oui | Non |
| Objectif principal | Construction de circuits semi-permanents ou à long terme | Prototypage et expérimentation temporaires |
| Facilité de modification | Faible – nécessite un dessoudage | Haut de gamme – changements faciles et rapides |
| Stabilité de la connexion | Stable et fiable | Les lentilles de contact peuvent se desserrer avec le temps. |
| Idéal pour | Prototypes finalisés, tests approfondis, circuits complexes | Tests préliminaires, apprentissage, itération rapide |
| Complexité des circuits | Gère bien les circuits complexes et denses | Idéal pour les circuits simples à moyennement complexes |
| Vitesse de débogage | Plus lent en raison des connexions soudées fixes | Rapide et intuitif |
| Durabilité | Élevé ; convient à une utilisation à long terme | Faible ; non destiné aux projets permanents |
| Performances haute fréquence | Mieux que les plaques d'essai, mais limité par rapport aux circuits imprimés. | Mauvais pour les circuits à haute fréquence ou sensibles au bruit |
| Considération de coût | Coût initial plus élevé, réutilisable | Peu coûteux, jetable |
Plaque d'essai vs plaque de prototypage : 5 différences clés expliquées
- Type de connexion
Les protoboards ont des traces de cuivre gravées sur le substrat Les composants sont soudés ou insérés par pression. La soudure crée des liaisons mécaniques et électriques durables, mais rend la modification des connexions plus difficile.
Les plaques d'essai utilisent des clips à ressort amovibles situés sous la plaque pour maintenir les fils et les composants en place. Il suffit d'insérer les fils dans les trous pour créer des connexions temporaires entre les composants, sans soudure. Cela permet d'effectuer rapidement des modifications pour le prototypage de nouveaux circuits.
- Reconfigurabilité
Les modifications apportées aux prototypes nécessitent de dessouder et ressouder les composants, ce qui les rend plus lentes et plus difficiles. En revanche, les platines d'expérimentation permettent d'insérer et de retirer facilement les composants pour reconfigurer les circuits par simple branchement/débranchement. Cette modularité facilite les processus de conception itératifs et l'expérimentation.
- Flexibilité de la mise en page
Les platines d'expérimentation présentent des schémas de connexion internes prédéfinis qui limitent les conceptions complexes de circuits multi-composants. Les protoboards offrent des configurations personnalisées adaptées aux besoins d'un circuit en découpant les pistes et en positionnant les composants. Cela facilite la mise en œuvre de circuits complexes.
- Durabilité
Les connexions à ressort des platines d'expérimentation se desserrent progressivement au fil des insertions et retraits répétés lors des modifications du prototypage. Elles sont donc moins adaptées à une utilisation à long terme. Les connexions soudées des platines d'expérimentation résistent aux contraintes et restent robustes au fil du temps et des utilisations répétées du circuit.
- Considérations relatives aux coûts
Les plaques d'essai sont peu coûteuses, ce qui en fait des options de prototypage jetables rentables. Leur coût initial est plus élevé, mais elles peuvent être réutilisées pour plusieurs projets, ce qui les rend plus adaptées aux circuits permanents.
Protoboard vs Breadboard : lequel choisir ?
Le choix entre une plaque d'essai et une plaque de prototypage dépend de la maturité de votre conception de circuit et du niveau de fiabilité requis à chaque étape de développement.
Utilisez une plaque d'essai pour :
- Expérimentation en phase préliminaire
Les plaques d'essai sont faciles à assembler sans soudure, ce qui en fait la solution idéale pour valider un concept et tester des alternatives de conception.
- Modifications de conception fréquentes
Les composants et les connexions de la plaque d'essai s'ajoutent, se retirent ou se réorganisent facilement, ce qui rend le débogage et l'itération assez rapides.
- Validation fonctionnelle
Les plaques d'essai sont très utiles pour vérifier la logique des circuits simples et le cheminement des signaux lorsque des connexions temporaires sont acceptables.
- Vitesse d'apprentissage et de prototypage
Les plaques d'essai offrent le chemin le plus court entre un concept et un circuit fonctionnel dans les cas où la stabilité à long terme n'est pas cruciale, contrairement à la vitesse et à la flexibilité.
Utilisez une plaque d'essai pour :
- Stabilisation de la conception
Après avoir vérifié le comportement du circuit sur une plaque d'essai, les connexions peuvent être soudées sur une plaque de prototypage pour obtenir des performances électriques plus fiables. - Fiabilité mécanique améliorée
Les plaques d'essai sont plus résistantes à la manipulation et aux mouvements que les plaques de prototypage, et la probabilité de connexions intermittentes est minimisée. - Prototypes semi-permanents
Ils peuvent être utilisés pour des démonstrations, des tests de longue durée ou simplement pour des constructions uniques qui doivent être opérationnelles sur le long terme. - Validation pré-PCB
Le prototypage permet de détecter les problèmes de conception et d'assemblage avant de s'engager dans la fabrication d'un circuit imprimé personnalisé.
Du prototype à la plaque d'essai : un flux de travail de prototypage typique
Lors du processus de développement électronique, on a besoin à la fois d'une plaque d'essai et d'une plaque de prototypage.
Dans un premier temps, les ingénieurs utilisent une plaque d'essai pour tester le fonctionnement et la logique de base du circuit. En cas de modifications de conception, ils peuvent rapidement apporter des modifications ou des itérations sur les plaques d'essai en fonction des nouvelles exigences.
Une fois le circuit vérifié et le schéma finalisé, les ingénieurs passaient à la plaque d'essai. Celle-ci offre des connexions électriques plus fiables et une meilleure stabilité mécanique que la plaque d'essai. Son utilisation permet de détecter des problèmes d'implantation, de soudure ou de stabilité du signal qui pourraient passer inaperçus lors des tests sur plaque d'essai.
Il s'agit du processus de prototypage standard, qui consiste à passer de la plaque d'essai à la plaque de prototypage, puis à la production en série des circuits imprimés. Cependant, pour certaines conceptions de circuits imprimés simples, les ingénieurs peuvent sauter une étape afin d'accélérer la livraison.
Réflexions finales
Pour choisir entre une platine d'expérimentation et une carte de prototypage, il est important de comprendre que chacune présente des avantages et constitue un outil extrêmement utile pour le prototypage électronique. Les platines d'expérimentation constituent un moyen rapide, pratique et économique de tester des idées de circuits. En revanche, les cartes de prototypage offrent davantage de robustesse, d'organisation et de précision pour les projets complexes ou à long terme. Quel que soit votre choix, tenez compte de vos besoins spécifiques en termes de pérennité, de complexité, de reproductibilité, de coût et de réorganisation. En choisissant la carte de prototypage adaptée à votre application, vous serez en mesure de concrétiser efficacement vos idées de circuits innovants.
Questions Fréquentes Posées
Quelle est la principale différence entre une plaque d'essai et une plaque de prototypage ?
La principale différence entre une plaque d'essai et une plaque de prototypage réside dans le mode de connexion. Les plaques d'essai utilisent des connexions soudées, tandis que les plaques de prototypage utilisent des pinces à ressort pour les connexions temporaires.
Plaque d'essai ou plaque de prototypage : laquelle est la plus adaptée aux circuits temporaires ?
La plaque d'essai est plus adaptée aux circuits temporaires car elle peut être assemblée rapidement et ne nécessite aucune soudure pour toute modification.
Quels sont les avantages de l'utilisation d'une plaque d'essai ?
Une plaque d'essai offre des connexions stables et fiables, ce qui la rend adaptée aux circuits semi-permanents, aux agencements complexes et aux projets nécessitant des performances électriques constantes.
Une plaque d'essai peut-elle être réutilisée ?
Oui, les plaques d'essai sont réutilisables, mais le nombre de réutilisations est limité. Lors de la réutilisation, un dessoudage est nécessaire, ce qui peut endommager les pastilles ou les pistes de soudure.
