Les substrats céramiques jouent un rôle essentiel dans l'électronique moderne, permettant la miniaturisation, une meilleure gestion thermique et des fréquences de fonctionnement plus élevées pour d'innombrables appareils que nous utilisons au quotidien. La complexité et la puissance croissantes des systèmes électroniques entraînent une demande croissante de matériaux et de techniques de fabrication de substrats céramiques avancés, capables de répondre aux besoins des technologies émergentes. Dans ce guide complet, nous examinerons en détail les substrats céramiques : leurs propriétés, leurs matériaux, leurs applications et leurs critères de sélection.
Que sont les substrats en céramique ?
Les substrats céramiques sont des matériaux inorganiques non conducteurs, fabriqués à partir de composés céramiques tels que l'alumine, le nitrure d'aluminium, la béryllium et la zircone. Ils servent de couches de base dans les procédés de fabrication. PCB bord pour le montage de composants électroniques et la création d'interconnexions électriques.
Principales caractéristiques des substrats céramiques :
- Ils fournissent une plate-forme stable et rigide pour la construction de circuits et le montagecomposants sur PCB en raison de leur résistance mécanique élevée.
- Ils présentent une résistance à la chaleur et une conductivité thermique élevées, ce qui les rend adaptés à la dissipation de la chaleur dans l'électronique haute puissance.
- Ils possèdent d'excellentes propriétés d'isolation électrique jusqu'aux hautes fréquences CA, ce qui permet des circuits haute densité et une miniaturisation.
- Dans une configuration multicouche, les substrats PCB en céramique permettent l'empilement vertical de plusieurs couches minces conduisant à des modules 3D ultra-compacts avec des passifs et des interconnexions intégrés complexes.

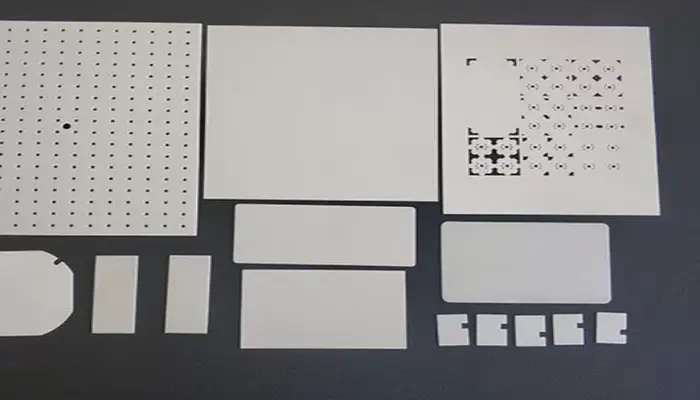

Différents matériaux de substrats céramiques
Les substrats céramiques sont de différents types selon les matières premières utilisées :
Alumine (Al2O3)
L'oxyde d'aluminium, ou alumine, est l'un des matériaux les plus courants. Grâce à sa robustesse et à ses excellentes propriétés d'isolation électrique, l'alumine s'avère un composant précieux dans de nombreuses applications électroniques, notamment les circuits imprimés. Elle convient également aux applications à haute température grâce à sa stabilité chimique et à sa grande disponibilité.
Nitrure d'aluminium (AlN)
La céramique AlN présente la conductivité thermique la plus élevée, ce qui la rend idéale pour la dissipation thermique dans l'électronique de puissance. Elle offre également une résistivité électrique élevée. Les substrats AlN sont plus coûteux que l'alumine.
Béryllium (BeO)
La céramique au béryllium (BeO) présente une conductivité thermique impressionnante tout en conservant ses propriétés d'isolation électrique. Son coût élevé limite son application à des environnements spécifiques exigeant des performances extrêmes. La toxicité du béryllium est également préoccupante.
Carbure de silicium
Le carbure de silicium est une autre céramique appréciée pour son exceptionnelle capacité à conduire efficacement la chaleur et sa résistance aux températures élevées et à la corrosion. Avec une conductivité thermique comprise entre 100 et 400 W/(m·K) à haute température, le SiC est particulièrement adapté aux équipements haute température, comme les pièces de four. Il est également utile pour la fabrication de semi-conducteurs.
Nitrure de silicium
Le nitrure de silicium (Si3N4) est également apprécié pour ses performances thermiques. Avec une conductivité allant jusqu'à 400 W/(m·K), cette céramique est populaire dans les applications à haute température, notamment pour les composants de turbines à gaz. Elle est également utilisée dans les roulements et les outils de coupe.
| Matériaux | Conductivité thermique | Coefficient de dilatation thermique / x 10-6/ | Résistance aux chocs thermiques | Prix | Phytotoxicité |
| Alumine (Al2O3) | 20 | 7.2 | Modérée | Faible | Aucun |
| Nitrure d'aluminium (AlN) | 140-260 | 4.4 | Faible | Haute | Aucun |
| Béryllium (BeO) | 250 | 7.5 | Faible | Très élevé | Toxique |
| Carbure de silicium ( SiC) | 270 | 3.7 | Excellent | Modéré à élevé | Aucun |
| Nitrure de silicium (Si3N4 ) | 10-40 | 3.2 | Excellent | Modéré à élevé | Aucun |
Pour en savoir plus: Différents types de substrats PCB pour votre projet

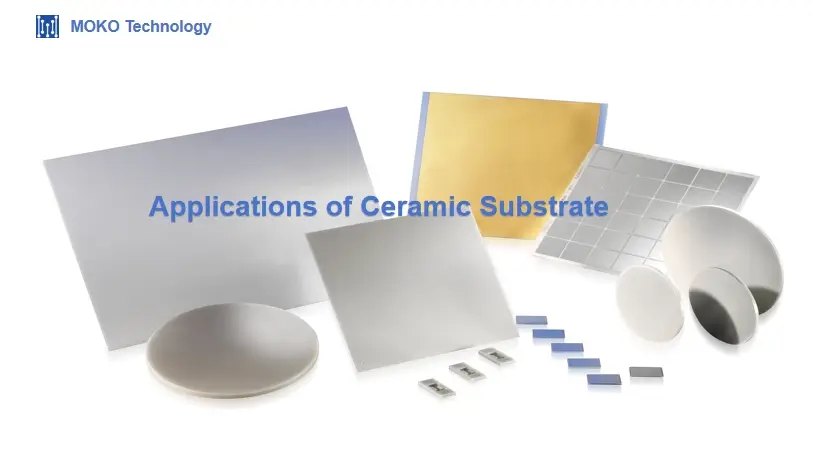

Applications du substrat PCB en céramique
Les substrats céramiques pour circuits imprimés sont appréciés dans de nombreux domaines pour leurs propriétés distinctives et leurs hautes performances. Leurs applications couvrent divers secteurs, dont les principaux sont :
Énergies renouvelables : Les substrats céramiques pour circuits imprimés sont souvent utilisés pour la fabrication d'onduleurs pour panneaux solaires photovoltaïques et de concentrateurs pour systèmes photovoltaïques à concentration. Leur isolation électrique et leur résistance aux hautes températures les rendent particulièrement adaptés à ces applications spécifiques.
Automobile : L'industrie automobile utilise également des substrats céramiques dans de nombreux dispositifs, notamment les systèmes de direction assistée électrique, les alterno-démarreurs intégrés et les calculateurs moteur. En permettant des systèmes automobiles plus efficaces et plus propres, la céramique contribue à réduire la consommation de carburant et les émissions de gaz d'échappement.
Aérospatiale et défense : L'industrie aérospatiale utilise des substrats céramiques pour l'avionique, les systèmes de guidage et les composants de communication par satellite. Leur faible poids permet de réduire la charge utile et de résister aux vibrations. Dans le domaine de la défense, les céramiques sont utilisées dans les radars, les systèmes de guerre électronique et d'autres composants électroniques haute fréquence où leurs excellentes propriétés diélectriques.
Dispositifs médicaux : Les substrats céramiques sont largement utilisés dans les dispositifs médicaux nécessitant une isolation électrique, une biocompatibilité et une résistance à la stérilisation. Parmi les exemples, on peut citer les capteurs d'instruments chirurgicaux, les instruments de laboratoire, les implants médicaux et les dispositifs microfluidiques.
Sans fil et télécommunications : la capacité de traitement des hautes fréquences rend les substrats céramiques bien adaptés aux circuits intégrés RF, aux antennes, aux filtres et autres composants utilisés dans les appareils mobiles, les stations de base, les routeurs, etc. La faible perte diélectrique des matériaux céramiques permet de minimiser la perte de signal dans les circuits de communication haute fréquence.
Choisir le bon substrat céramique pour votre projet PCB
- Tenez compte de l'application et des conditions de fonctionnement. À quelle température, fréquence, niveau de puissance, etc. le substrat devra-t-il résister ? Cela vous aidera à affiner vos options. Les substrats en alumine supportent bien les hautes fréquences, tandis que le nitrure d'aluminium est plus adapté à une conductivité thermique élevée.
- Regardez les propriétés diélectriques comme constante diélectrique et tangente de perte. Les substrats à faible perte et haute fréquence ont tendance à avoir des constantes diélectriques plus faibles. La constante diélectrique affecte l'adaptation d'impédance et la diaphonie.
- Vérifiez les propriétés mécaniques telles que la résistance et la dilatation thermique. Le substrat doit être suffisamment robuste pour les procédés de fabrication et l'utilisation finale. Les propriétés thermiques affectent la dissipation thermique.
- Tenez compte de la rugosité et de l'épaisseur de la surface. Une surface lisse facilite le dépôt. Les substrats plus fins sont plus légers, mais peuvent être plus fragiles. Les épaisseurs standard varient généralement de 0.25 mm à 1 mm.
- Évaluez le coût et la disponibilité. Certains matériaux céramiques exotiques peuvent s'avérer plus coûteux et nécessiter des délais d'approvisionnement plus longs. Des matériaux plus courants comme l'alumine et le nitrure d'aluminium sont plus rentables.
Les substrats céramiques offrent des fonctionnalités inestimables à l'électronique dans pratiquement tous les domaines de la société moderne. Ce guide de référence offre un aperçu complet et vise à aider les lecteurs à mieux comprendre le choix et l'utilisation des substrats céramiques. De l'adéquation des propriétés diélectriques à l'équilibre entre coût et disponibilité, nous avons abordé les facteurs clés à prendre en compte pour choisir le bon matériau céramique. Pour toute question non abordée ici, n'hésitez pas à nous contacter. contact us.
