Placas de circuito impreso (PCB) forman la infraestructura esencial de la electrónica contemporánea, proporcionar una plataforma para la integración e interconexión de elementos electrónicos. Aunque la funcionalidad y el rendimiento eléctrico son primordiales, el atractivo estético y la legibilidad de la información en un PCB son igualmente importantes. Aquí es donde la utilización de la serigrafía se vuelve crucial.. En este articulo, nos sumergiremos en el mundo de la serigrafía de PCB, introduciendo su significado, métodos de impresión, Consideraciones de diseño, y así.

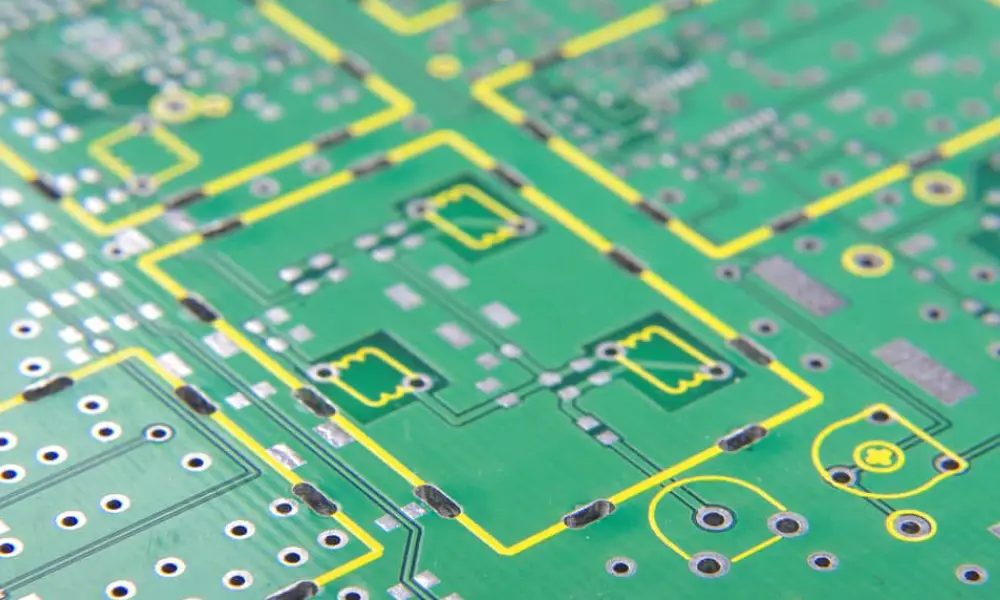

La serigrafía en una PCB es una capa de rastros de tinta que sirven para múltiples propósitos.. Incluye etiquetas para varios componentes, como los nombres de los conectores., resistor, y valores de capacitores, así como otra información como el título del PCB, polaridades parciales, y ubicaciones de puntos de prueba. Esta capa se aplica a la parte componente de la placa de circuito impreso.. Aparte de sus beneficios prácticos, la serigrafía también tiene una función visual. Puede incorporar elementos de marca., logotipos de la empresa, y características decorativas para mejorar la apariencia general de la PCB, haciéndolo más atractivo y profesional. La tinta utilizada para la capa de serigrafía suele ser una tinta epoxi no conductora disponible en varios colores, como el negro, blanco, rojo, azul, y amarillo. Adicionalmente, la serigrafía es un aspecto vital de Diseño de PCB y juega un papel crucial en la funcionalidad de los circuitos electrónicos. Ya sea un circuito complejo diseñado por un ingeniero o un proyecto simple ensamblado por un aficionado, la serigrafía ayuda en el ensamblaje eficiente y la resolución de problemas del circuito. Se coloca como la capa superior de la PCB y sirve como referencia para la colocación de componentes., proporcionando información valiosa durante la Montaje de PCB proceso. La tinta utilizada para la serigrafía en PCB está específicamente formulada con una resina resistente al calor y a los productos químicos para soportar los procesos de soldadura y montaje..
La elección del método de serigrafía depende de varios factores, tiempo incluido, precio, material, precisión requerida, y espacio entre tableros. En esta sección, presentaremos tres métodos de serigrafía de PCB comúnmente empleados.

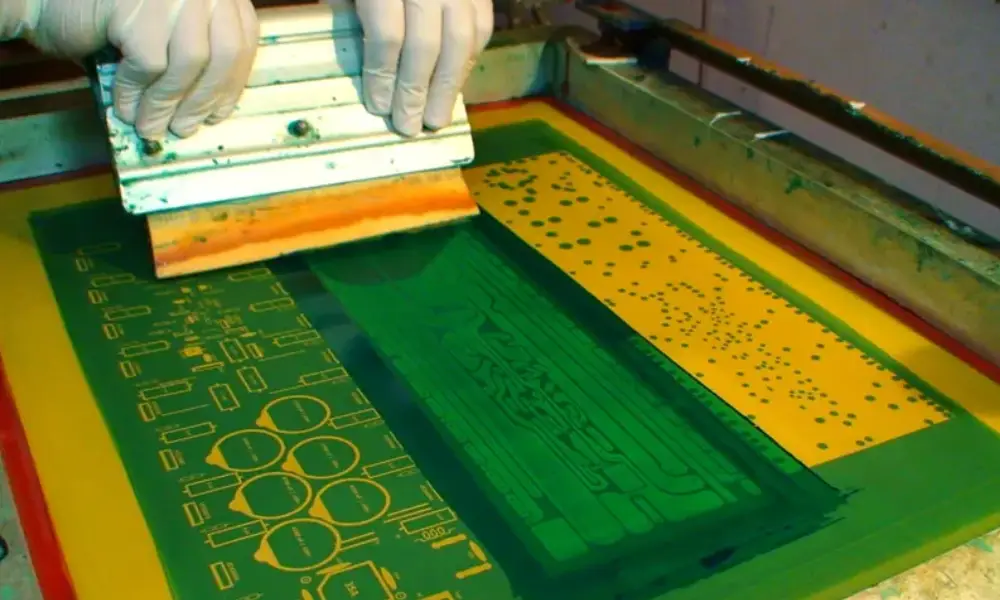

El método de serigrafía manual se considera el enfoque más antiguo y rentable para la serigrafía de PCB.. En este proceso se utiliza tinta epoxi., donde la tinta se aplica manualmente al laminado y luego se seca para lograr la impresión deseada en la PCB. Una ventaja significativa del método de serigrafía manual son sus requisitos de configuración relativamente manejables., por lo que es una opción preferida para muchas aplicaciones. sin embargo, se debe tener en cuenta que este método es más adecuado para tamaños de tablero más grandes debido al tamaño de texto dominante asociado con él, que requiere suficiente espacio para que la impresión se seque de manera efectiva. Si el objetivo es minimizar los gastos y el espacio entre tablas no es una limitación, es recomendable optar por el método de serigrafía manual.
Las imágenes fotográficas líquidas implican recubrir el laminado con epoxi, que posee propiedades de imagen fotográfica. Después, el boceto de serigrafía se transmite a las placas exponiéndolas a la luz ultravioleta. Las imágenes fotográficas líquidas producen una mayor precisión en comparación con el método de serigrafía manual y requieren menos espacio para su implementación.. sin embargo, este método consume más tinta y tiempo de configuración que los métodos de serigrafía alternativos. Al priorizar la conservación del espacio de PCB y lograr mejores resultados, es recomendable considerar el método de imagen de fotografía líquida.
El método de impresión de leyenda directa emplea impresoras de inyección de tinta para transferir tinta a PCB, similar a las impresoras de papel. Este método permite la impresión directa de la información de la aplicación CAD en la placa. Ofrece alta precisión y eficiencia de tiempo., con una capacidad de altura de texto igual o superior a 0.02 pulgadas. Es importante evitar el uso de alturas por debajo 0.02 pulgadas, ya que pueden ser difíciles de leer. sin embargo, hay limitaciones a considerar con el método de impresión de leyenda directa. No es adecuado para PCB fabricados con materiales plateados., y puede haber restricciones en el uso de tinta acrílica en ciertos casos.
La siguiente tabla hace una comparación entre estas tres técnicas en términos de diferentes aspectos.:
| Técnica de serigrafía | Serigrafía manual | Fotografía líquida (LPI) | reImpresión directa de leyendas (DLP) |
| Proceso | Proceso manual usando una plantilla y una escobilla de goma para aplicar la tinta | Proceso fotográfico mediante emulsión fotosensible y exposición UV | Impresión de inyección de tinta directamente en la PCB |
| Precisión | Precisión moderada | Alta precisión | Alta precisión |
| Resolución | Resolución limitada | Alta resolución | Alta resolución |
| Complejidad | Requiere operador calificado | Requiere equipo especializado y procesos químicos. | Requiere impresora y software de inyección de tinta compatibles |
| Eficiencia de tiempo | Velocidad moderada | Velocidad moderada a alta | Alta velocidad |
| Coste de instalación | Bajo | Moderado a alto | Moderado |
| Capacidad de altura de texto | Moderado | Muy bien | Muy bien |
| Compatibilidad | Funciona con varios materiales de PCB y tipos de tinta | Funciona con varios materiales de PCB y tipos de tinta | Puede tener limitaciones con ciertos materiales de PCB y tipos de tinta |
| Versatilidad | Adecuado para producción de volumen bajo a medio | Adecuado para producción de volumen medio a alto | Adecuado para producción de volumen bajo a medio |
| Estética | Puede producir bordes ligeramente más ásperos | Puede producir bordes afilados y precisos. | Puede producir bordes afilados y precisos. |
| Interferencia de componentes | Potencial de interferencia si no se alinea cuidadosamente | Mínima interferencia debido a la alta precisión | Mínima interferencia debido a la alta precisión |
Los beneficios de marcas de serigrafía en PCB
Las marcas de serigrafía proporcionan etiquetas claras para componentes como conectores, resistencias, condensadores, y circuitos integrados. Estas etiquetas ayudan a los usuarios a identificar y ubicar fácilmente componentes específicos durante el ensamblaje., pruebas, y procesos de solución de problemas.
Las marcas de serigrafía sirven como guía visual para la colocación precisa de los componentes durante el ensamblaje de PCB. Indican las posiciones designadas para los componentes., asegurando la alineación adecuada y reduciendo el riesgo de errores o extravíos.
Las marcas de serigrafía mejoran la legibilidad de la información importante en la PCB. Texto claro y correctamente alineado, simbolos, y los gráficos hacen que sea más fácil para los técnicos, ingenieros, y usuarios para interpretar las especificaciones de la placa, números de parte, designadores de referencia, y otros detalles esenciales.
Las marcas de serigrafía ayudan en la prevención de errores y el control de calidad durante los procesos de fabricación y montaje.. Proporcionando indicadores visuales, ayudan a identificar cualquier componente incorrecto o faltante, reduciendo la probabilidad de errores de producción, y mejorar la confiabilidad general del producto.
Las marcas de serigrafía pueden incorporar elementos de marca, logotipos de la empresa, y diseños decorativos en la PCB. Esto imparte una impresión sofisticada del producto final y amplifica el conocimiento de la marca..
Las marcas de serigrafía facilitan las tareas de solución de problemas y mantenimiento al proporcionar información valiosa sobre los valores de los componentes., configuraciones de pines, puntos de prueba, y marcas de polaridad. Esto permite a los técnicos identificar y abordar rápidamente cualquier problema., minimizar el tiempo de inactividad y mejorar la eficiencia general de las reparaciones.
Al diseñar la serigrafía para una PCB, hay que tener en cuenta varios factores cruciales. Éstos incluyen:
Tamaño y ubicación: El tamaño de la serigrafía debe lograr un equilibrio entre la legibilidad y la conservación del espacio en la placa de circuito impreso.. Debe tener un tamaño adecuado para una lectura sin esfuerzo y sin un dominio excesivo.. Adicionalmente, el posicionamiento debe garantizar una visibilidad clara y evitar cualquier interrupción u obstrucción de otros componentes en la placa de circuito impreso.
fuente y estilo: Seleccione una fuente clara y legible para el texto serigrafiado que sea consistente en toda la PCB. Evite el uso de fuentes demasiado elaboradas o complejas que puedan dificultar la legibilidad..
Color: Elige cuidadosamente el color de la serigrafía.. Los colores oscuros como el negro o el azul oscuro son generalmente más fáciles de leer., pero la idoneidad puede variar según la aplicación o los requisitos específicos.
Información: Incluya solo información esencial relacionada con el circuito y sus componentes en la serigrafía. Evite los detalles redundantes o la duplicación de información ya presente en otras partes de la PCB para mantener la claridad y evitar confusiones..
La serigrafía en PCB es un componente vital de la electrónica moderna, proporcionando beneficios tanto prácticos como visuales.. Considerando cuidadosamente los aspectos de diseño y empleando técnicas de serigrafía apropiadas, los fabricantes pueden mejorar la funcionalidad, legibilidad, y atractivo estético de los PCB. MOKO Technology es un fabricante líder de PCB en China que comprende las complejidades de la serigrafía y puede ayudarlo a ahorrar tiempo y costos en sus proyectos de PCB.. Con nuestra experiencia y capacidad de fabricación, garantizamos una aplicación de serigrafía precisa y una producción de PCB de alta calidad. Póngase en contacto con nosotros hoy para ver como nuestro servicios integrales de fabricación de PCB puede beneficiarte.
