Man mano che i dispositivi elettronici si riducono di dimensioni ma acquisiscono nuove funzionalità, interfacce efficienti e durevoli diventano fondamentali per il collegamento dei componenti in spazi ristretti. I connettori per circuiti stampati svolgono il ruolo essenziale di collegare i numerosi componenti presenti sui circuiti stampati. Poiché i PCB sono fondamentali per la funzionalità dei dispositivi, la scelta dei connettori ottimali è fondamentale. L'ampia gamma di forme, dimensioni, supporti e attributi dei connettori può rivelarsi scoraggiante. Tuttavia, l'analisi delle proprietà e delle applicazioni chiave fornisce indicazioni sulla scelta. In questo articolo, esploreremo i diversi tipi di connettori per PCB, esaminandone le caratteristiche essenziali, gli utilizzi e i vantaggi.
Tipi comuni di connettori PCB e relativi utilizzi
Sono disponibili vari tipi di connettori per PCB adatti a diverse applicazioni, con un assortimento in continua crescita. Qui di seguito, illustreremo i tipi di connettori per PCB più comunemente utilizzati in ambito manifatturiero:
Connettori maschio e femmina

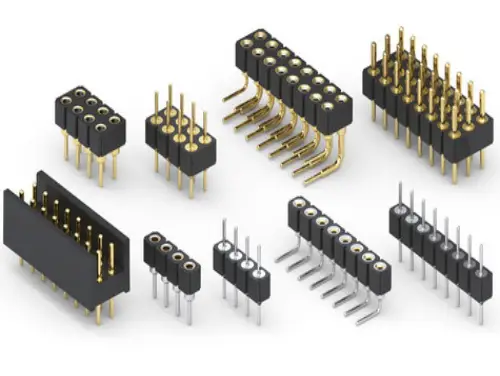

Numerosi tipi di connettori per PCB sfruttano coppie di pin e socket di accoppiamento per creare una connettività modulare. I pin maschi di questi tipi di connettori per circuiti stampati si inseriscono nei corrispondenti socket femmina, formando legami sia elettrici che meccanici senza saldatura. Questi tipi di connettori per PCB plug-and-play consentono di collegare facilmente le schede con dispositivi periferici e sistemi esterni. Le applicazioni più comuni includono porte USB, slot PCI, uscite HDMI, jack Ethernet e interfacce seriali. L'utilizzo di un connettore PCB pin-socket di questo tipo evita la saldatura durante aggiornamenti o sostituzioni. L'accessibilità e la versatilità dei connettori PCB pin-socket li rendono adatti a molte applicazioni che richiedono interfacce PCB rimovibili.
Connettori scheda-scheda

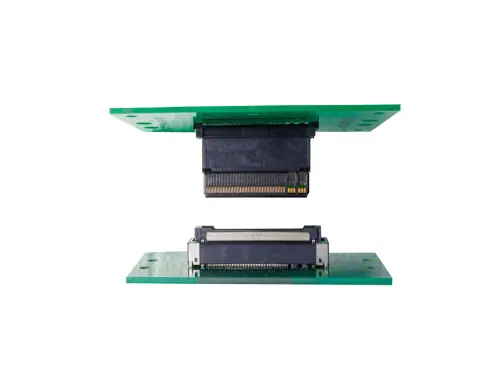

I connettori scheda-scheda consentono un accoppiamento orizzontale affidabile dei circuiti stampati. Consentono il montaggio perpendicolare di schede figlie e moduli di circuito sulle schede madri, evitando il posizionamento affiancato che occupa spazio. L'impilamento perpendicolare semplifica il tracciamento tra le schede, rispetto ai layout che tentano salti di connettività laterali tra i moduli. I montaggi perpendicolari modulari facilitano la produzione e la manutenzione, rendendo i connettori scheda-scheda adatti a sistemi multi-scheda con vincoli di spazio, dai computer alle apparecchiature per telecomunicazioni.
Connettori filo-scheda

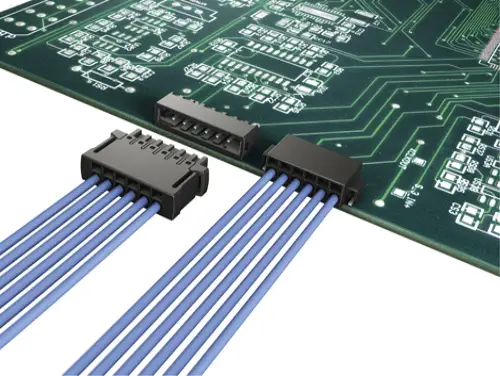

I connettori filo-scheda sono eccellenti quando fili o cavi discreti richiedono una terminazione sicura su circuiti stampati anziché connettori PCB dedicati. I connettori a perforazione di isolante eliminano la necessità di progettazione e spelatura aggiuntive, consentendo l'inserimento diretto dei conduttori tramite saldatura. Oltre ai singoli fili, le tecniche filo-scheda consentono di montare efficacemente cavi piatti. Questo riduce i tempi di assemblaggio e consente al contempo una connettività di qualità dei cavi da segnali intermedi o il trasferimento di potenza tra apparecchiature elettroniche, dagli elettrodomestici ai macchinari industriali.
Connettori USB
I connettori USB consentono la trasmissione di dati e alimentazione tra periferiche e apparecchiature elettroniche. Comunemente integrati su circuiti stampati, i connettori USB consentono l'interfacciamento di dispositivi come chiavette USB, tastiere e fotocamere. Sebbene le tipologie di connettori USB si siano evolute dai più grandi connettori di Tipo A e Tipo B alle compatte varianti Micro-USB e reversibili di Tipo C, tutti offrono una solida connettività plug-and-play per diverse periferiche, con l'avanzare delle esigenze di elaborazione.
Connettori JST
connettori JST Forniscono connettività compatta di qualità, originariamente sviluppata da Japan Solderless Terminal (JST) per l'elettronica che necessita di interfacce miniaturizzate. L'ingegneria di precisione con meccanismi di bloccaggio sicuri rende le diverse serie JST ideali per la trasmissione di potenza e segnale in prodotti di consumo con vincoli di spazio, sistemi automobilistici, robotica e altro ancora. Il design compatto ma robusto dei connettori JST consente un montaggio e una sostituzione efficienti dei componenti su circuiti stampati, dove la resistenza alle vibrazioni e la longevità della connettività sono prioritarie negli spazi ristretti delle apparecchiature.
Connettori D-Sub

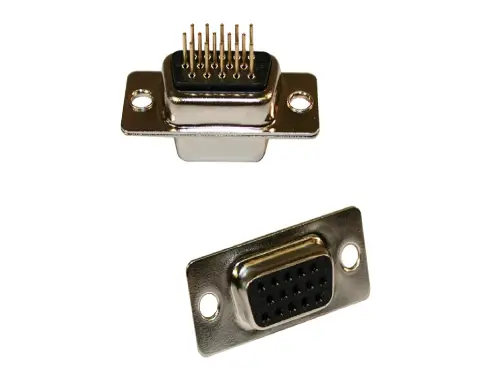

I versatili connettori D-Sub sono dotati di alloggiamenti in plastica a forma di D che racchiudono i pin, facilitando la trasmissione dati tra i dispositivi. Derivati da nomi come D-shell o DB-25, che indicano le dimensioni dell'alloggiamento, le diverse configurazioni dei pin D-Sub si adattano a molteplici applicazioni. La versione DB-9, comunemente utilizzata, fornisce collegamenti seriali RS232, mentre i connettori D-Sub DB-15 a 15 pin e DB-25 a 25 pin, più grandi, supportano i segnali video/audio analogici tradizionali. Nonostante l'evoluzione dei formati, i connettori D-Sub mantengono la loro importanza per consentire le comunicazioni seriali e la retrocompatibilità.
Connettori Molex

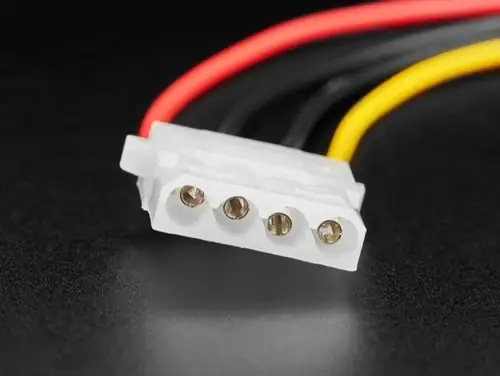

I sistemi di connettori Molex forniscono alimentazione affidabile ai dispositivi elettronici da decenni. Originariamente concepiti per alimentare i primi componenti informatici che necessitavano di connessioni resistenti, i connettori Molex consentono il passaggio di correnti elevate tra circuiti stampati e dispositivi senza guasti di contatto. Questo metodo di connessione per cablaggi resilienti continua a dimostrarsi una soluzione versatile per incanalare l'alimentazione in modo sicuro in ambienti di apparecchiature esigenti.
Connettori di alimentazione
Le diverse progettazioni dei connettori di alimentazione servono a fornire in modo sicuro amperaggi e tensioni elevate tra alimentatori esterni e componenti elettronici dei circuiti stampati che richiedono potenze significative.
Le configurazioni più diffuse e robuste di connettori di alimentazione, in grado di sopportare i carichi elettrici delle apparecchiature, spaziano dai semplici connettori cilindrici ai connettori aeronautici circolari multi-pin, fino ai robusti terminali a vite industriali, in grado di gestire centinaia di ampere in modo affidabile. La durata di componenti e circuiti dipende da connettori di alimentazione specificati correttamente, che garantiscano l'integrità dei collegamenti elettrici nonostante le correnti eccessive che mettono a dura prova i contatti e gli alloggiamenti dei connettori giorno dopo giorno.
Connettori RF/coassiali
Le priorità nella progettazione dei connettori coassiali a radiofrequenza (RF) si concentrano sulla propagazione pulita dei segnali ad alta frequenza superiori a 100 MHz senza distorsioni. I connettori RF di precisione, come i tipi subminiaturizzati SMA, SSMT e TNC, mantengono un'impedenza di linea adeguata tra le giunzioni accoppiate, prevenendo perdite per riflessione. Questa capacità dei connettori coassiali consente flussi di segnali a microonde efficienti fino a 18 GHz, utilizzati in radar, satelliti, infrastrutture mobili ed elettronica automobilistica. La robusta struttura dei connettori RF garantisce una connettività affidabile nonostante le vibrazioni, trasferendo i segnali con interruzioni minime in caso di accoppiamento e disconnessione dell'interfaccia.
Come selezionare i connettori ottimali?
La selezione dei connettori ottimali è fondamentale per stabilire percorsi di comunicazione affidabili sui PCB in base alle esigenze elettriche. Sebbene le opzioni standard coprano la maggior parte delle esigenze, è consigliabile considerare connettori specifici per temperature estreme, resistenza alla corrosione, schermatura EMI, protezione dai liquidi, ecc. Nella scelta, è importante concentrarsi sulla corrispondenza tra tipi di segnale, schemi di configurazione, stabilità meccanica, durata prevista e costi in base ai requisiti dell'applicazione.
I fattori chiave includono il passo e il numero di pin (un maggior numero di pin consente espansioni future, ma richiede PCB densi e con routing preciso), i valori di corrente/tensione (per evitare sovraccarichi che danneggino circuiti o connettori), le frequenze di segnale previste (le alte frequenze richiedono contatti ravvicinati per ottimizzare la propagazione), i requisiti di affidabilità (le applicazioni mission-critical richiedono connettori eccezionalmente robusti) e il budget (bilanciare le capacità con i costi, senza compromettere le funzionalità chiave a causa delle spese). Valutare attentamente questi fattori porterà alla selezione di connettori ottimizzati che stabiliscono percorsi di comunicazione affidabili per il successo dei PCB per tutta la durata di vita del prodotto. Discutere le esigenze specifiche del progetto con i produttori per determinare le capacità tecniche ideali entro i limiti di budget.
Considerazioni finali
In questo articolo del blog, approfondiamo i vari tipi di connettori per PCB che svolgono un ruolo fondamentale nel stabilire connessioni affidabili tra componenti interni ed esterni. Questi connettori facilitano una comunicazione fluida e un'efficiente trasmissione di potenza all'interno del PCB. Con una gamma di opzioni, ciascuna con caratteristiche e applicazioni uniche, la scelta del connettore giusto diventa fondamentale per ottenere le massime prestazioni. Per ulteriori domande, non esitate a contattarci. raggiungerciGrazie alla nostra competenza e alla nostra vasta esperienza nell'utilizzo di diversi tipi di connettori PCB in tutto progettazione elettronica e montaggio, siamo ben attrezzati per fornire assistenza.
