Cos'è la tecnologia a montaggio superficiale?
La tecnologia a montaggio superficiale (SMT) è un metodo di assemblaggio e produzione ampiamente utilizzato nell'industria elettronica. Prevede il montaggio di componenti elettronici sulla superficie di un circuito stampato. Questi componenti sono specificamente progettati per il fissaggio diretto, eliminando la necessità di cablaggi o di inserimento attraverso fori come nei metodi di assemblaggio tradizionali. La SMT utilizza tecniche di produzione automatizzate, come saldatura a rifusione, per saldare i componenti direttamente sulla superficie del PCB. Questo approccio efficiente ed economico è diventato la scelta predominante per la produzione di elettronica di consumo in grandi volumi.
SMT VS SMD: qual è la differenza?
I due acronimi vengono spesso confusi nei servizi di produzione elettronica. Nel documento, differiscono solo per una lettera, ma in pratica, SMT e SMD sono distinti. SMT è il processo, mentre SMD è l'abbreviazione di dispositivi a montaggio superficiale, uno dei componenti della tecnologia a montaggio superficiale. I dispositivi a montaggio superficiale includono vari tipi di package come chip, SOP, SOJ, PLCC, LCCC, QFP. BGA, CSP e altro ancora.
SMD è una piccola parte attaccata a una scheda in produzione elettronicaSono progettati per essere più piccoli rispetto ai componenti precedenti, in risposta alla domanda del mercato di dispositivi elettronici più piccoli, veloci ed economici. I componenti precedenti non solo erano più grandi, ma richiedevano anche un processo di applicazione diverso e più lento. Mentre le versioni precedenti del componente avevano fili che attraversavano il circuito stampato, i pin utilizzati nella tecnologia SMD venivano saldati al circuito stampato. Ciò significa un utilizzo più efficiente dello spazio sulla scheda, poiché non è necessario praticare fori e entrambi i lati della scheda diventano spazio disponibile. La tecnologia SMD è stata creata per utilizzare una tecnologia di montaggio superficiale efficiente e precisa.
Confronto tra la tecnologia di montaggio superficiale e la tecnologia passante
La tecnologia Through-Hole (THT) è da tempo un punto fermo nella produzione elettronica, nota per le sue connessioni robuste e affidabili. Nell'assemblaggio THT, i componenti vengono inseriti nei fori del circuito stampato, con i relativi terminali successivamente saldati sul lato opposto. Questo metodo è lo standard da decenni, in particolare per componenti come connettori e interruttori che richiedono stabilità meccanica e robustezza.
Tuttavia, negli ultimi anni l'industria elettronica ha assistito a un significativo passaggio alla tecnologia a montaggio superficiale (SMT). La SMT rappresenta una metodologia moderna in cui i componenti vengono fissati direttamente sulla superficie del PCB, eliminando la necessità di fori e consentendo la creazione di PCB di dimensioni più compatte. Sebbene queste tecniche condividano un obiettivo comune, differiscono significativamente nel loro approccio:
- La tecnologia di montaggio superficiale ha contribuito notevolmente a risolvere i comuni problemi di spazio nel montaggio tramite foro passante.
- Il numero di pin è aumentato notevolmente nella tecnologia a montaggio superficiale rispetto alle sue controparti più vecchie.
- Nella tecnologia a montaggio superficiale, i componenti sono senza piombo e vengono montati direttamente sulla superficie della scheda. Nel foro passante, l'elemento presenta i conduttori collegati alla scheda di cablaggio attraverso il foro passante.
- Nella tecnologia di montaggio superficiale, i pad sulla superficie non vengono utilizzati per il collegamento degli strati sulle schede a circuito stampato.
- I componenti della tecnologia Through Hole sono più grandi, il che si traduce in una minore densità di componenti per unità di superficie. La densità di riempimento ottenibile con la tecnologia a montaggio superficiale è molto elevata, poiché consente di montare i componenti su entrambi i lati quando necessario.
- La tecnologia di montaggio superficiale ha reso possibili applicazioni che sembravano impossibili con i fori passanti.
- La tecnologia di montaggio superficiale è adatta alla produzione di massa e può ridurre i costi di assemblaggio delle unità, cosa impossibile con la tecnologia a foro passante.
- Con la tecnologia a montaggio superficiale, è più facile ottenere una maggiore velocità di circuito grazie alle dimensioni ridotte. La tecnologia a montaggio superficiale soddisfa uno dei principali requisiti di marketing, consentendo al contempo di realizzare circuiti ad alte prestazioni in dimensioni estremamente ridotte.

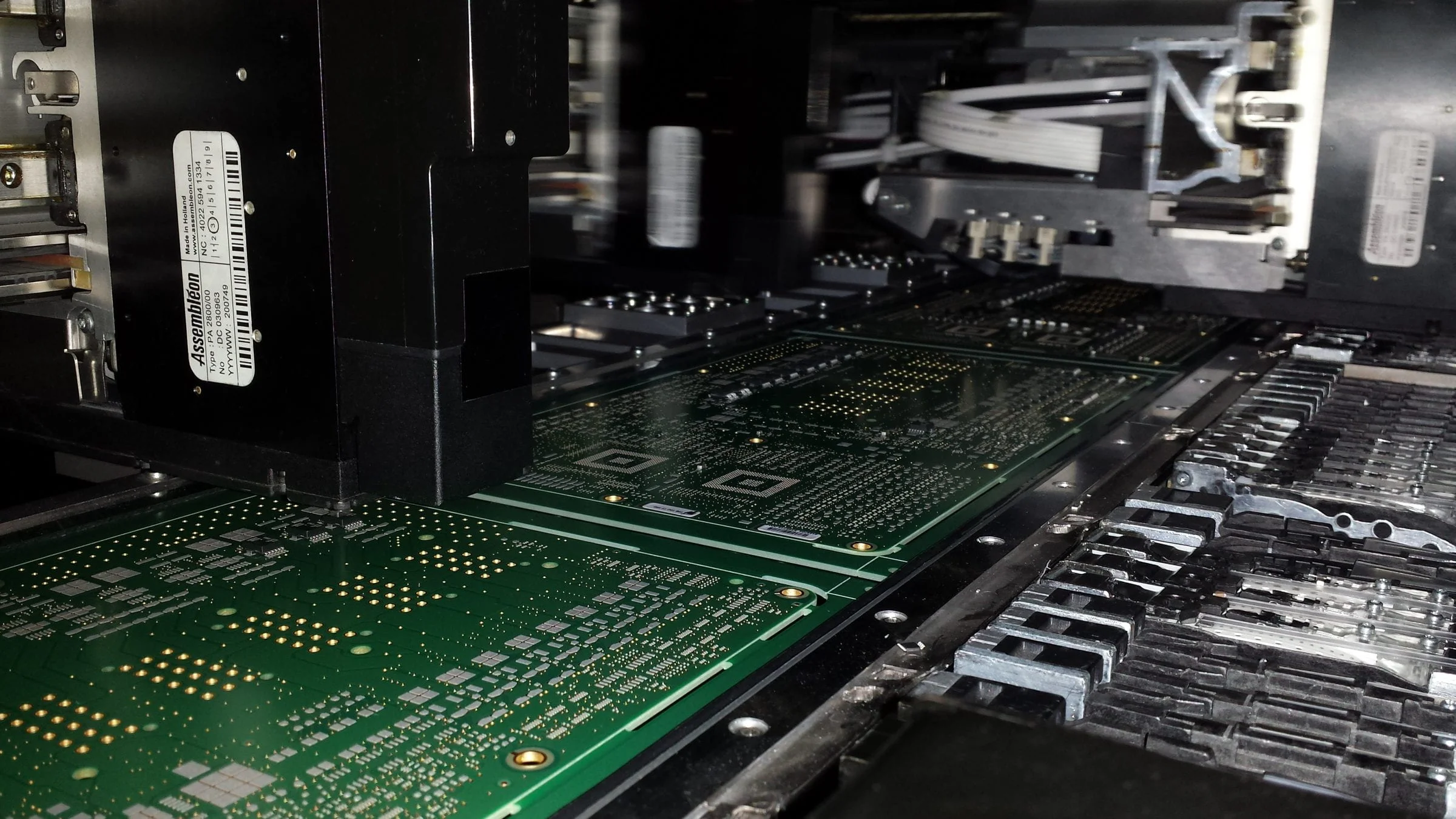

Applicazioni della tecnologia di montaggio superficiale su PCB
Oggi è raro trovare un dispositivo elettronico che non utilizzi la tecnologia SMT. Questa tecnologia ha reso possibile l'incredibile miniaturizzazione e i miglioramenti delle prestazioni di dispositivi di consumo come smartphone e tablet. Oltre ai telefoni cellulari, i componenti SMT consentono funzionalità sofisticate in quasi tutti i settori. Le case automobilistiche si affidano a robusti componenti SMT integrati per monitorare i sistemi e fornire feedback sulle prestazioni in tempo reale. Gli ingegneri aerospaziali utilizzano dispositivi SMT leggeri per strumentare i sistemi di volo, mantenendo al contempo l'affidabilità in condizioni estreme. I produttori di dispositivi medicali si affidano alla tecnologia SMT per costruire dispositivi portatili e impiantabili salvavita.
Inoltre, la tecnologia SMT ha avuto un ruolo determinante nell'innovazione dell'illuminazione a LED. La tecnologia ha permesso la creazione di soluzioni di illuminazione efficienti e versatili, come gruppi di lampadine personalizzabili e strisce luminose integrate. L'innovazione delle soluzioni di illuminazione a LED basate sulla tecnologia SMT ha il potenziale per migliorare significativamente l'efficienza energetica.
Sebbene la tecnologia SMT si basi su macchinari sofisticati per un assemblaggio automatizzato e preciso, si è dimostrata un processo produttivo versatile. Con l'elettronica sempre più potente e compatta, possiamo aspettarci che la tecnologia a montaggio superficiale rimanga indispensabile, stimolando l'innovazione in tutti i settori.
Vantaggi e svantaggi della SMT
Nell'industria. Ha ampiamente sostituito il metodo di costruzione basato sulla tecnologia through-hole, ovvero il circuito stampato con componenti cablati inseriti nel foro.
Vantaggi
· XNUMX€ La miniaturizzazione
Le dimensioni geometriche e il volume dei componenti elettronici a montaggio superficiale sono molto inferiori a quelli dei componenti a interpolazione through-hole. In genere, i componenti a interpolazione through-hole possono essere ridotti del 60-70%, e alcuni componenti possono persino ridurre le loro dimensioni e il loro volume del 90%. Allo stesso tempo, il peso dei componenti può essere ridotto del 60-90%.
· XNUMX€ Alta velocità di trasmissione del segnale
La tecnologia a montaggio superficiale (SMT) non solo offre una struttura compatta, ma offre anche un'elevata densità di sicurezza. Quando il PCB viene incollato su entrambi i lati, la densità di assemblaggio può raggiungere 5-5-20 punti di saldatura per centimetro quadrato. I PCB assemblati tramite SMT possono garantire una trasmissione del segnale ad alta velocità grazie all'assenza di cortocircuiti e piccoli ritardi. Allo stesso tempo, i PCB assemblati tramite SMT sono più resistenti a vibrazioni e urti. È di fondamentale importanza realizzare il funzionamento ad altissima velocità delle apparecchiature elettroniche.
· XNUMX€ Effetto ad alta frequenza
Poiché l'elemento non ha terminali o i terminali sono corti, i parametri di distribuzione del circuito vengono ridotti e l'interferenza RF viene ridotta.
· XNUMX€ La tecnologia di montaggio superficiale è vantaggiosa per la produzione automatica, migliora la resa e l'efficienza produttiva
La standardizzazione, la serializzazione e la coerenza delle condizioni di saldatura dei componenti chip consentono un'elevata automazione della tecnologia di montaggio superficiale. I guasti dei componenti durante la saldatura risultano notevolmente ridotti e l'affidabilità migliorata.
· XNUMX€ Costo del materiale inferiore
La maggior parte dei componenti SMT ha un costo di confezionamento inferiore rispetto ai componenti THT dello stesso tipo e funzione, grazie alla maggiore efficienza delle apparecchiature di produzione e al ridotto consumo di materiali di confezionamento. Pertanto, il prezzo di vendita dei componenti SMT è inferiore a quello di Componenti THT.
• Semplificare i processi produttivi e ridurre i costi di produzione.
Una volta installato su PCB bordoNon è necessario piegare, sagomare o accorciare i fili conduttori dei componenti, il che riduce l'intero processo e migliora l'efficienza produttiva. Il costo di lavorazione dello stesso circuito funzionale è inferiore a quello dell'interpolazione through-hole, il che può generalmente ridurre il costo di produzione totale del 30%-50%.
Svantaggi
· XNUMX€ Gli spazi ristretti possono rendere le riparazioni più difficili.
· XNUMX€ Non garantisce che il giunto di saldatura resista ai composti utilizzati nel processo di resinatura. Le connessioni potrebbero rompersi o meno durante l'esecuzione del ciclo termico.
· XNUMX€ I componenti che generano grandi quantità di calore o sopportano carichi elevati non devono essere montati in superficie perché la saldatura fonde ad alte temperature.
· XNUMX€ Anche la saldatura si indebolisce a causa dello stress meccanico. Ciò significa che i componenti che interagiscono direttamente con l'utente devono essere cablati utilizzando la connessione fisica installata attraverso il foro.

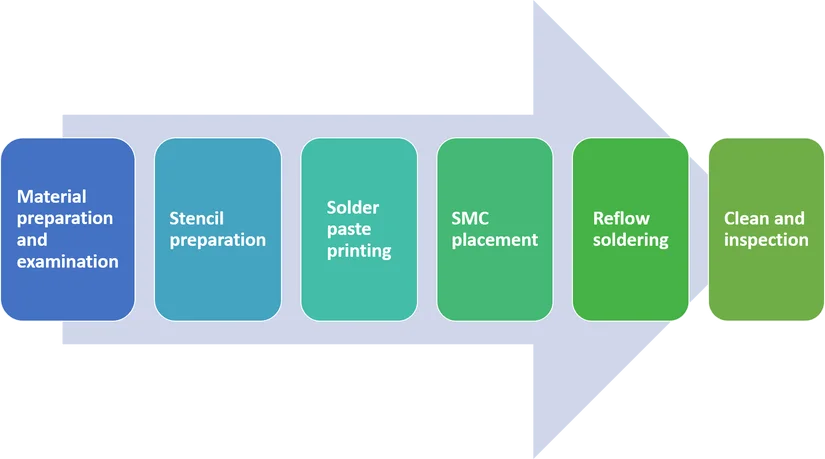

Fasi generali del processo SMT
La tecnologia a montaggio superficiale è il metodo di fissaggio dei componenti elettronici alla superficie del PCB. Salda il gruppo a montaggio superficiale alla piastra tramite saldatura a rifusione. Il processo di assemblaggio a montaggio superficiale inizia nella fase di progettazione, dove vengono selezionati numerosi componenti e il PCB viene progettato utilizzando software come Orcad o Capstar.
· XNUMX€ Preparazione e ispezione dei materiali
Preparare SMC e PCB, controllare la presenza di difetti. I PCB solitamente hanno piazzole di brasatura piatte, solitamente in stagno-piombo, argento o placcate in oro, senza fori, chiamate "pastiglie".
· XNUMX€ Preparazione del modello
La maglia d'acciaio viene utilizzata per la stampa di pasta saldante in posizione fissa. Viene realizzata in base alla posizione di progetto del pad sul PCB.
· XNUMX€ Stampa pasta saldante
La prima macchina da installare durante la produzione è la stampante per pasta saldante, progettata per applicare la pasta saldante sulla piazzola di saldatura appropriata sul PCB utilizzando una dima e un raschietto. Questo è il metodo più utilizzato per applicare la pasta saldante, ma la stampa a spruzzo sta diventando sempre più popolare, soprattutto nei reparti di subappalto dove non è richiesta una dima ed è più facile apportare modifiche alla pasta saldante, solitamente composta da flusso e una miscela di stagno, utilizzata per unire SMC e Piazzole di saldatura per PCB. Adatto per PCB e matrici, con raschiatore con rilevamento della pasta saldante a 45°-60°.
· XNUMX€ Ispezione della pasta saldante
La maggior parte delle presse per pasta saldante offre la possibilità di includere il rilevamento automatico, ma a seconda delle dimensioni del PCB, questo processo può richiedere molto tempo, quindi di solito è consigliabile optare per una macchina separata. Il sistema di rilevamento interno della stampante per pasta saldante utilizza la tecnologia 2D, mentre la macchina SP dedicata utilizza la tecnologia 3D per un rilevamento più accurato, che include il volume di pasta saldante di ogni pad, non solo dell'area di stampa.
· XNUMX€ Posizione dei componenti
Una volta verificato il corretto numero di saldature sul PCB, si passa alla fase successiva del processo produttivo: il posizionamento dei componenti. Ogni componente viene rimosso dal package con un ugello a vuoto o a pinza, controllato dal sistema visivo e posizionato ad alta velocità in una posizione programmata.
· XNUMX€ Ispezione del primo pezzo (FAI)
Una delle numerose sfide che i produttori di PCB devono affrontare è il primo assemblaggio o il processo di ispezione del primo pezzo (FAI) per verificare le informazioni del cliente, che può richiedere molto tempo. Questa fase è fondamentale perché qualsiasi errore non rilevato può portare a significative rilavorazioni.
· XNUMX€ Saldatura a riflusso
Una volta verificate tutte le posizioni dei componenti, l'assemblaggio del PCB viene trasferito alla saldatrice a riflusso dove, riscaldando l'assemblaggio a una temperatura sufficiente, vengono realizzate tutte le connessioni di saldatura elettrica tra il componente e il PCB. Questa sembra essere una delle fasi meno complesse del processo di assemblaggio, ma il corretto profilo di riflusso è fondamentale per garantire giunti di saldatura accettabili che non surriscaldino e danneggino i componenti o l'assemblaggio.
· XNUMX€ Pulizia e ispezione
Pulire la scheda dopo la saldatura e verificare la presenza di difetti. Rilavorare o riparare i difetti e immagazzinare i prodotti. Le apparecchiature comuni per la SMT includono lenti di ingrandimento, old master (ispezione ottica automatica), tester ad aghi volanti, macchine a raggi X e altre macchine di ispezione ottica che possono essere collegate alla postazione macchina per regolare la posizione dei componenti, e macchine SPI che possono essere collegate alla stampante per consentire la regolazione dei modelli di allineamento dei PCB.
Le parole finali

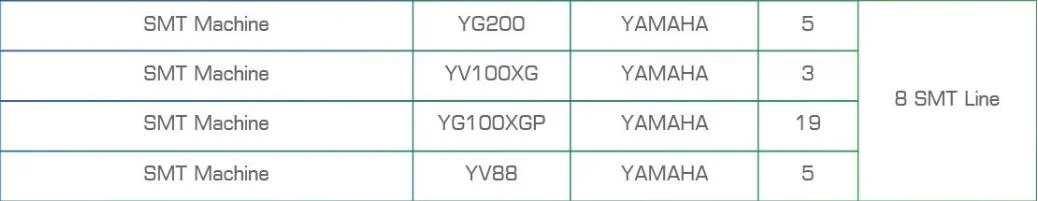

Come abbiamo visto, la tecnologia a montaggio superficiale ha rivoluzionato la progettazione e la produzione di componenti elettronici negli ultimi decenni. Il passaggio dal through-hole alla tecnologia SMT ha permesso un'innovazione senza precedenti nella creazione di dispositivi più piccoli, più potenti e ricchi di funzionalità. Sebbene le complessità della tecnologia SMT possano risultare complesse per chi è alle prime armi con lo sviluppo di hardware elettronico, la collaborazione con un'azienda esperta Azienda di assemblaggio PCB come la tecnologia MOKO che rende il processo fluido. Il nostro stabilimento produttivo è dotato di tecnologie avanzate macchina con tecnologia di montaggio superficiale Come mostrato nell'immagine sottostante. Grazie alla nostra esperienza nella produzione SMT ad alta densità e a controlli di qualità affidabili, aiutiamo a far progredire le idee dal prototipo alla produzione.
