Was ist eine LPI-Lötmaske?
LPI-Lötstopplacke sind eine Mischung aus zwei verschiedenen Flüssigkeiten. Im Gegensatz zu herkömmlichen Epoxidharzen reagieren LPI-Lötstopplacke empfindlich auf UV-Licht. Um ihre Qualität zu erhalten, werden sie in der Regel vor der Verwendung separat gelagert. Dies hindert sie jedoch nicht daran, eine der kostengünstigeren Alternativen zu sein. Während der Herstellung wird LPI nach der Aushärtung durch UV-Licht auf die Oberfläche der Leiterplatte aufgetragen, um einen UV-Fotolithografieprozess durchzuführen.
Als Kunde haben Sie die Wahl zwischen verschiedenen Farben für LPI-Masken, darunter Grün, Schwarz, Rot, Gelb, Weiß und Blau. Unterschiedliche Farben erzeugen natürlich unterschiedliche visuelle Effekte. Weiße Lötstoppmaske bietet einen hohen Kontrast und reduziert Blendeffekte vor einem grünen Hintergrund. Dadurch wirkt die Leiterplatte besonders gut und sauber. Schwarze Lötstoppmaske hebt trotz geringerem Kontrast Etiketten und große Bauteile gut hervor. Rote Lötstoppmaske ist besonders beliebt, da sie für gute Sichtbarkeit und Kontrast auf flachen Oberflächen und Leiterbahnen sorgt. Blaue Lötstoppmaske eignet sich besonders gut für stark beschriftete Leiterplatten, da sie im Siebdruck einen deutlichen Kontrast bietet.
Woraus besteht die LPI-Lötmaske?
Eine solch gute Maske basiert auf ihren Rohstoffen. Sie besteht aus lichthärtendem Harz, duroplastischem Harz, lichtempfindlichem Mittel, Wärmehärter, Füllstoff, Farbstoff und weiteren Hilfsstoffen. Dank seiner guten lichtempfindlichen und thermischen Eigenschaften kann das Harz unter bestimmten Bedingungen zu einer stabilen Schutzmaske aushärten. Gleichzeitig ermöglicht der lichtempfindliche Wirkstoff dem Lötwiderstandsfilm eine fotochemische Reaktion und eine lokale Aushärtung unter Lichteinwirkung. Füllstoffe und Hilfsstoffe optimieren zudem die Eigenschaften der Lötmaske, darunter Härte, Haftung und Lösungsmittelbeständigkeit. Dadurch wird sichergestellt, dass die Lötmaske die Leiterplatte effektiv schützt. All dies trägt wesentlich zu einem perfekten Herstellungsprozess bei.
Wie dick ist die LPI-Lötmaske?
Um die Produktlinie optimal zu bedienen, liegt die ideale Dicke der Lötstoppmaske (LPI) üblicherweise zwischen 76.2 und 114.3 μm. Dies unterstützt die Schutzfunktion der Maske und gewährleistet die ordnungsgemäße elektrische Leistung. Bei der Auslegung der Dicke der Lötwiderstandsfolie sollten jedoch auch Faktoren wie die Eigenschaften des Trägermaterials, das Schleifverfahren und die Beschichtungsmethode berücksichtigt werden. Nur so ist ein reibungsloser Herstellungsprozess gewährleistet.
Was ist LPI Flex?

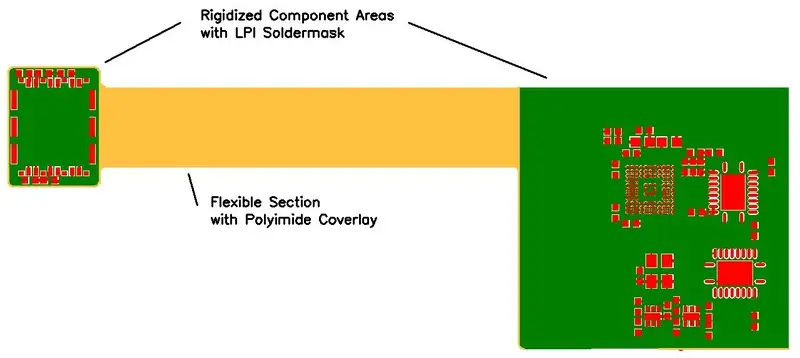

Mit der rasanten Entwicklung flexibler elektronischer Geräte, wie z. B. Wearables, entwickelt sich die LPI-Lötmaske entsprechend zum flexiblen Typ. Ähnlich wie bei herkömmlichen LPI-Lötmasken wird zur Herstellung flexibler LPI-Masken auf der Leiterplatte üblicherweise die Liquid Light Imaging-Technik verwendet. Dabei werden Photosensibilisatoren und lichthärtende Harze genutzt, um während der Belichtung präzise Muster zu erzeugen. Sie bietet weiterhin Funktionen wie den Schutz von Schaltkreisen vor Umweltkorrosion und verbessert die Schaltkreisstabilität.
Im Unterschied zum herkömmlichen Typ ist der flexible LPI-Typ speziell für die Herstellung von flexible LeiterplattenEs besteht aus speziellen Materialien mit hervorragender Flexibilität und kann sich so dem Biege-, Falt- und Verdrehdruck auf flexible Leiterplatten anpassen. Trotz hochwertiger Rohstoffe sollten Aspekte wie die Haftung auf dem flexiblen Substrat vor der Serienproduktion nicht außer Acht gelassen werden. Dies hat großen Einfluss auf die feste Verbindung und die stabile Leistung zwischen Lötstoppmaske und flexibler Leiterplatte.
Bedeutung der LPI-Lötmaske auf Leiterplatten
LPI-Lot ist in der Leiterplattenherstellung von entscheidender Bedeutung. Es schützt die Leiterplatte nicht nur vor verschiedenen Umwelt- und Betriebseinflüssen, sondern gewährleistet auch die Zuverlässigkeit des Lötprozesses. Die präzise Bildübertragung erhöht zudem den Anwendungswert.
Schadstoffprävention
Die LPI-Lötmaske dient als dünne Polymerschicht, die die Leiterplatte bedeckt. Sie schützt das Kupfer vor Oxidation und Kurzschlüssen während des Betriebs. Außerdem schützt sie die Leiterplatte vor Staub und anderen Verunreinigungen, die Kurzschlüsse verursachen können. Darüber hinaus schützt sie die Leiterplatte vor Feuchtigkeit, Schimmel und Salznebel und verlängert so ihre Lebensdauer.
Besonderer Schutz
Eine Lötbrücke ist eine unbeabsichtigte elektrische Verbindung, die bei alleiniger Verwendung Probleme verursachen kann. Eine Lötstoppmaske (LPI) bietet hierfür eine gute Lösung. Sie verhindert die Bildung einer Brücke zwischen Draht und Pad beim Löten von Komponenten, indem sie die Oberfläche der Leiterplatte schützt.
Präzise Bildübertragung
LPI steht für Liquid Photogenese Imaging ist ein Industriestandard. Die Maske kann durch Sprühen oder Siebdruck in Form von Tinte präzise auf die Leiterplatte übertragen werden. Der präzise Druck ermöglicht einen besseren Kontakt zur Leiterplatte.
Doppelte Aushärtung
Die LPI-Lötmaske durchläuft während der UV-Bestrahlung eine doppelte Aushärtung, um alle freiliegenden Bereiche zu härten. Dieser doppelte Aushärtungsprozess erhöht die Haltbarkeit und Stabilität der Lötmaske. Wenn Sie wissen möchten, wie wichtig diese Technik ist, besuchen Sie uns gerne in unserem Werk oder Kontakt aufnehmen direkt.
Ldi vs. Lpi Lötmaske
Sowohl LDI- als auch LPI-Lötstoppfolien sind im Leiterplattenherstellungsprozess von großer Bedeutung. Beide sind Lötstoppmasken, die das Kupfer auf der Leiterplatte vor Oxidation und Kurzschlüssen schützen. Sie bilden durch ein spezielles Verfahren einen Schutzfilm auf der Leiterplatte. Es gibt jedoch einige offensichtliche Unterschiede.
Sie unterscheiden sich in ihrer Funktionsweise. Die Lötstoppmaske (LPI) basiert hauptsächlich auf photochemischen Reaktionen und thermischen Aushärtungsprozessen, um ihre Wirkung zu erzielen. Sie verwendet lichtempfindliche Substanzen und lichthärtende Harze, um durch Schritte wie Belichtung und Entwicklung präzise Muster auf der Leiterplatte zu erzeugen. Im Gegensatz dazu nutzt die LDI-Lötstoppmaske (LDI = Laser Direct Imaging) Lasertechnologie, um Lötstoppbilder direkt auf der Leiterplatte zu erzeugen. Bei der LDI-Technik wird ein hochauflösender Laserstrahl verwendet, um die Lötstoppmaske zu beleuchten und in einem bestimmten Bereich auszuhärten, um ein spezifisches Muster zu erzeugen.
Darüber hinaus unterscheiden sich LPI und LDI hinsichtlich Kosten und Effizienz. LPI-Lötmasken sind aufgrund ihrer hohen Genauigkeit und schnellen Abbildungseigenschaften im Allgemeinen eine kostengünstige Option bei der Serienfertigung von Leiterplatten.
So wenden Sie eine LPI-Lötmaske an
Der erste Schritt ist der Beschichtungsprozess. Eine LPI-Lötwiderstandsfolie wird durch Vorhanggießen oder Siebdruck auf das geätzte PCB-Substrat aufgetragen. Dieser Schritt stellt sicher, dass die Lötmaske die Leiterplatte gleichmäßig bedeckt. Nach dem Beschichten wird anschließend vorgetrocknet. Der Zweck des Vortrocknens besteht darin, einen Teil des Lösungsmittels zu entfernen und die Lötmaske aushärten zu lassen. Der nächste Schritt ist die Belichtung. Durch Lithografie wird die LPI-Lötmaske in einem bestimmten Bereich dem von einem UV-Laser erzeugten UV-Licht ausgesetzt. Anschließend finden in diesen Bereichen photochemische Reaktionen statt, die ein Muster bilden. Anschließend folgt der Entwicklungsprozess. Unbeleuchtete Bereiche werden während des Entwicklungsprozesses entfernt, sodass die freiliegenden Bereiche zum Löten und für andere Oberflächenbehandlungen bereit sind. Abschließend folgt das Nachhärten. Die Lötmaske wird unter Wärmebehandlung vollständig ausgehärtet und bildet einen stabilen Schutzfilm.
LPI-Lötmaskenanwendung
Zusammenfassend lässt sich sagen, dass PCB-LPI-Lötstopplacke die Schaltung vor Umweltschäden schützen und elektrische Fehler beim Löten verhindern können. Sie zeichnen sich außerdem durch hervorragende Haftung und Lösungsmittelbeständigkeit aus. Diese hervorragenden Eigenschaften tragen zu ihrer breiten Anwendung bei. LPI-Lötstopplacke werden in der Elektronikfertigung, insbesondere bei der Herstellung von Leiterplatten, eingesetzt. Aufgrund ihrer guten Flexibilität und Anpassungsfähigkeit an die Biegeform der Leiterplatte eignen sie sich auch für die Herstellung flexibler Schaltungen.
